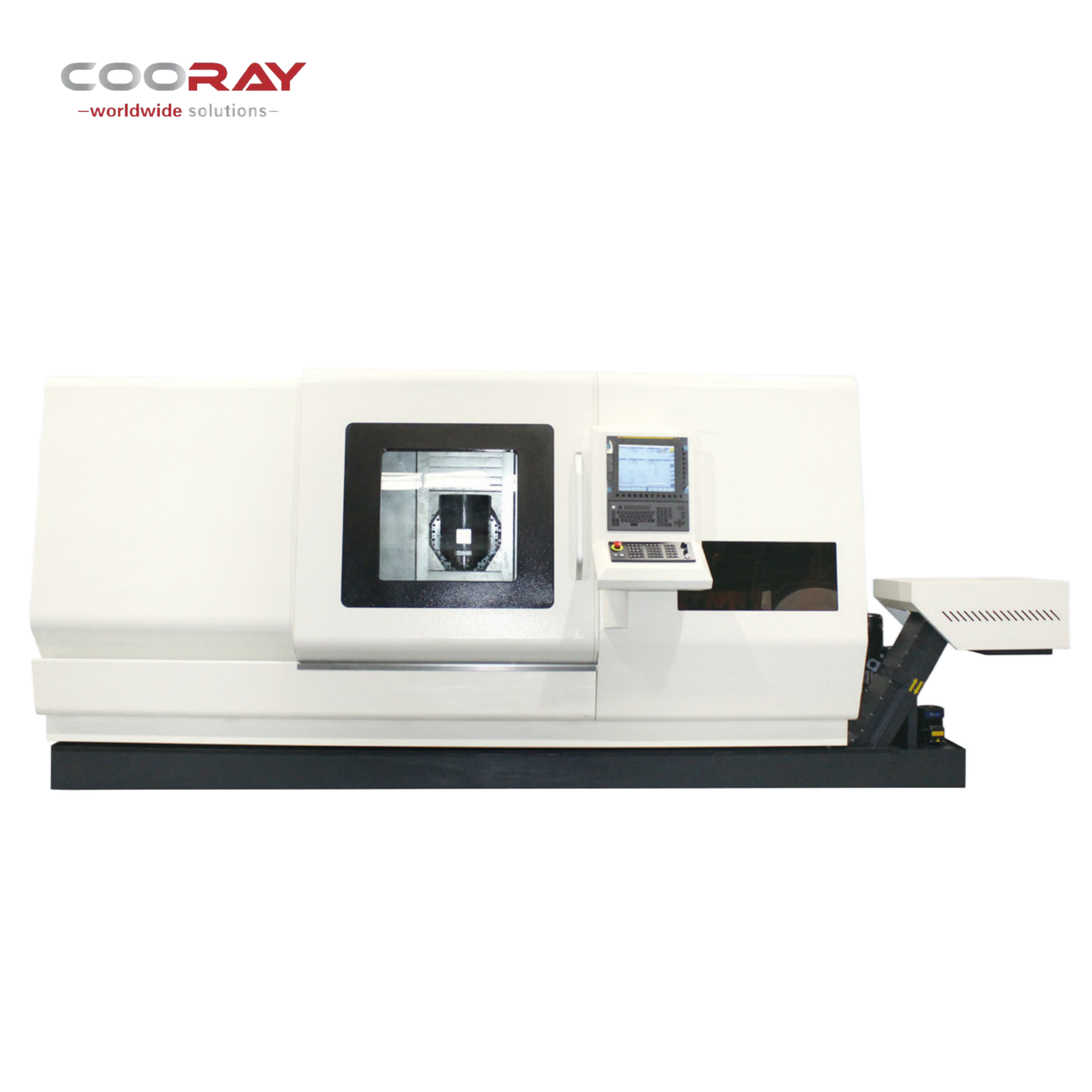

CRDT200-LR
Интерполяционная ось Y, двойной верхний силовой резцедержатель, двойной шпиндель Конструкция с двумя шпинделями и двумя резцедержателями позволяет выполнять сложную обработку (точение, фрезерование, сверление, нарезание резьбы и т. д.) за одну установку детали. Станок оснащен немецким сервоприв...
Описание
маркер

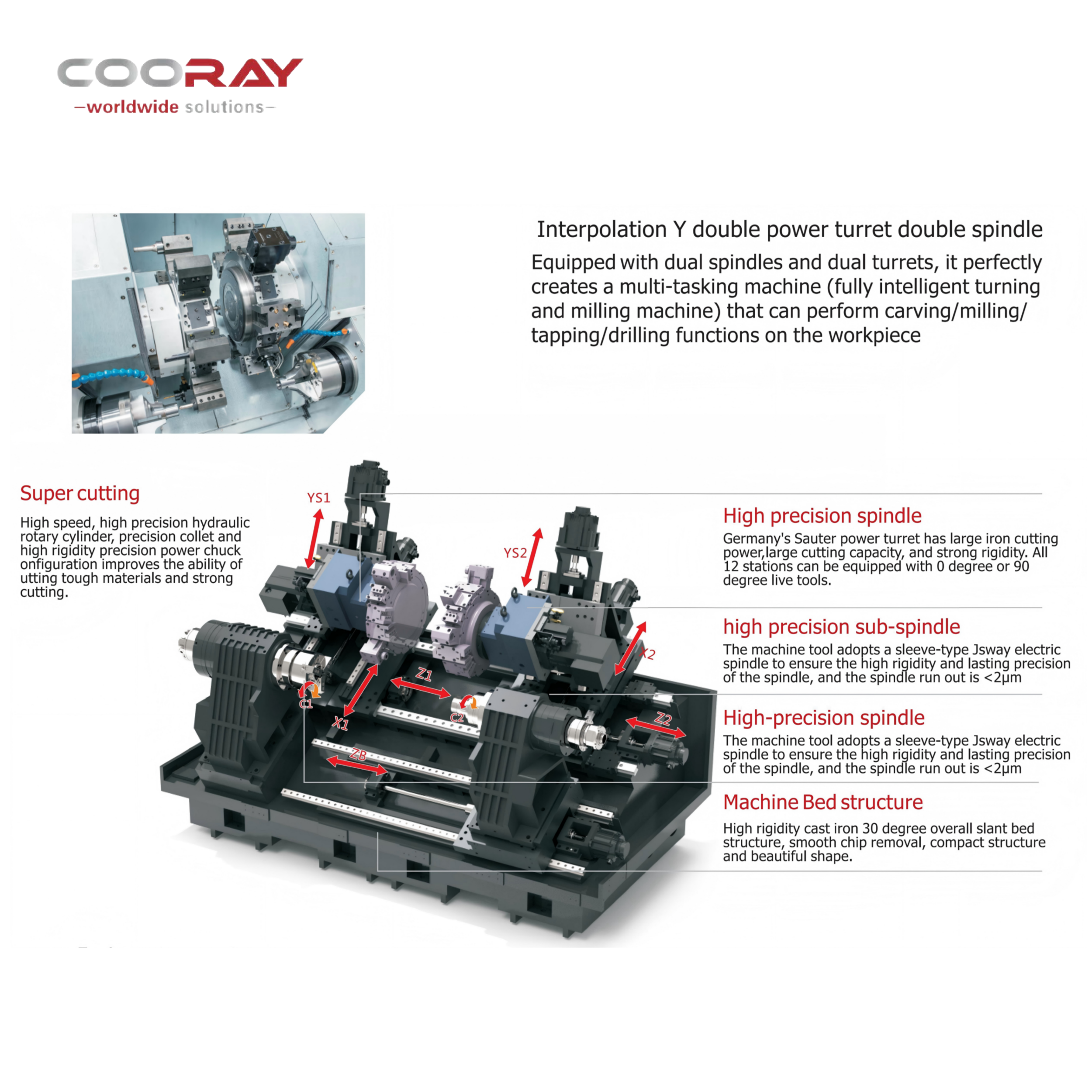

Интерполяционная ось Y, двойной верхний силовой резцедержатель, двойной шпиндель
- Конструкция с двумя шпинделями и двумя резцедержателями позволяет выполнять сложную обработку (точение, фрезерование, сверление, нарезание резьбы и т. д.) за одну установку детали. Станок оснащен немецким сервоприводным силовым резцедержателем Sauter на 16 позиций BMT55 для быстрой смены инструмента с повторяемостью позиционирования 0,003 мм, высокой мощностью резания, высокой жесткостью; на всех 16 позициях можно установить приводные инструменты под углом 90°/0°.
- Основной шпиндель использует встроенный электроприводной шпиндель A2-6 SYNTEC (18,5 кВт) или FANUC (22 кВт), а вспомогательный шпиндель — встроенный электроприводной шпиндель мощностью 11 кВт. Он отличается быстрым откликом, снижает вибрацию и термическую деформацию при высокоскоростной работе, обеспечивает высокую жесткость и стабильность шпинделя. Радиальное биение шпинделя <2 мкм удовлетворяет различным требованиям к обработке и подходит для областей с высокими требованиями к точности и качеству поверхности. Благодаря двухканальной работе основной и вспомогательный шпиндели могут обрабатывать детали независимо друг от друга одновременно, что сокращает общее время обработки.
- Серводвигатели по осям X/Y/Z мощностью 1,8 кВт.
- Все оси оснащены высокоточными двойными шариковыми винтами для обеспечения точности позиционирования и повторяемости.
- ШВП диаметром 40/32 мм с большим ходом и шагом 12/10 мм, направляющие — роликовые 45/35.
- Станина станка, кронштейн двигателя, подшипниковый узел и ползун оси X выполнены в единой конструкции для обеспечения точности механической структуры и повышения жесткости.
- Использование механической структуры оси Y обеспечивает постоянное положение центра тяжести башни в пределах суппорта, что значительно повышает жесткость фрезерной обработки станка. Длинный ход по оси Y (±50 мм) позволяет обрабатывать сложные детали даже при компактной компоновке станка.
| Параметр | Значение |
|---|---|
| Модель | CRDT200-LR |
| Система ЧПУ | SYNTEC/FANUC (220TB / 0i-TF PLUS) |
| Шпиндель | |
| Конус шпинделя | A2-6 |
| Макс. диаметр обрабатываемого прутка | Ø52 мм |
| Макс. частота вращения | 4000 об/мин |
| Вспомогательный шпиндель | |
| Конус шпинделя | A2-5 |
| Макс. диаметр обрабатываемого прутка | Ø45 мм |
| Макс. частота вращения | 5000 об/мин |
| Диапазон обработки | |
| Макс. длина обработки | Ø280 мм |
| Точность | |
| Точность позиционирования | 0,005 мм |
| Точность повторного позиционирования | 0,005 мм |
| Поворотный резцедержатель | |
| Количество резцедержателей | 2 шт. |
| Количество инструментов | T16 + T16 |
| Наружный диаметр державки инструмента | 25 мм |
| Внутренний диаметр державки инструмента | Ø32 мм |
| Частота вращения фрезы | 6000 об/мин |
| Диаметр хвостовика фрезы | Ø1–Ø20 мм |
| Ход по осям | |
| Ход по осям X1/X2 | 320 мм |
| Ход по осям Z1/Z2 | 400 мм |
| Ход по осям YS1/YS2 | ±50 мм |
| Ход по оси B | 800 мм |
| Скорость перемещения | |
| Макс. скорость по осям X/Y/Z | 24 м/мин, 16 м/мин, 30 м/мин |
| Прочие параметры | |
| Габаритные размеры станка | 3300 × 2200 × 2200 мм |
| Вес станка | 8 т |
