LA350A/LA500A/LA800/LA800A

Идеальная структура. Станок обладает высокой жёсткостью, достигнутой благодаря многолетнему опыту конструирования станков, 3D-моделированию, конечно-элементному анализу нагрузок и всесторонним практическим испытаниям. Идеальная структура является основой высокоточной обработки. Корпус короб...

Отправить заявку

   

Описание

маркер

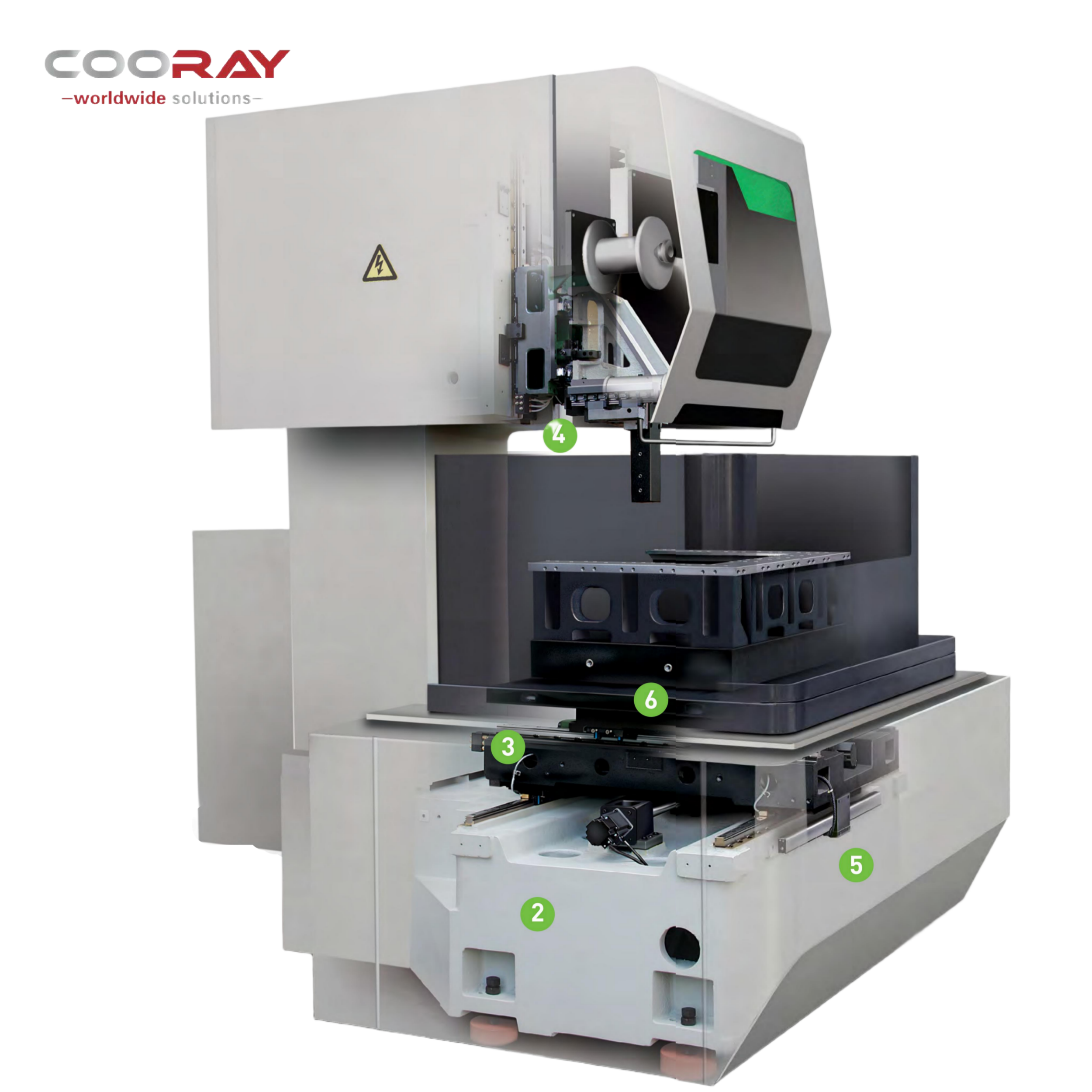

Идеальная структура.

Станок обладает высокой жёсткостью, достигнутой благодаря многолетнему опыту конструирования станков, 3D-моделированию, конечно-элементному анализу нагрузок и всесторонним практическим испытаниям.
Идеальная структура является основой высокоточной обработки. Корпус коробчатого типа, массивные высококачественные отливки и усиленные рамы с оптимизированным расположением повышают общую жёсткость станка.

Крестовый стол расположен под заготовкой. Высокоточные шарико-винтовые передачи, направляющие и линейные датчики позволяют плотно обрабатывать заготовку, что повышает точность позиционирования станка и исключает люфты.
Конусная конструкция установлена на высокожёсткой колонне с усиленным нижним плечом, что обеспечивает точность обработки даже при высоконагруженной обработке с интенсивным охлаждением.

Оснащён импортными высокоточными линейными шкалами европейского производства для измерения реального перемещения ползуна по направляющим и люфтов. Система автоматически корректирует погрешности, возникающие из-за износа и теплового расширения.
Использование мрамора и керамики, обладающих теплоизоляцией, износостойкостью, жёсткостью и стабильностью, снижает влияние изменений температуры окружающей среды на работу станка.

Параметр	Ед. изм.	LA350A	LA500A	LA800	LA800A
Размеры станка
Максимальный размер заготовки	мм	900 × 650	1050 × 700	1350 × 950	1300 × 1000
Размер рабочего стола	мм	640 × 400	745 × 510	1120 × 820	1210 × 820
Габаритные размеры станка	мм	1450 × 1450 × 2080	1750 × 1610 × 2150	3450 × 3520 × 2740	3600 × 3500 × 2740
Размер пульта управления	мм	1330 × 620 × 1770	1330 × 620 × 1770	1330 × 620 × 1770	1330 × 620 × 1770
Размер бака с водой	мм	1500 × 800 × 1350	1500 × 800 × 1350	2060 × 750 × 1300	2200 × 1100 × 1350
Вспомогательный бак с водой	мм	710 × 335 × 875	1230 × 450 × 1100	—	1500 × 800 × 1030
Вес
Максимальный вес заготовки	кг	350/170 (погружная обработка)	700/480 (погружная обработка)	1200	1200/900 (погружная обработка)
Корпус станка (нетто/брутто)	кг	2000/2300	2700/3000	5600/6700	5700/6800
Бак с водой (нетто/брутто)	кг	450/800	500/850	600/850	700/1100
Пульт управления (нетто/брутто)	кг	620/760	620/760	620/760	620/760
Ход рабочего стола
Ход по осям XYZ	мм	350 × 250 × 220	500 × 350 × 270	800 × 630 × 360	800 × 630 × 360
Ход по осям UV	мм	70 × 70	70 × 70	100 × 100	100 × 100
Максимальный угол конусности		±15° / 100 мм	±15° / 100 мм	±20° / 100 мм	±20° / 100 мм
Максимальная толщина заготовки	мм	210/130 (погружная обработка)	260/180 (погружная обработка)	350	350/280 (погружная обработка)
Обработка
Полностью замкнутый контур		стандартно	стандартно	стандартно	стандартно
Управление углами поворота		стандартно	стандартно	стандартно	стандартно
Библиотека параметров обработки		стандартно	стандартно	стандартно	стандартно
Метод обработки		струйная / погружная	струйная / погружная	струйная	струйная / погружная
Максимальный ток обработки	А	25	25	25	25

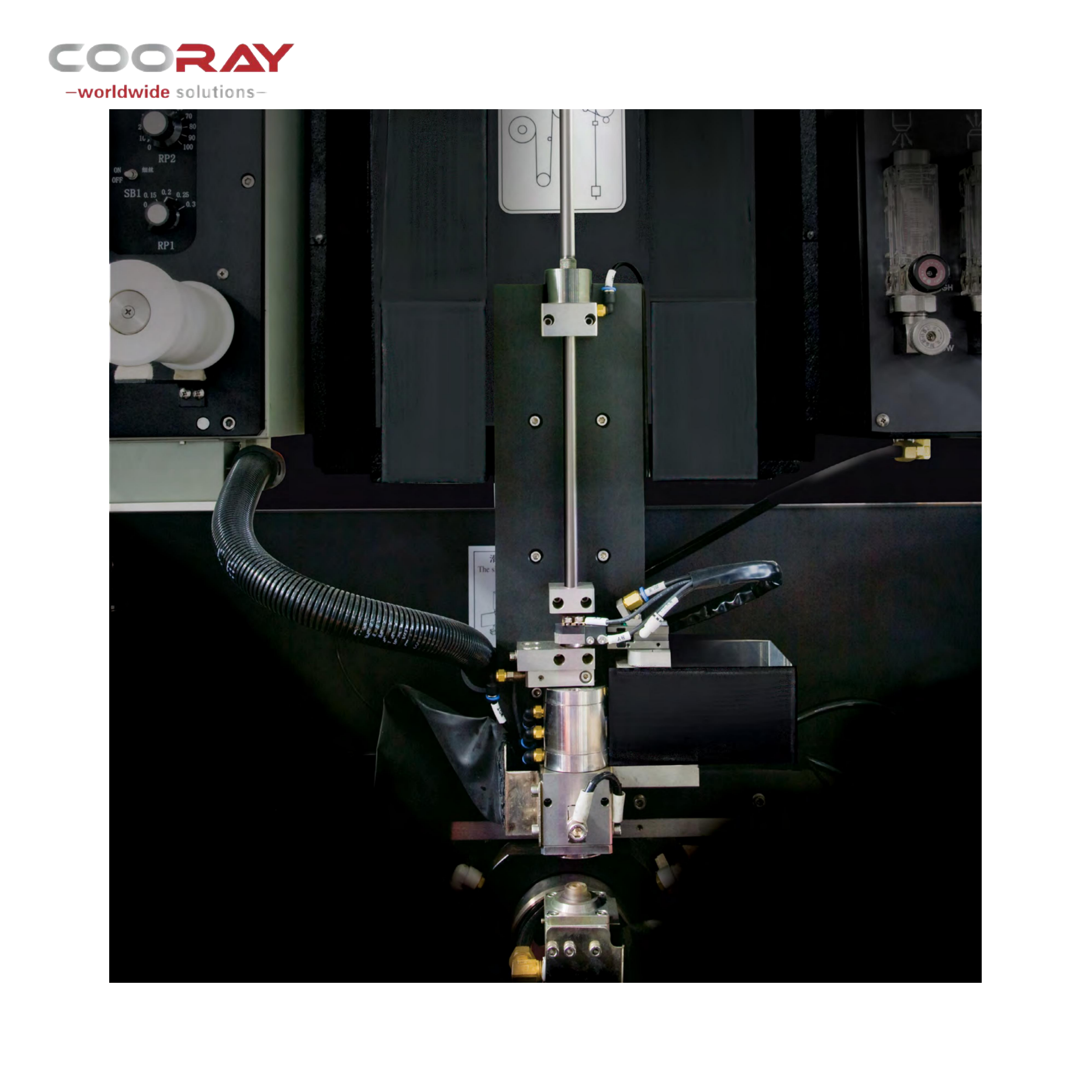

Электродная проволока
Диапазон диаметров проволоки	мм	φ 0.15–0.3	φ 0.15–0.3	φ 0.15–0.3	φ 0.15–0.3
Скорость подачи проволоки	м/мин	1.8–12	1.8–12	1.8–12	1.8–12
Вес катушки с проволокой	кг	5	5	5	5
Натяжение проволоки	кгс	0.2–2.0	0.2–2.0	0.2–2.0	0.2–2.0
Емкость с диэлектриком
Объем	л	500+110	500+300	440	1200+600
Деионизатор		ионообменная смола	ионообменная смола	ионообменная смола	ионообменная смола
Метод фильтрации		съемный бумажный фильтр	съемный фильтр	съемный фильтр	съемный фильтр
Количество фильтров	шт	4	4	2	4
Тип дисплея		15-дюймовый TFT-LCD	стандартно	стандартно	стандартно
Требования к электропитанию		10 кВА	10 кВА	10 кВА	10 кВА
AWT (автоматическая заправка проволоки)		опционально	опционально	опционально	опционально
