CRL52MSE

I. Совместная работа двух шпинделей — новый уровень эффективности Главная особенность станка CRL52MSE — конструкция с главным и дополнительным шпинделями, оба оснащены постоянным магнитом синхронными прямодвигательными электродвигателями, что позволяет выполнить полный цикл обработки детали при е...

Отправить заявку

   

Описание

маркер

I. Совместная работа двух шпинделей — новый уровень эффективности

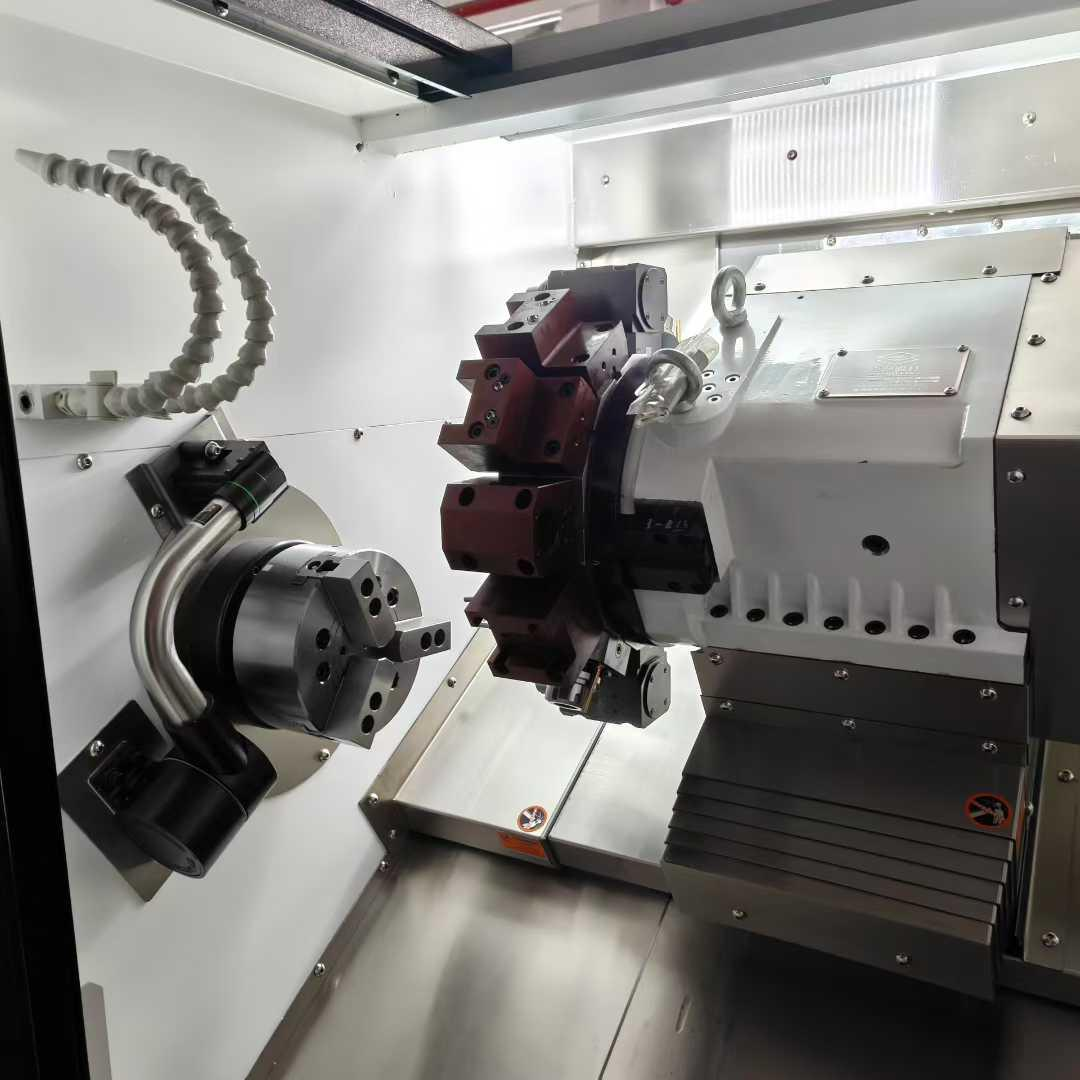

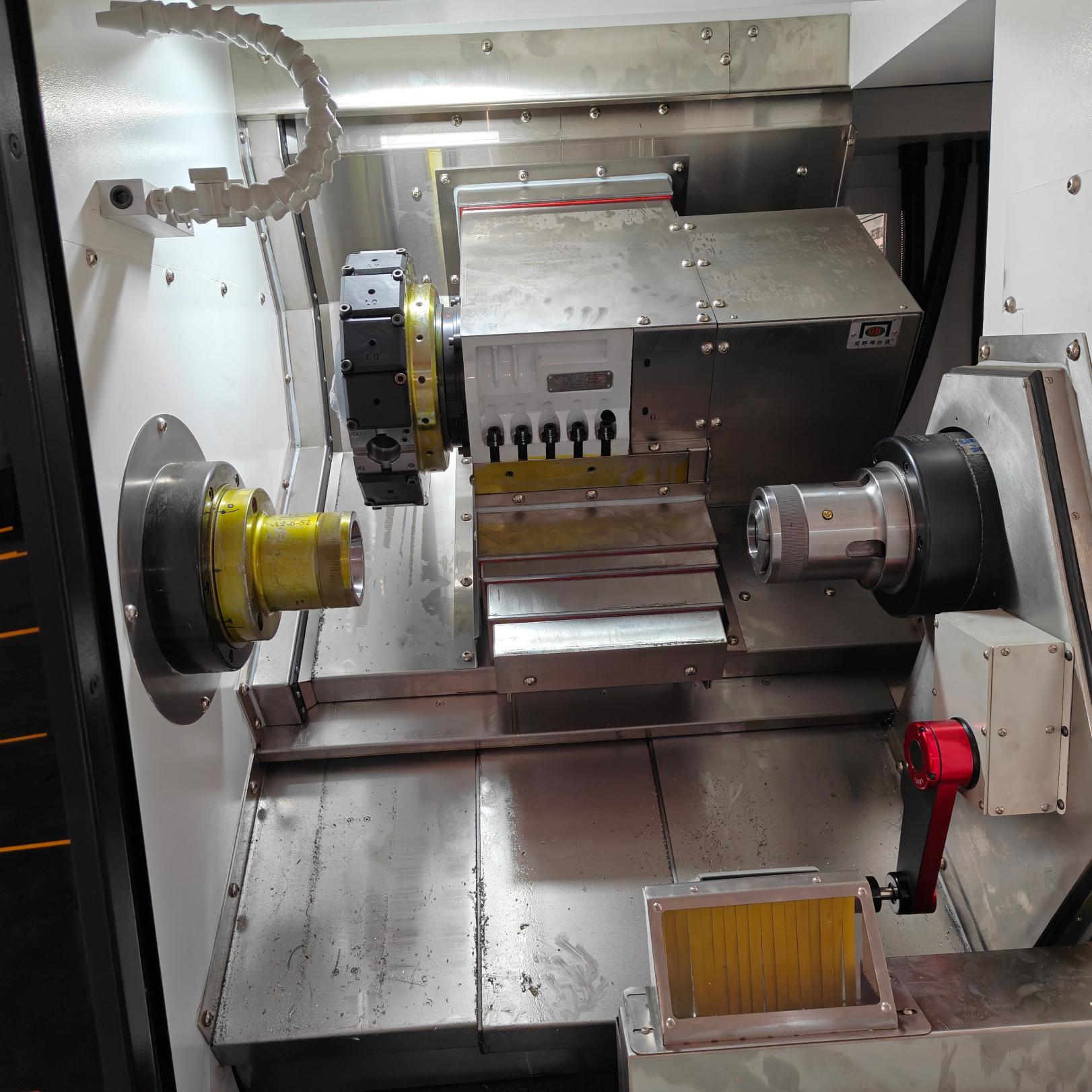

Главная особенность станка CRL52MSE — конструкция с главным и дополнительным шпинделями, оба оснащены постоянным магнитом синхронными прямодвигательными электродвигателями, что позволяет выполнить полный цикл обработки детали при единственной установке. Главный шпиндель оснащен восьмидюймовым патроном типа A2-6, дополнительный — шестидюймовым патроном типа A2-5, эффективный ход дополнительного шпинделя достигает 540 мм. Он может напрямую принимать деталь после обработки на главном шпинделе и выполнить последующие операционные процессы без повторной установки, что значительно сокращает время смены операций и погрешности позиционирования.

В сочетании с приводным револьверным ножевым блоком BMT45 и электродвигателем приводной головки с скоростью 5000 об/мин станок поддерживает комплексную обработку с выполнением токарной обработки, фрезерования, сверления, растачивания и других операций. Он особенно подходит для высокоточных деталей осевого и дискового типа, требующих обработки с двух сторон — эффективность обработки превышает показатели традиционного одношпиндельного оборудования более чем на 30%.

Кроме того, станок оснащен высокоточной системой револьверного ножевого блока VDI, что дополнительно повышает гибкость и точность обработки. Благодаря этому оборудование демонстрирует отличные результаты не только в сфере производства сальниковых токарных станков, но и успешно адаптируется к разнообразным сценариям высокоточной обработки деталей.

II. Надежная комплектация — гарантия стабильной точности

Станок CRL52MSE следует высоким технологическим стандартам линейки COORAY Токарная линия, и каждый элемент, от ключевых компонентов до деталей конструкции, обеспечивает надежную длительную работу оборудования:

Конструкция высокой жесткости

Станина изготовлена из чугунного сплава HT300 методом моноблочного литья, обработана путем отпуска и естественной стабилизации более 90 дней. В сочетании с конструкцией, устойчивой к тепловым ударам, она сохраняет стабильную точность при длительной высоконагруженной обработке деталей.

Высокоточная передающая система

Оснащена направляющими парами класса P брендов PMI и KATE, а также винтовыми парами класса C3. Повторяющаяся точность позиционирования осей X/Z1/Z2 достигает ±0,002 мм, минимальная установочная единица — всего 0,001 мм, что гарантирует обработку деталей с микрометровой точностью.

Дизайн, устойчивый к тепловой деформации

Эквипирована патентованной масляноохлаждаемой гидравлической станцией и жидкостноохлаждаемым осевым электродвигателем, которые эффективно контролируют нагрев оборудования, замедляют тепловую деформацию и значительно продлевают срок службы электродвигателя, винтового механизма и подшипников.

Такая надежная комплектация позволяет компании «Куоруй Машиностроение» удерживать статус эталона «высокой эффективности и высокой точности» среди китайских брендов сальниковых токарных станков и оставаться надежным производителем подобного оборудования для клиентов из Китая и других стран.

III. Гибкая индивидуальная доработка — адаптация к разнообразным производственным сценариям

Помимо отличных технических характеристик оборудования, CRL52MSE поддерживает гибкую индивидуальную комплектацию по запросу клиента: возможно выбрать различные конфигурации шпинделя и револьверного ножевого блока в соответствии с производственными потребностями, также предусмотрена индивидуальная регулировка длины обработки и диаметра сквозного отверстия шпинделя, что позволяет адаптировать станок как для мелкосерийного индивидуального производства, так и для масштабного поточного производства.

Внешний вид оборудования может быть индивидуально доработан под требования планировки производственного цеха клиента и брендовых визуальных стандартов, чтобы оборудование лучше интегрировалось в производственную среду.

Презентация станка CRL52MSE стала важным расширением ассортимента продукции линейки COORAY Токарная линия.В будущем компания будет продолжать развиваться на основе технологических инноваций, постоянно совершенствовать технические характеристики продукции и систему сервисного обслуживания, способствуя переходу производственных предприятий к высокоточной, высокоэффективной и интеллектуальной производству.

Main Technical Parameters
No.	Item	Unit	Parameter
1	Maximum Swing Diameter over Bed	mm	720
2	Maximum Swing Diameter over Cross Slide	mm	420
3	Main Spindle Pull Tube Through-hole Diameter	mm	52 (Optional: 46/65/75/91)
4	Sub-spindle Pull Tube Through-hole Diameter	mm	46 (No Optional Specs)
5	Main Spindle Nose / Chuck	–	A2-6 / 3-Jaw 8-inch Chuck
6	Sub-spindle Nose / Chuck	–	A2-5 / 3-Jaw 6-inch Chuck
7	Main Spindle Hydraulic Cylinder Model	–	Hollow 852
8	Sub-spindle Hydraulic Cylinder Model	–	Hollow 646
9	Main Spindle Permanent Magnet Synchronous Direct Drive Motor	–	A5-15-80N1235-K75
10	Model / Power / Speed / Torque	–	–
11	Sub-spindle Permanent Magnet Synchronous Direct Drive Motor	–	A4-7.5-35N1540-K65
12	Model / Power / Speed / Torque	–	–
13	X-axis Effective Stroke	mm	275*2 (Linear Guide Travel Distance)
14	Z-axis Effective Stroke	mm	520 (Linear Guide Travel Distance)
15	Sub-spindle Effective Stroke	mm	540 (Linear Guide Travel Distance)
16	X/Z1/Z2-axis Motor Rated Torque	N.m	15.2/15.2/11.5/15.2
17	X/Z1/Z2-axis Maximum Rapid Traverse Rate	mm/min	25000/25000/25000/20000
18	Power Head Motor Rated Torque	N.m	11.5 (With Liquid Cooling, Optional: 8.4/15.2)
19	Power Head Motor Maximum Speed	r/min	5000 (Optional: 6000/4000)
20	X/Z1/Z2-axis Guide Rail Specification	mm	35 Extended Square / 45 Extended Flange / 35 Extended Flange
21	X/Z1/Z2-axis Ball Screw Specification	mm	3210/4010/28*12
22	X/Z1/Z2-axis Repeat Positioning Accuracy	mm	±0.002mm
23	X/Z/C2-axis Minimum Input Increment	mm	0.001
24	Turret Specification	–	BMT45-15 Station
25	Power Tool Holder Specification	–	BMT45
26	Standard Tool Holder Specification	mm	25*25+φ32

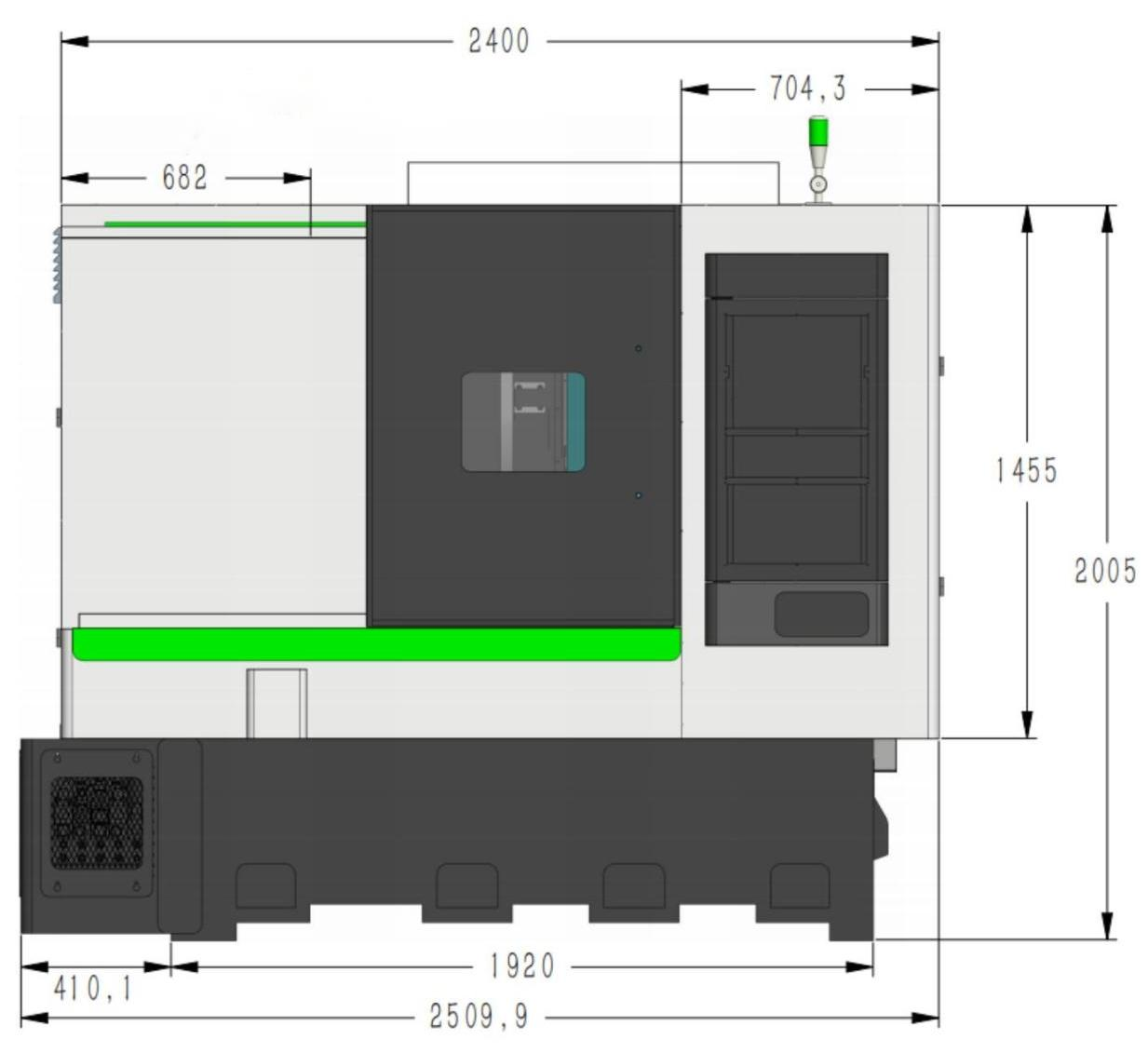

27	Machine Tool Dimensions (LWH)	mm	239019402005 (Excluding Warning Light)
28	Machine Gross Weight	kg	4600
