CR550E
Особенности высокоточного вертикального токарного станка с ЧПУ CR550E Все элементы станка изготовлены из высококачественного чугуна по конструктивной схеме коробчатого типа. Детали проходят специальный отжиг для снятия внутренних напряжений, материал обладает высокой прочностью. Благодаря короб...
Описание
маркер

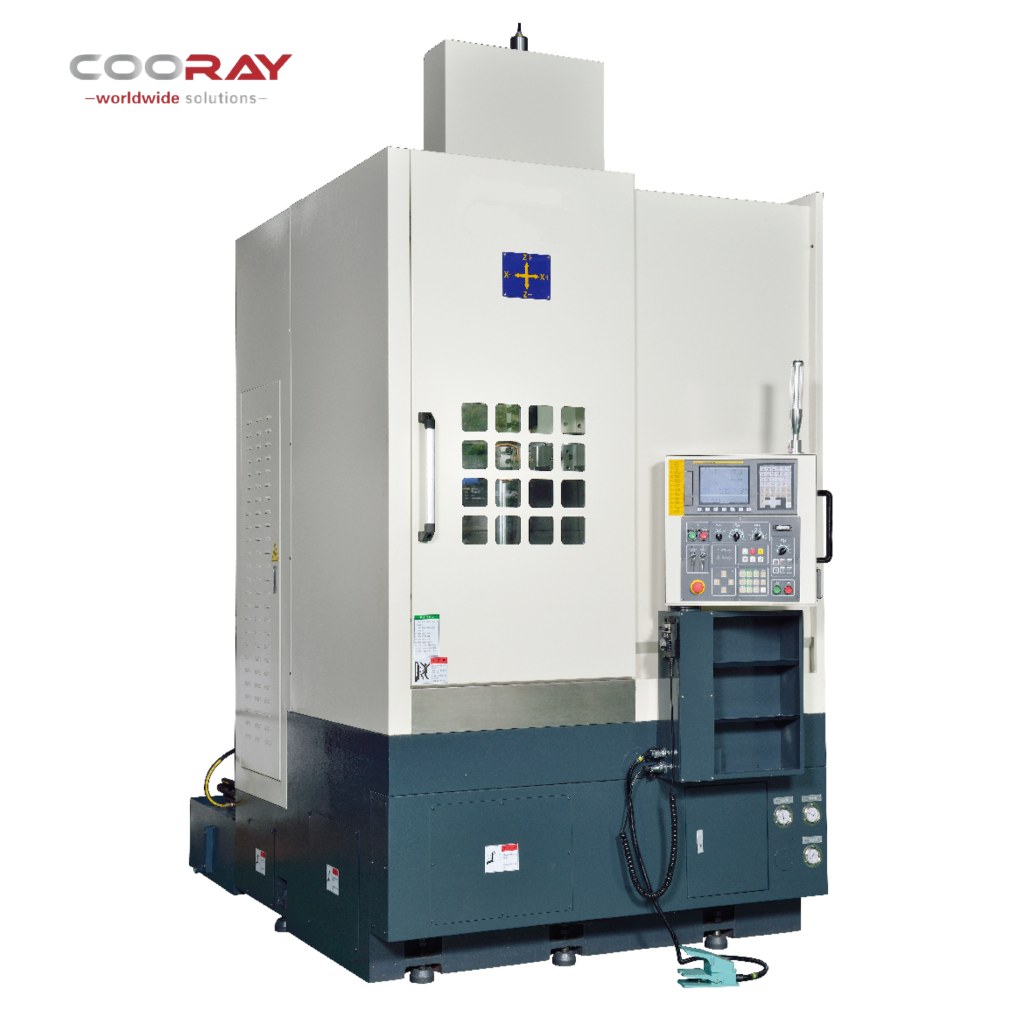

Особенности высокоточного вертикального токарного станка с ЧПУ CR550E
-
Все элементы станка изготовлены из высококачественного чугуна по конструктивной схеме коробчатого типа. Детали проходят специальный отжиг для снятия внутренних напряжений, материал обладает высокой прочностью. Благодаря коробчатой конструкции корпус станка имеет повышенную жёсткость и прочность, что обеспечивает отличную устойчивость к тяжёлой резке и стабильную повторяемость точности обработки на протяжении всего срока эксплуатации.
-
Основание и шпиндельная бабка выполнены в виде единой коробчатой конструкции с толстыми и многослойными рёбрами жёсткости. Это эффективно сдерживает тепловые деформации, сопротивляется статическим и динамическим крутильным нагрузкам, гарантируя высокую жёсткость и стабильность основания станка.
-
Стойка имеет симметричную сотовую коробчатую структуру с внутренними толстостенными рёбрами и перфорированными элементами для снятия внутренних напряжений. Конструкция обеспечивает надёжную опору суппорта при тяжёлой резке, сохраняя высокую жёсткость и стабильную точность работы оборудования.
-
Высокоточная и жёсткая шпиндельная головка: станок оснащён мощным серводвигателем шпинделя FANUC мощностью 18,5/22 кВт.
-
В шпинделе установлены подшипники серий SKF и NSK. Данные подшипники выдерживают значительные осевые и радиальные нагрузки, обеспечивают превосходную точность и стабильность при длительной тяжёлой резке, отличаются низким трением, эффективным теплоотводом и высокой опорной жёсткостью шпинделя.
-
Оси X/Z: прямой привод от переменных серводвигателей FANUC через крупнодиаметровые шариковые винты класса точности C3 с предварительным натягом. Предварительный натяг компенсирует тепловое расширение и повышает жёсткость передачи, отсутствуют погрешности накопления, характерные для ременных передач, что обеспечивает превосходную точность позиционирования и повторяемость. В качестве опор используются высокоточные конические шариковые подшипники.
-
Оси X/Z оснащены сверхнагрузочными линейными направляющими с повышенной жёсткостью и низким коэффициентом трения. Они позволяют реализовать высокоскоростную подачу, снизить износ направляющих и сохранить точность станка на долгий период. Малое трение обеспечивает быструю реакцию осей, высокую точность обработки и возможность ведения тяжёлых режимов резки.
-
Система смазки: станок оснащён централизованной автоматической системой смазки с сбросом давления. Современная прерывистая подача масла с контролем времени, объёма и давления индивидуально для каждой точки смазки обеспечивает своевременную подачу нужного количества смазочного материала во все узлы трения, гарантируя бесперебойную долговременную работу оборудования.
-
Полная защитная обшивка: конструкция кожухов разработана с учётом современных требований охраны окружающей среды и безопасности оператора, сочетает эстетичный внешний вид, экологичность и эргономику. Полностью герметичная обшивка предотвращает разбрызгивание охлаждающей жидкости и стружки за пределы станка, поддерживая чистоту рабочего места. С обеих сторон станка предусмотрены форсунки для промывки основания охлаждающей жидкостью, предотвращающие скопление стружки на станине.
| Параметр | Единица измерения | Значение |
|---|---|---|
| Максимальный диаметр вращения | мм | Ø800 |
| Максимальный диаметр обработки | мм | Ø780 |
| Максимальная высота обработки | мм | 610 |
| Трехкулачковый гидравлический патрон | дюйм | 15″ |
| Частота вращения шпинделя | об/мин | 50 ~ 2500 |
| Диаметр подшипника шпинделя | мм | Ø160 |
| Конец шпинделя | — | A2-11 |
| Тип револьверной головки | — | Горизонтальная |
| Количество инструментов | шт. | 10 |
| Размер инструмента | мм | □32, Ø50 |
| Ход по оси X | мм | 420 |
| Ход по оси Z | мм | 620 |
| Быстрая подача по оси X | м/мин | 20 |
| Быстрая подача по оси Z | м/мин | 20 |
| Мощность двигателя шпинделя FANUC | кВт | 18.5/22 |
| Серводвигатель оси X (FANUC) | кВт | 3 |
| Серводвигатель оси Z (FANUC) | кВт | 4 |
| Гидравлический двигатель | кВт | 2.2 |
| Двигатель насоса охлаждающей жидкости | кВт | 1 кВт × 3 |
| Габаритные размеры станка (Д × Ш) | мм | 3600 × 1800 |
| Высота станка | мм | 3800 |
| Вес станка | кг | 12500 |
| Общая потребляемая мощность | кВА | 45 |
