VDI40-5482-ER32-90
VDI40-5482-ER32-90 приводной радиальный (угловой) блок ER32 Оправки блоки VDI используются в токарных станках с ЧПУ и обрабатывающих центрах с ЧПУ для фиксации токарных резцов, расточных, отрезных резцов, корпусных сверл, цанг и т. д. Это система быстрой замены инструментов, которая обеспечива...
Описание
маркер
VDI40-5482-ER32-90 приводной радиальный (угловой) блок ER32
Оправки блоки VDI используются в токарных станках с ЧПУ и обрабатывающих центрах с ЧПУ для фиксации токарных резцов, расточных, отрезных резцов, корпусных сверл, цанг и т. д. Это система быстрой замены инструментов, которая обеспечивает быстрое и точное закрепление их в револьверной головке с креплением типа VDI.
Инструментальные блоки VDI подбираются в зависимости от направления вращения шпинделя, расположения револьверной головки станка (слева или справа), типа токарной обработки, а также определяющего размера (20, 25, 30, 40, 50, 60 мм).
В ассортименте магазина представлены статические (стационарные) резцедержатели системы VDI и приводные блоки VDI.
Детали введение описание
Приводные блоки VDI (DIN 69880) предназначены для закрепления инструмента и устанавливаются в револьверных головках на токарных станках с ЧПУ и обрабатывающих центрах.
Внешняя подача охлаждающей жидкости.
Приводные блоки радиальные (угловые) VDI предназначены для закрепления инструмента и устанавливаются в револьверных головках на токарных станках с ЧПУ и обрабатывающих центрах. Цанга ER32 DIN 6499 (2-20 мм).
Внешняя подача охлаждающей жидкости.
Радиальный (угловой)
Крутящий момент 60 Н/м.
Совместимость цанг DIN 6499.
Макс. об/мин (RPM) 5000.
Передаточное отношение 1:1.
Муфта DIN 5482 W 16.5х1.1.
2 ключа в комплекте.
Данный тип привода инструмента с хвостовиком VDI и муфтой по стандарту DIN 5482 наиболее часто встречается на револьверных головках SAUTER (Германия), а также ряда европейских и азиатских производителей станков с ЧПУ.
Внимание! Перед покупкой убедитесь, что размер VDI и присоединительной Муфты совместимы с вашим станком.

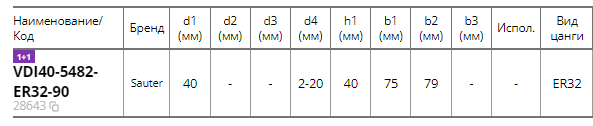

[Приложение: Таблица данных параметров]
