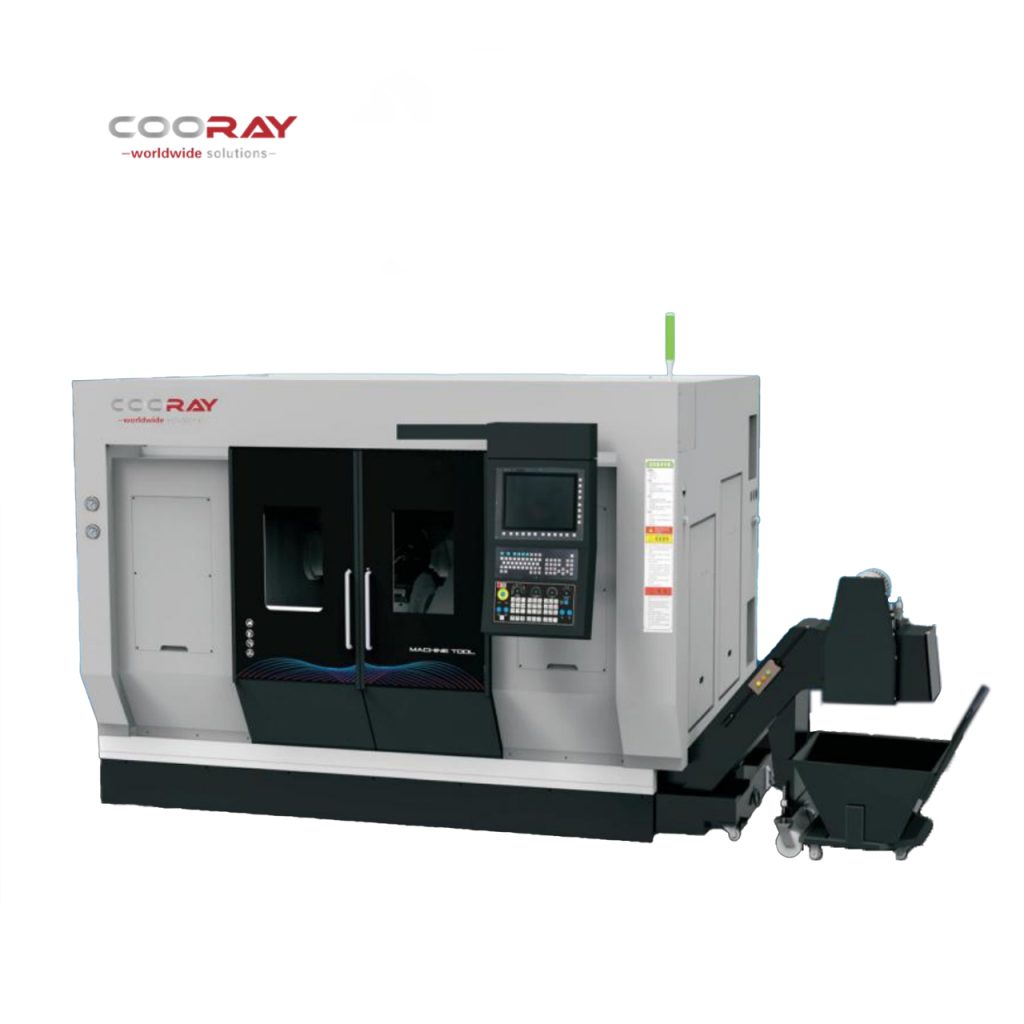

Недавно Фошань Куоруй Машиностроение официально презентовало свой двухшпиндельный многооперационный станок с верхней и нижней силовой поворотной головкой с интерполяционной осью Y COORAY CRDT200-UD. Благодаря своим ключевым преимуществам «высокая точность + высокая эффективность» он предлагает совершенно новое решение для области высокоточной обработки металлов.
Данный станок выполнен по конструкции с двумя шпинделями и двумя поворотными головками, что позволяет выполнять сложные технологические операции — токарную обработку, фрезерование, сверление и нарезание резьбы — в единственной установке заготовки. На станке установлена немецкая серводрайверная силовая поворотная головка Sauter BMT55 с 16 позициями, повторная точность позиционирования при смене инструмента составляет 0,003 мм. На все 16 позиций можно установить приводные инструменты под углом 90°/0°, что сочетает высокую скорость смены инструмента и отличную жесткость при фрезеровании.
Что касается конфигурации шпинделей: основной шпиндель CRDT200-UD оснащен встроенным электроспинделем SYNTEC мощностью 18,5 кВт или FANUC мощностью 22 кВт стандарта A2-6, а вспомогательный шпиндель — встроенным электроспинделем мощностью 11 кВт. При высокоскоростной работе обеспечивается низкий уровень вибрации и тепловой деформации, биение шпинделя не превышает 2 мкм, что позволяет удовлетворять требованиям к высокой точности обработки и качеству поверхности изделий. Конструкция с двухканальным управлением поддерживает параллельную независимую обработку на основном и вспомогательном шпинделях, что значительно сокращает общее время обработки.
В части передач и конструктивного исполнения оси X/Y/Z оборудования приводятся в движение серводвигателями мощностью 1,8 кВт, совмещенными с высокоточными двойными шариковыми винтами. В качестве направляющих используются роликовые направляющие 45/35 (шаг хода 12/10 мм), что гарантирует высокую точность позиционирования и повторяемости. Ключевые узлы, такие как станин и подставка для двигателя, выполнены по конструкции с интегрированным соединением, что повышает механическую жесткость станка.
Особое внимание заслуживает механическая конструкция интерполяционной оси Y: она обеспечивает постоянное расположение центра масс поворотной головки в пределах направляющих каретки, что существенно улучшает жесткость при фрезеровании. Большой ход оси Y ±50 мм позволяет обрабатывать сложные детали и крупнодиаметровые заготовки в компактном пространстве, обеспечивая оптимальный баланс между гибкостью и практичностью использования.
Представители Фошань Куоруй Машиностроения отметили, что станок CRDT200-UD будет ориентирован в первую очередь на отрасли с высокими требованиями к точности и эффективности обработки — например, производство высокоточных метизов и автокомпонентов, предлагая промышленным клиентам более эффективные решения для многооперационной обработки металлов.
