S1500(A.B.C)
COORAY ГОРИЗОНТАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР CR-EDM ◆ CNC Цилиндрический шлифовальный станок серии гидростатический дизайн шпинделя, давление выключатель блокировки функции, температуры масла и охлаждения устройства управления, масла и воды разделения устройства и так далее обеспечивают плавный...
Описание
маркер
COORAY ГОРИЗОНТАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР CR-EDM
◆ CNC Цилиндрический шлифовальный станок серии гидростатический дизайн шпинделя, давление выключатель блокировки функции, температуры масла и охлаждения устройства управления, масла и воды разделения устройства и так далее обеспечивают плавный ход динамического шпинделя, безопасности защиты, точности производительности и жизни шпинделя.

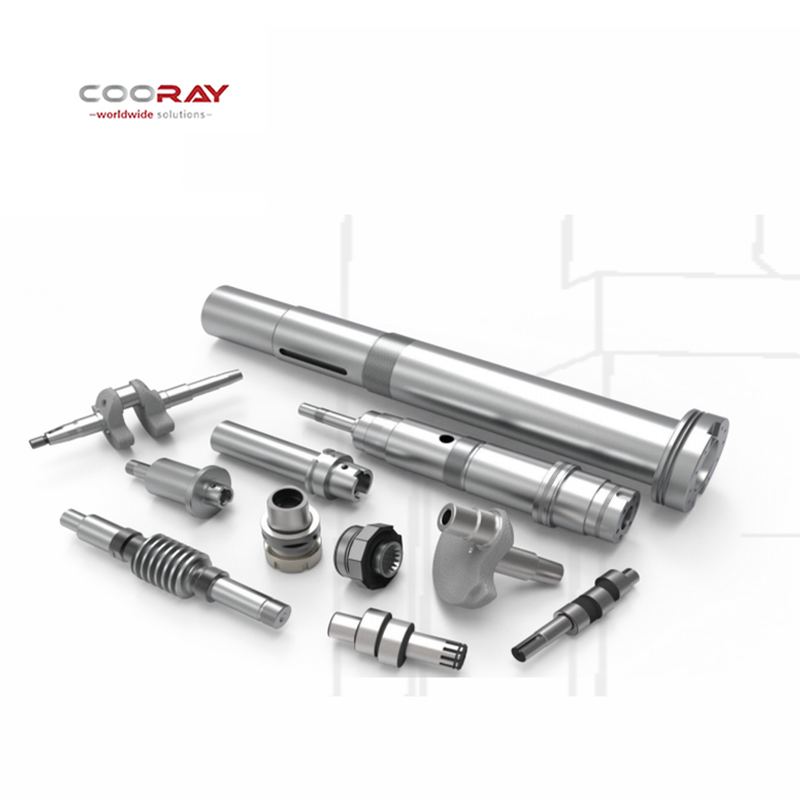

◆ Машина имеет большие преимущества в точности шлифования мелких деталей, таких как штамповочные формы и автомобильные детали. Основываясь на концепции дизайна, производственное пространство велико, а установка станка компактна. Станок может быть установлен на первом этаже, что значительно экономит пространство и затраты.
◆ Машина принимает полную крышку + подвижную структуру защиты двери, которая удобна для режущих инструментов и водонепроницаема.
Детали введение описание
◆ Оснащен диалоговым программным обеспечением для программирования CNC, чтобы сделать программирование CNC легче.
◆ Машина имеет хорошие антивибрационные характеристики, точные характеристики движения, хорошую структурную жесткость и небольшие характеристики тепловой деформации.
◆Рабочий стол: рабочий стол высокой жесткости оснащен автоматической гидравлической системой смазки, которая не только обеспечивает плавное движение и точность обслуживания, но и устраняет контакт металла с металлом и трение для обеспечения срока службы трека. Пневматическая конструкция воздушной подушки и трудосберегающая конструкция делают операцию угла поворота стола более удобной.

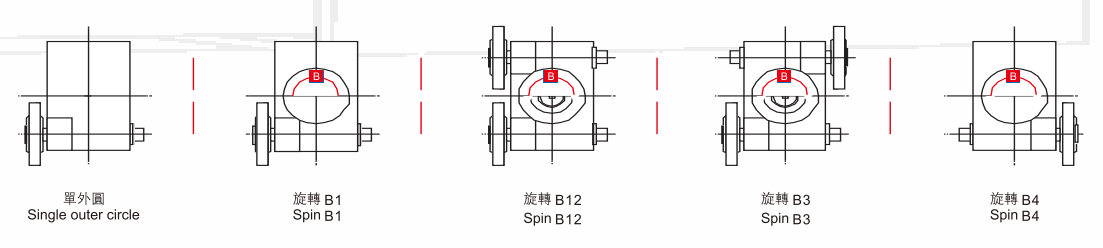

◆ Шлифовальный круг бабки (опционально): B-оси вращения бабки может достичь одной брони, чтобы завершить внутреннее отверстие и внешний задний конец лица формирования шлифования, эффективно обеспечить соосность и уменьшить вторую ошибку зажима.
Примечание: В связи с постоянным совершенствованием продукта, внешний вид и технические параметры станка приведены только для справки, фактический внешний вид и технические параметры зависят от заказа!

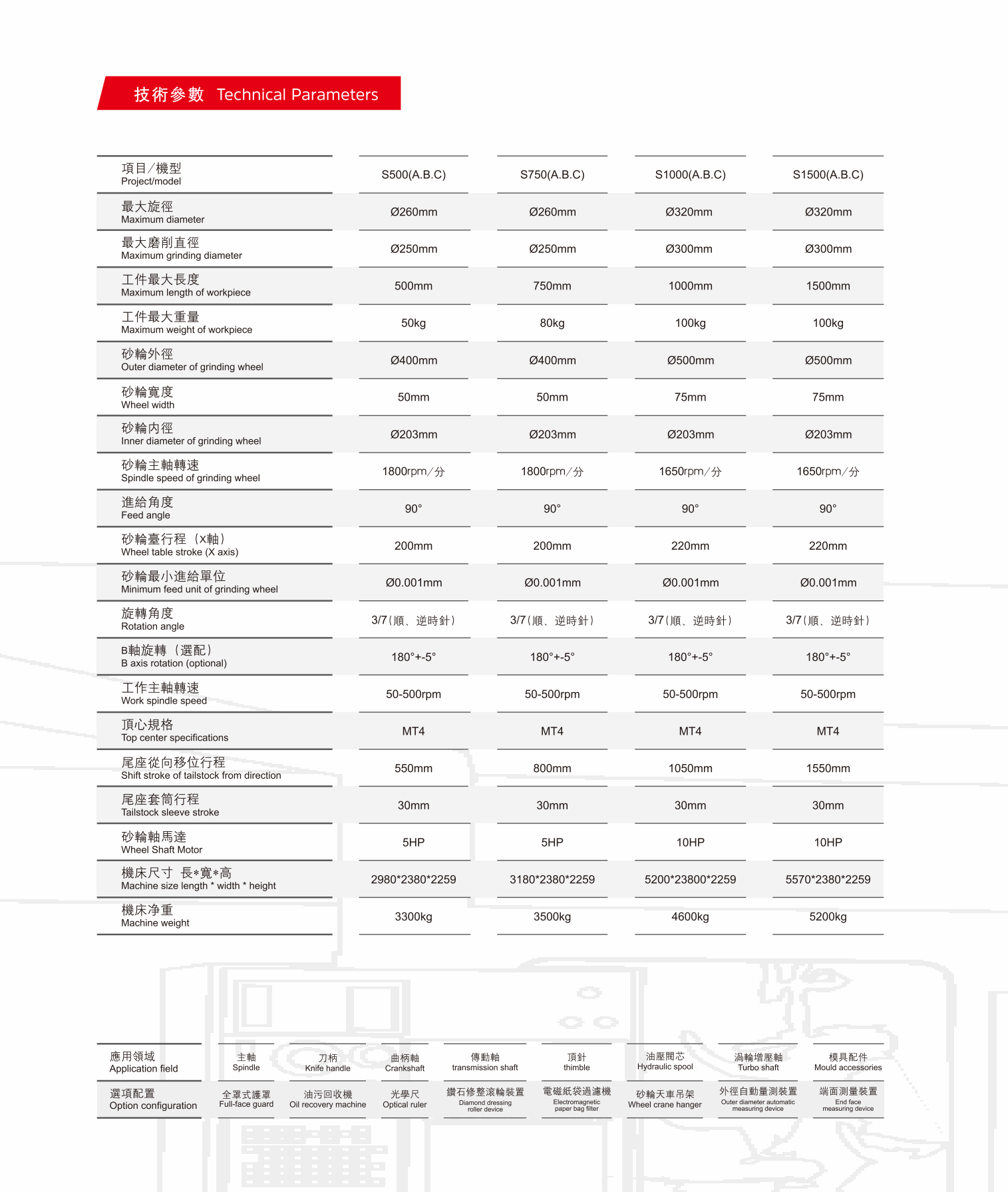

[Приложение: Таблица данных параметров]
| Project/mode | S500(A.B.C) | S750(A.B.C) | S1000(A.B.C) | S1500(A.B.C) |
| Maximum diameter | 0260mm | 0260mm | 0320mm | 0320mm |
| Maximum grinding diameter | 0250mm | 0250mm | O300mm | O300mm |
| Maximum length of workpiece | 500mm | 750mm | 1000mm | 1500mm |
| Maximum weight of workpiece | 50kg | 80kg | 100kg | 100kg |
| Outer diameter of grindingwheel | 0400mm | 0400mm | 0500mm | 0500mm |
| Wheel width | 50mm | 50mm | 75mm | 75mm |
| Innerdiameter of grinding wheel | 0203mm | 0203mm | 0203mm | 0203mm |
| Spindle speed of grinding wheel | 1800rpm | 1800rpm | 1650rpm | 1650rpm |
| Feed angle | 90° | 90° | 90° | 90° |
| Wheel table stroke(X axis) | 200mm | 200mm | 220mm | 220mm |
| Minimum feed unit of grindingwheel | 00.001mm | 00.001mm | 00.001mm | 00.001mm |
| Rotation angle | 3/7 | 3/7 | 3/7 | 3/7 |
| B axis rotation(optional) | 180°+ -5° | 180°+ -5° | 180°+ -5° | 180°+ -5° |
| Workspindle speed | 50-500rpm | 50-500rpm | 50-500rpm | 50-500rpm |
| Top center specifications | MT4 | MT4 | MT4 | MT4 |
| Shift stroke of tailstock from direction | 550mm | 800mm | 1050mm | 1550mm |
| Tailstock sleeve stroke | 30mm | 30mm | 30mm | 30mm |
| Wheel Shaft Motor | 5HP | 5HP | 10HP | 10HP |
| Machine size length*width*height | 2980*2380*2259 | 3180*2380*2259 | 5200*23800*2259 | 5570*2380*2259 |
| Machine weight | 3300Kg | 3500kg | 4600Kg | 5200kg |
