D2-40X25X72
D2-40x25x72 Держатель инструмента VDI двойной универсальный, перевернутый, левый Оправки блоки VDI используются в токарных станках с ЧПУ и обрабатывающих центрах с ЧПУ для фиксации токарных резцов, расточных, отрезных резцов, корпусных сверл, цанг и т. д. Это система быстрой замены инструменто...
Описание
маркер
D2-40x25x72 Держатель инструмента VDI двойной универсальный, перевернутый, левый
Оправки блоки VDI используются в токарных станках с ЧПУ и обрабатывающих центрах с ЧПУ для фиксации токарных резцов, расточных, отрезных резцов, корпусных сверл, цанг и т. д. Это система быстрой замены инструментов, которая обеспечивает быстрое и точное закрепление их в револьверной головке с креплением типа VDI.
Инструментальные блоки VDI подбираются в зависимости от направления вращения шпинделя, расположения револьверной головки станка (слева или справа), типа токарной обработки, а также определяющего размера (20, 25, 30, 40, 50, 60 мм).
В ассортименте магазина представлены статические (стационарные) резцедержатели системы VDI и приводные блоки VDI.
Детали введение описание
Серия VDI D1, статический стационарный блок VDI, двойные универсальные резцедержатели, обратные, левые. Хвостовик стандарт DIN 69880 (ГОСТ 24900).

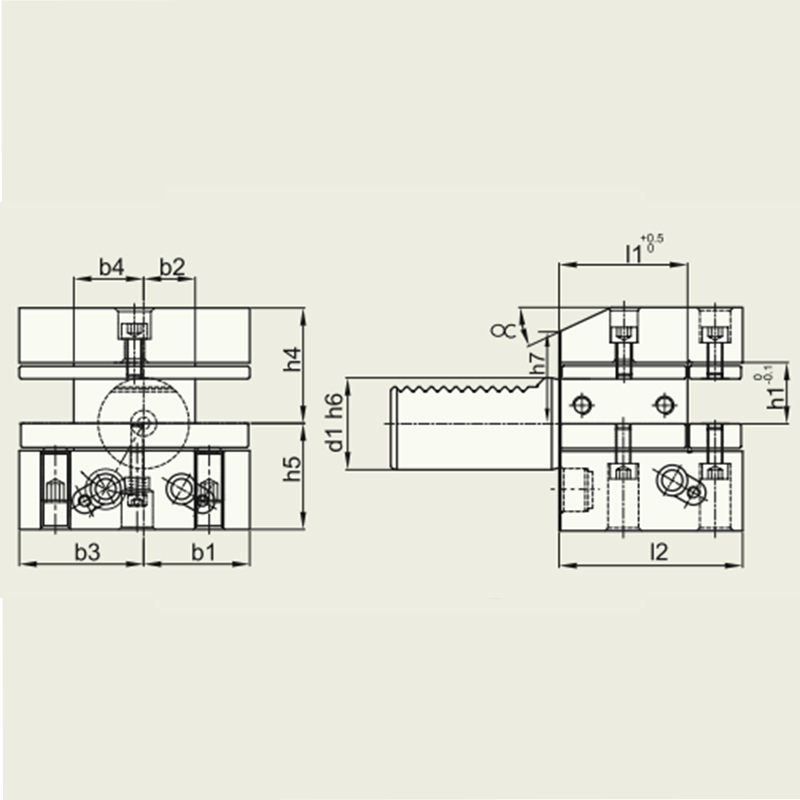

Резцедержатель (оправка для резцов) VDI40 тип D2, многопозиционный, квадратный, левый, обратный. Аксиально-радиальный держатель с хвостовиком VDI. По назначению форма D2 соответствует держателям коротких серий C3, C4 и B4. Базовая опорная поверхность расположена выше оси центров (оси вращения шпинделя). Для наружной токарной обработки и торцевого точения.
Резец устанавливается пластиной вниз, опорная поверхность резца выше оси центров.
Универсальный тип оправок VDI используется для разнообразной наружной токарной обработки.
Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.
Снизу в корпусе резцедержателя несколько винтов, винт с пружиной удерживает прихват в пазе и позволяет плавно его перемещать. Имеется внутреннее отверстие для подвода СОЖ в зону резания, регулировка направления потока поворотом шариков.
Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.
Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.
[Приложение: Таблица данных параметров]
