CRL52T
COORAY CRL52T живая револьверная косая станина задней бабки FANUC/SIEMENS CNC токарный фрезерный составной обрабатывающий центр токарный станок. COORAY CRL-52T – компактный станок с высокой жесткостью резания для обработки сложных многопрофильных изделий. Высокая эффективность, высокая т...
Описание
маркер

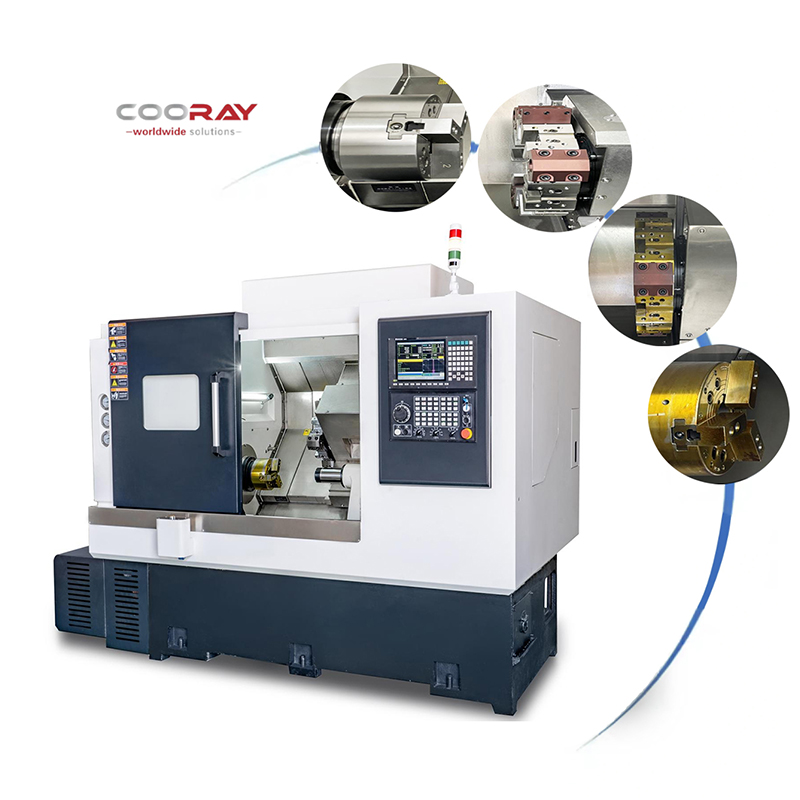

COORAY CRL52T живая револьверная косая станина задней бабки FANUC/SIEMENS CNC токарный фрезерный составной обрабатывающий центр токарный станок.
COORAY CRL-52T - компактный станок с высокой жесткостью резания для обработки сложных многопрофильных изделий. Высокая эффективность, высокая точность и низкая вибрация обеспечивают точность и стабильность обработки заготовок.
Детали введение описание
Цельный фундамент представляет собой наклонную станину с углом наклона 45°, обеспечивающую высокое качество при небольшой занимаемой площади;
Способна выполнять токарную обработку латуни, бронзы, алюминия, стали, нержавеющей стали и твердых пластмасс с диаметром прутка до Φ45 мм или отдельных заготовок до Φ380 мм.
Высокопрочные чугунные корпуса обеспечивают возможность использования материалов с более высокой твердостью и лучшей гладкостью (меньшей шероховатостью).
Высокая жесткость резания, подходит для точения по длинной оси, сверления, нарезания резьбы и других сложных многопроцессных изделий.
Оснащен автоматической системой смазки для обеспечения бесперебойной и долгой работы системы передачи.
Система ЧПУ работает в тандеме с высококачественными электрическими деталями, обеспечивая быструю работу и долговечность.
[Приложение: Таблица данных параметров]
Список основных технических параметров
| Артикул | Единица | Технические характеристики | Примечания |
| Диаметр поворота | mm | 550 | |
| Перемещение по оси X | mm | 240 | |
| Перемещение по оси Z | mm | 500 | От торца патрона до наконечника |
| Максимальный диаметр резания | mm | 260 | |
| Максимальная длина обработки | mm | 460 | От торца губки до кончика |
| Стандартный диаметр обработки | mm | 160 | |
| Тип шпинделя | A2-6 | Расширенная версия | |
| Сквозное отверстие для стяжной трубки | mm | 52 | |
| Сквозное отверстие шпинделя | mm | 66 | |
| Скорость вращения шпинделя | r/min | 50-3000 | Низкий центр тяжести и высокая жесткость |
| Скорость вращения силовой головки | r/min | 5000 | |
| Диаметр патрона | Inch/mm | 8 дюймов/200 | Полые |
| Быстрое перемещение по оси X | m/min | 15-25 | Роликовая направляющая с большим преднатягом |
| Быстрое перемещение по оси Z | m/min | 15-25 | Роликовые направляющие с большим преднатягом |
| Повторяемость по осям X, Z | mm | +0.005-0.008 | |
| Точность позиционирования по осям X и Z | mm | +0.005-0.008 | |
| Форма держателя инструмента/диаметр инструмента | --/mm | 12 станций/330 | Держатель электроинструмента 0°/90° Er32 |
| Ход хвостовой бабки | mm | 300 | |
| Ход втулки хвостовой бабки | mm | 100 | |
| Конусность втулки задней бабки | MT. | Морзе 5 | |
| Размер фрезы | mm | 25*25 | 2 квадратных, 2 торцевых резцедержателя в стандартной комплектации |
| Диаметр расточного прутка | mm | 32 | 2 держателя круглого инструмента в стандартной комплектации |
| Держатель/коллектор электроинструмента | --/Er | BMT55/32 | Пользовательская опция (BMT55) |
| Вес брутто | Kg | 4100 | |
| Размер машины Д/Ш/В | mm | 2400/1650/1800 |
