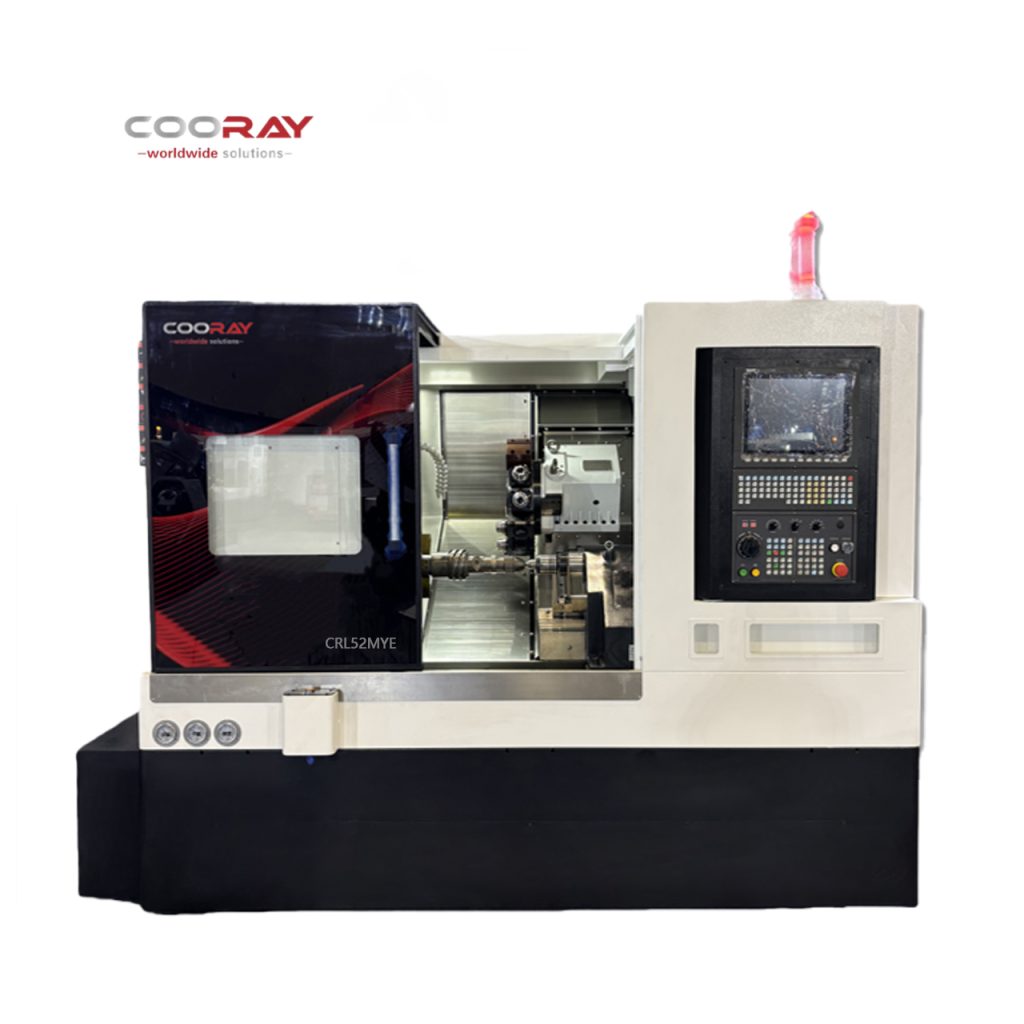

CRL52MYE
I. Трехосное синхронное движение — преодоление границ обработки Как ключевая модель линейки COORAY Токарная линия, главная особенность CRL52MYE — интегрированный дизайн оси Y, обеспечивающий комплексную трехосную синхронную обработку с выполнением токарной обработки, фрезерования, сверления, раст...
Описание
маркер
I. Трехосное синхронное движение — преодоление границ обработки
II. Надежная комплектация — гарантия стабильной производительности
Станина высокой жесткости
Высокоточная передающая система
Дизайн, устойчивый к тепловой деформации
III. Индивидуальные услуги — адаптация к разнообразным производственным сценариям
| Main Technical Parameters | |||
| No. | Item | Unit | Parameter |
| 1 | Maximum Swing Diameter over Bed | mm | 730 |
| 2 | Maximum Swing Diameter over Cross Slide | mm | 490 |
| 3 | Spindle Pull Tube Through-hole Diameter | mm | 52 (Optional: 46/65/75/91) |
| 4 | Spindle Nose / Chuck | – | A2-6 / 3-Jaw 8-inch Chuck |
| 5 | Spindle Hydraulic Cylinder Model | – | Hollow 852 |
| 6 | Permanent Magnet Synchronous Direct Drive Motor | – | A5-15-80N1235-K75 |
| 7 | Model / Power / Speed / Torque | ||
| 8 | Tailstock Model | – | Morse Taper No.5 (Dual Hydraulic) |
| 9 | X-axis Effective Stroke | mm | 275*2 (Linear Guide Travel Distance) |
| 10 | Z-axis Effective Stroke | mm | 520 (Linear Guide Travel Distance) |
| 11 | Y-axis Effective Stroke | mm | ±50 (Linear Guide Travel Distance) |
| 12 | Tailstock Effective Stroke | mm | 360 (Linear Guide Travel Distance) |
| 13 | X/Z/Y-axis Motor Rated Torque | N.m | 11.5/15.2/11.5 |
| 14 | X/Z/Y-axis Maximum Rapid Traverse Rate | mm/min | 25000/20000/25000 |
| 15 | Power Head Motor Rated Torque | N.m | 11.5 (With Liquid Cooling, Optional: 8.4/15.2) |
| 16 | Power Head Motor Maximum Speed | r/min | 5000 (Optional: 6000/4000) |
| 17 | X/Z/Tailstock Axis Guide Rail Specification | mm | 35 Extended Square / 45 Extended Flange / 30 Square |
| 18 | X/Z-axis Ball Screw Specification | mm | 32*10/40*10 |
| 19 | X/Z-axis Repeat Positioning Accuracy | mm | ±0.002mm |
| 20 | X/Z-axis Minimum Input Increment | mm | 0.001 |
| 21 | Turret Specification | – | BMT45-15 Station |
| 22 | Power Tool Holder Specification | – | BMT45 |
| 23 | Standard Tool Holder Specification | mm | 25*25+φ32 |
| 24 | Machine Tool Dimensions (L*W*H) | mm | 2450*1785*2075 (Excluding Warning Light) |
| 25 | Machine Gross Weight | kg | 4300 |
