CRL52M
COORAY CRL52M живая револьверная косая станина задней бабки FANUC/SIEMENS CNC токарный фрезерный составной обрабатывающий центр токарный станок. COORAY CRL-52M – компактный станок, оснащенный 12 серворевольверными головками с высокой жесткостью резания для обработки сложных многопрофильн...
Описание
маркер

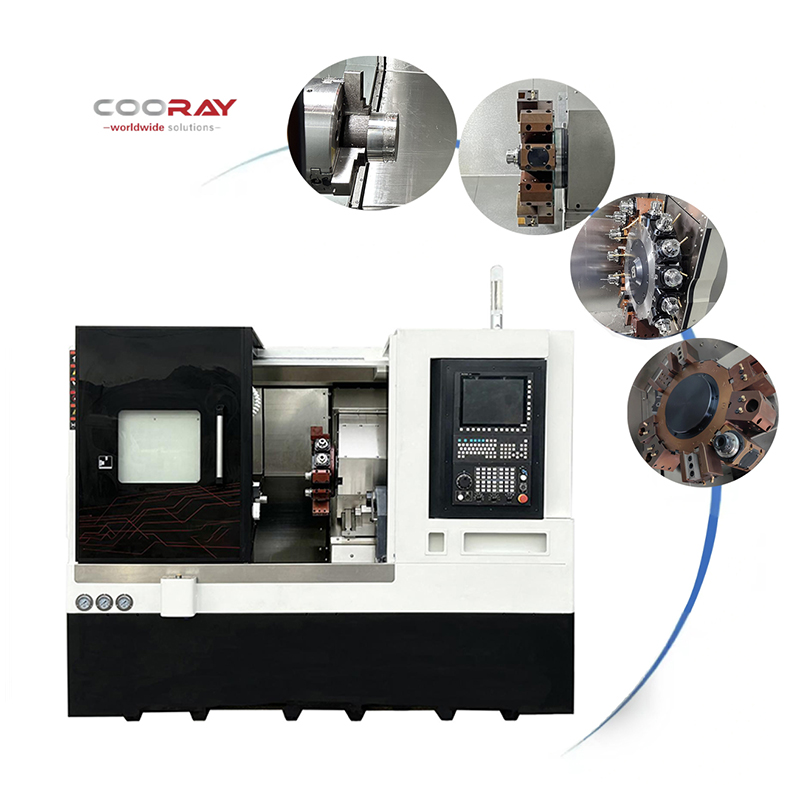

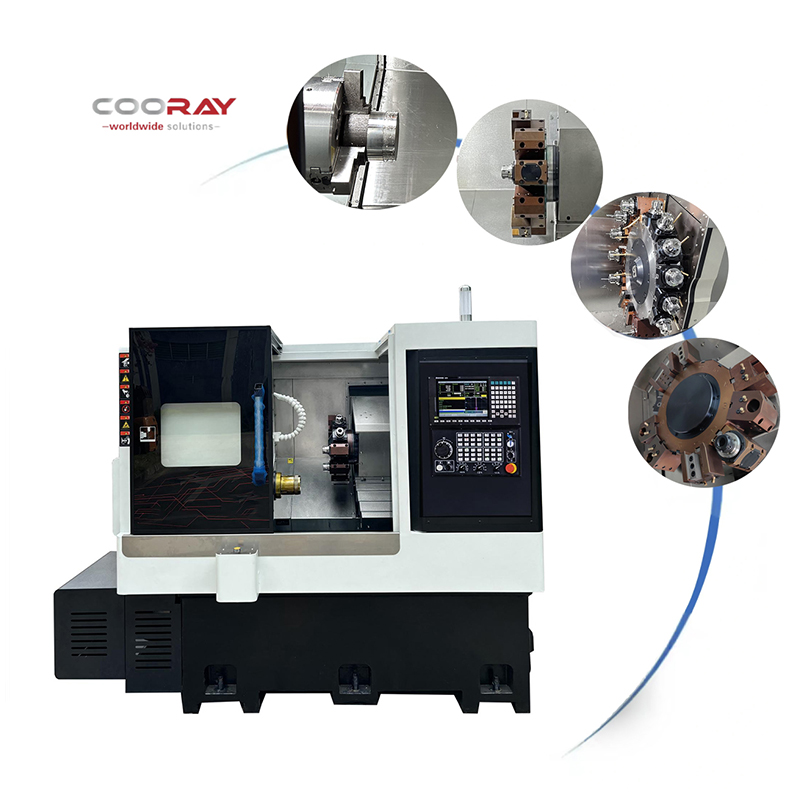

COORAY CRL52M живая револьверная косая станина задней бабки FANUC/SIEMENS CNC токарный фрезерный составной обрабатывающий центр токарный станок.
COORAY CRL-52M - компактный станок, оснащенный 12 серворевольверными головками с высокой жесткостью резания для обработки сложных многопрофильных изделий. Высокая эффективность, высокая точность и низкая вибрация обеспечивают точность и стабильность обработки заготовок.
Детали введение описание
Цельный фундамент представляет собой наклонную под углом 45° станину, обеспечивающую высокое качество при небольшой занимаемой площади;
Он способен выполнять токарную обработку деталей из латуни, бронзы, алюминия, стали, нержавеющей стали и твердых пластмасс с диаметром прутка до Φ45 мм или отдельных заготовок до Φ380 мм.
Чугунный корпус высокой жесткости обеспечивает высокую твердость материала и лучшую гладкость (меньшую шероховатость). T46 оснащен программируемой гидравлической задней бабкой с ЧПУ и 12-позиционной серворевольверной головкой. Высокая жесткость резания, подходит для токарной обработки длинных осей, сверления, нарезания резьбы и других сложных многопрофильных изделий.
Оснащен автоматической системой смазки для обеспечения плавности работы трансмиссии и долгого срока службы.
Система ЧПУ работает в тандеме с высококачественными электрическими деталями, обеспечивая быструю работу и долговечность.
[Приложение: Таблица данных параметров]
Рельсобалочный станок с ЧПУ TC-550D
(шпиндель A2-6)
Японская конструкция с высоким/низким рельсом 30°
Список основных несущих частей (TC-550D)
| Нет. | Название | Количество | Производитель | Примечания |
| 1 | Система числового управления | 1 комплект | Новое поколение Тайваня | 22TA |
| 2 | Главный двигатель | 1 комплект | Новое поколение оригинала | 11kw |
| 3 | X/Z Motor | набор 1/1 | Новое поколение оригинал | 1,7/2,4 кВт11N со стопорным тормозом |
| 4 | Двигатель турели | 1 | Новое поколение оригинала | 1.0kw3.2N |
| 5 | Двигатель силовой головки | 1 | Новое поколение оригинал | 3.1kw15N |
| 6 | Шпиндель | 1 комплект (A2-6) | Шуанцян / Венао | Великая стена (CSC) |
| 7 | Винтовой подшипник X/Z | 2 комплекта | Япония NSK/NACHI | Подходящий подшипник |
| 8 | X/Z направляющая | 45 ролик 8 ползун | Тайвань Yintai | Большая предварительная нагрузка |
| 9 | Винты X/Z | 2x4008/4012 | Тайвань Йинтай | Класс C3 |
| 10 | Силовая турель | 1 комплект из 4 круглых и 2 квадратных | Fortwell | Револьверная головка BMT55 |
| 11 | Жидкость для резки водная ртуть | 1набор550W | Чуаньцзе | Тип высокого давления |
| 12 | Система смазки | 1 комплект | Хитон | Автоматическая смазка |
| 13 | X/Z муфта | 1 штука | Яркие отечественные | Стандартные детали |
| 14 | Гидравлический патрон/цилиндр | 1 комплект | Корвет | 8 дюймов |
| 15 | Гидравлическая задняя бабка | 1 комплект | Самостоятельное производство | Ручная регулировка/автоматическая блокировка |
| 16 | Гидравлическая станция | 1 комплект | Пу'ао | 2,2 кВт/60 литров |
| 17 | Основная электрика | 1 комплект | Делиси/Чжэнтай | |
| 18 | Отливки | Полный набор | Бытовая | HT250-300 |
| 19 | Конструкция кровати | 1 | Отечественная | Высокие и низкие рельсы в японском стиле 30° |
Список основных технических параметров (TC-550D)
| Артикул | Единица | Технические характеристики | Примечания |
| Диаметр поворота | mm | 550 | |
| Перемещение по оси X | mm | 240 | |
| Перемещение по оси Z | mm | 500 | От торца патрона до наконечника |
| Максимальный диаметр резания | mm | 260 | |
| Максимальная длина обработки | mm | 460 | От торца губки до кончика |
| Стандартный диаметр обработки | mm | 160 | |
| Тип шпинделя | A2-6 | Расширенная версия | |
| Сквозное отверстие для стяжной трубки | mm | 52 | |
| Сквозное отверстие шпинделя | mm | 66 | |
| Скорость вращения шпинделя | r/min | 50-3000 | Низкий центр тяжести и высокая жесткость |
| Скорость вращения силовой головки | r/min | 5000 | |
| Диаметр патрона | Inch/mm | 8 дюймов/200 | Полые |
| Быстрое перемещение по оси X | m/min | 15-25 | Роликовая направляющая с большим преднатягом |
| Быстрое перемещение по оси Z | m/min | 15-25 | Роликовые направляющие с большим преднатягом |
| Повторяемость по осям X, Z | mm | +0.005-0.008 | |
| Точность позиционирования по осям X и Z | mm | +0.005-0.008 | |
| Форма держателя инструмента/диаметр инструмента | --/mm | 12 станций/330 | Держатель электроинструмента 0°/90° Er32 |
| Ход хвостовой бабки | mm | 300 | |
| Ход втулки хвостовой бабки | mm | 100 | |
| Конусность втулки задней бабки | MT. | Морзе 5 | |
| Размер фрезы | mm | 25*25 | 2 квадратных, 2 торцевых резцедержателя в стандартной комплектации |
| Диаметр расточного прутка | mm | 32 | 2 держателя круглого инструмента в стандартной комплектации |
| Держатель/коллектор электроинструмента | --/Er | BMT55/32 | Пользовательская опция (BMT55) |
| Вес брутто | Kg | 4100 | |
| Размеры L/W/H | mm | 2400/1650/1800 |
Дополнительные принадлежности машины
| Серийный номер | Название аксессуара | Количество | Примечания |
| 1 | Напольный коврик | 4шт | Отечественные |
| 2 | Инструмент для патрона | 1 набор | Отечественные |
| 3 | Транспортер для стружки | 1 комплект | Бытовая |
| 4 | 4 круглых 2 квадратных держателя для ножей | 6 шт. | Отечественные |
| 5 | Блок резака | 0 | (Дополнительно) |

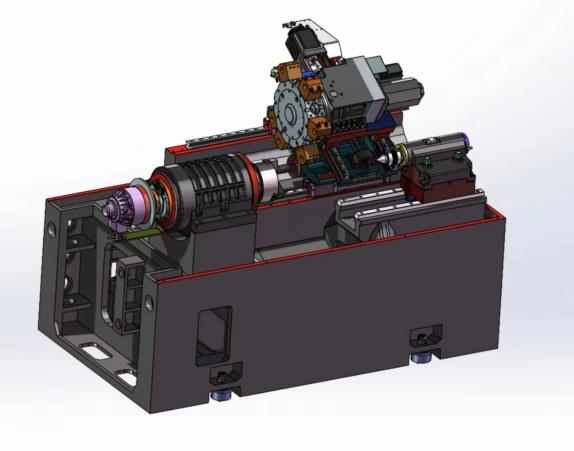

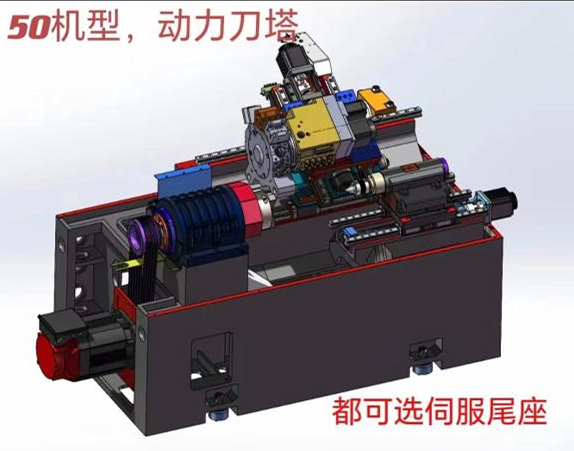

Трехмерная принципиальная схема (TC-5560D) Программируемая задняя бабка опция
Присоединение: электрический шпиндель A2-6 - опция.(11/15 кВт синхронный электрический шпиндель с постоянным магнитом)
