CRL46M
COORAY Токарный станок CRL46M с револьверной головкой и наклонной станиной FANUC/SIEMENS CNC токарно-фрезерный составной обрабатывающий центр. CRL-46M – компактный станок, оснащенный 12 серворевольверными головками с высокой жесткостью резания для обработки сложных многопрофильных издели...
Описание
маркер

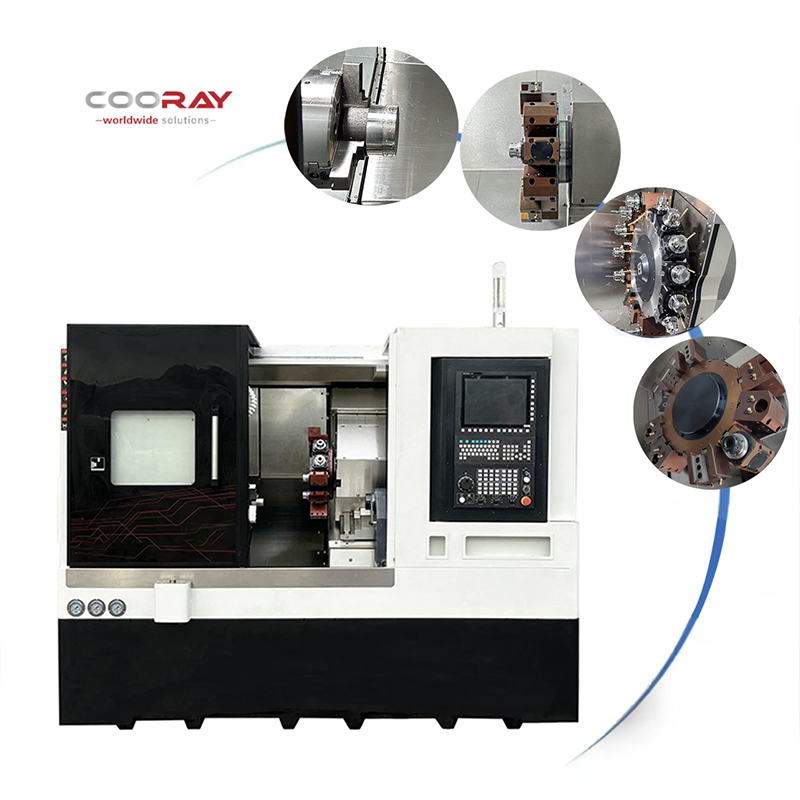

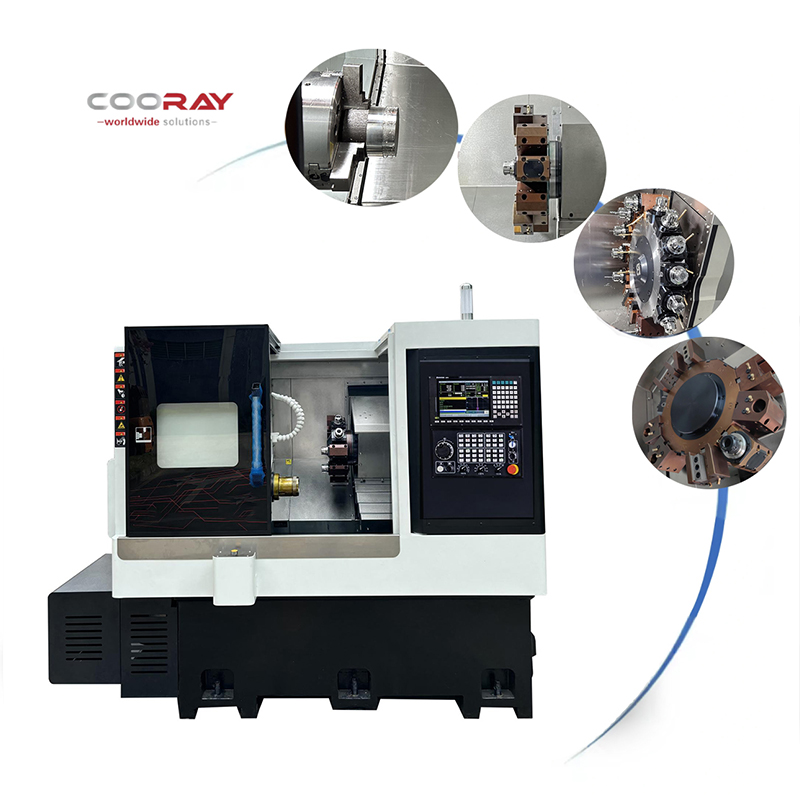

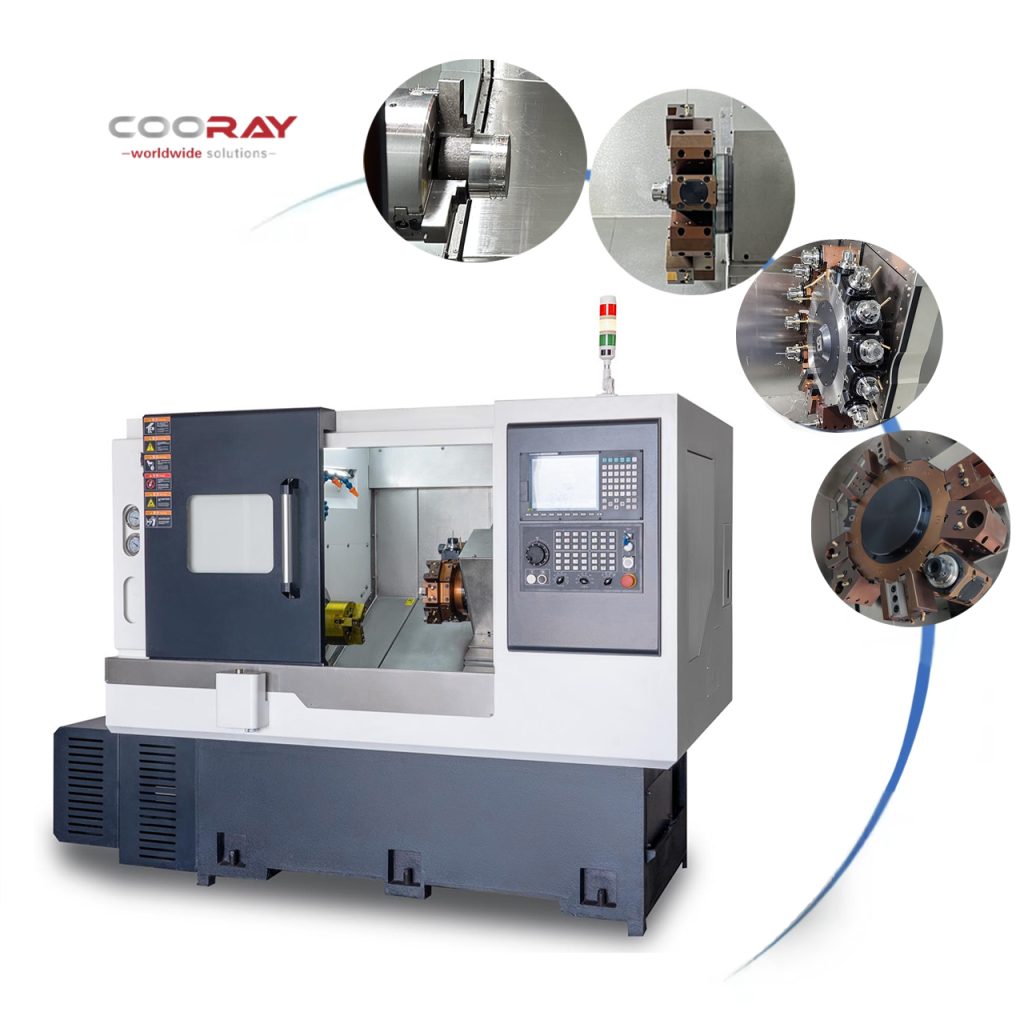

COORAY Токарный станок CRL46M с револьверной головкой и наклонной станиной FANUC/SIEMENS CNC токарно-фрезерный составной обрабатывающий центр.
CRL-46M - компактный станок, оснащенный 12 серворевольверными головками с высокой жесткостью резания для обработки сложных многопрофильных изделий. Высокая эффективность, высокая точность и низкая вибрация обеспечивают точность и стабильность обработки заготовок.
Детали введение описание
Цельный фундамент представляет собой наклонную станину с углом наклона 45°, обеспечивающую высокое качество при небольшой занимаемой площади;
Способно выполнять токарную обработку латуни, бронзы, алюминия, стали, нержавеющей стали и твердых пластмасс с диаметром прутка до Φ45 мм или отдельных заготовок до Φ380 мм.

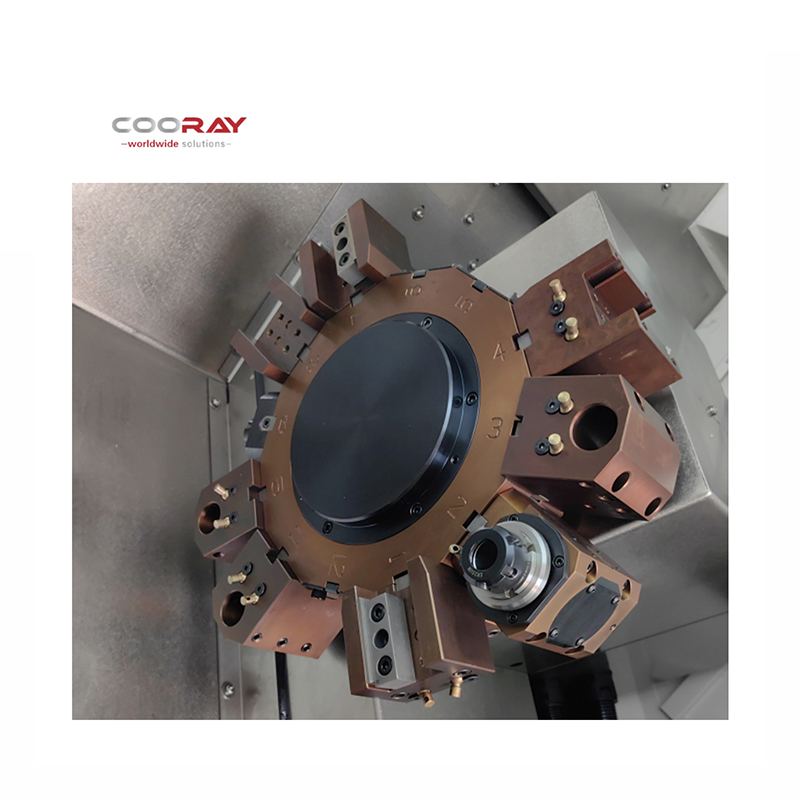

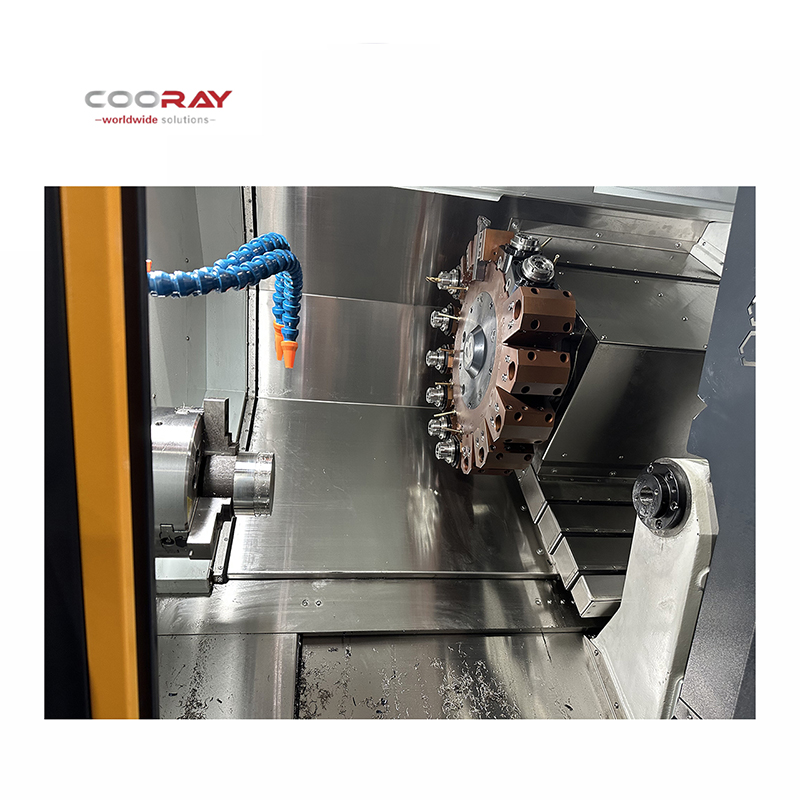

Высокопрочный чугунный корпус позволяет использовать материал с более высокой твердостью и лучшей гладкостью (меньшей шероховатостью). Оснащен программируемой гидравлической задней бабкой с ЧПУ и 12-позиционной серворевольверной головкой. Высокая жесткость резания, подходит для токарной обработки длинных осей, сверления, нарезания резьбы и других сложных многопрофильных изделий.
Оснащен автоматической системой смазки для обеспечения плавности работы трансмиссии и долгого срока службы.
Система ЧПУ работает в тандеме с высококачественными электрическими деталями, обеспечивая быструю работу и долговечность.
[Приложение: Таблица данных параметров]
| TC-400 хвостовой топ машины освещения машины список параметров(Цена: 43,000) | ||||
| Введение：Стандарт с A2-5 (NN) стандартной втулкой шпиндельного узла, Нанкин ремесло руководство и винт, Япония NACHI парные подшипники, большой перетаскивания пластины среднего перетаскивания пластины, 130 сиденье двигателя, сиденье поддержки, хвостовая бабка в сборе, колодка ноги железа, двигателя пластины, двигателя пластины винты.(Скидка 1000 за единицу при единовременном заказе от 10 единиц).
|
||||
| Артикул | Спецификация | TC-400 | Бренд | Примечания |
|
Производительность |
Максимальный диаметр вращения | 400mm | ||
| Максимальный диаметр обработки | 280mm | |||
| Максимальная длина обработки | 350mm | |||
| Ход | Перемещение по оси X | 180mm | ||
| Перемещение по оси Z | 350mm | |||
| Подача | Винты X/Z | X3210、Z3210 | Нанкинский процесс | C3 (опционально) |
| Направляющая X/Z | 35 Роликовая направляющая | Нанкинский процесс | Сильное предварительное давление | |
| Параметры точности | Повторяемость по X, Z | 0.003-0.005mm | ||
| Точность позиционирования по X, Z | 0.003-0.005mm | |||
| Кровать | Цельная конструкция с рамкой для фотографий | Высокие и низкие направляющие 30° в японском стиле | ||
| Шпиндельный узел | Максимальная скорость | 3500（rpm） | ДОЛИНА | CSC
Подшипник
|
| Диаметр отверстия | 52mm | |||
| Форма конца вала | A2-5/6 | |||
| Рекомендуемая мощность | 5.5-7.5KW | |||
| Магнитные кольцевые энкодеры | TENTA/Beneficent | |||
| Хвостовая бабка | Диаметр цанги | 80mm | ||
| Конусность центральной втулки | MT-5 | |||
| Максимальный ход центральной втулки | 100mm | |||
| Тип хвостовой бабки | Инкрустированная стальная рейка | |||
| Размеры | Приблизительные размеры в собранном виде | 2000*1450*1650mm | ||
| Вес | Вес одной оптической машины | 1650kg | ||
| Описание | 1, Оптическая машина после запуска тест, с точностью инспекции квалифицированный список.
Внутри обороны (полное уплотнение внутри обороны аксессуары, кронштейн масляной трубы, Z передней внутри обороны кронштейн плюс 3200), другие бренды блока шпинделя или электрический шпиндель закупки в соответствии с конкретными реальными ценами. 2, Внешняя защита плюс 6800, внешняя защита рекомендуется для пользователей, чтобы соответствовать их собственному стилю, масляный цилиндр, патрон, гидравлическая станция, конвейер стружки, электрические компоненты системы и так далее также рекомендуется, чтобы соответствовать их собственным. 3, Стандарт литья HT300, станина для литья деревянных форм, головная коробка, размер волочильной плиты, задняя бабка, сиденье двигателя и т.д. для литья алюминиевых форм. |
|||
| Прайс-лист на различные конфигурации оптической машины серии TC-400 | |||||||
| Модель | Шпиндельный узел | Винты / проволочные шины | Цена | Сервопривод
Турель |
Внутренняя защита
Листовой металл |
Внешняя защита
Листовой металл |
Замечания |
| TC-400 | Гу Вэй - Great Wall Bearing | Нанкинский процесс | 43000 | 7800 | 3200 | 6800 | Отладка пропусков ходовой машины |
| TC-400 | Вэлли Вэй - NSK/SKF | Нанкинский процесс | 47200 | 7800 | 3200 | 6800 | Отладочный станок проходит |
| TC-400 | Гу Вэй - Great Wall Bearing | Иньтай/Шаньинь | 44800 | 7800 | 3200 | 6800 | Ввод в эксплуатацию ходовой машины проходит |
| TC-400 | Валли Вэй - NSK/SKF | Интай/Шаньинь | 49000 | 7800 | 3200 | 6800 | Отладочный станок проходит |
| TC-400 | Гу Вэй - Great Wall Bearing | Япония THK | 49000 | 7800 | 3200 | 6800 | Ввод в эксплуатацию ходовой машины проходит |
| TC-400 | Долина Вэй - NSK/SKF | Япония THK | 53200 | 7800 | 3200 | 6800 | Отладка работает машина квалифицированных |
Добавлено:
1, Уровень точности винта C3, точность подшипника P4уровень, оптические машины котировки, включая налог не включает в себя фрахт.

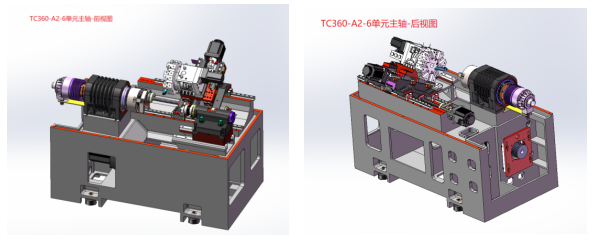

2, TC-400 тип оптической машины может быть опционально A2-6 блок шпинделя (плюс 2000).
3, Другой дополнительный шпиндель единицы других брендов или винтовой направляющей, конкретные обсуждения.
4, Фиксированная конфигурация револьверной головки для трех и алмазной звезды 80 высоты центра (за исключением привода револьверной головки), цена внутренней и внешней защиты с установкой (опционально).

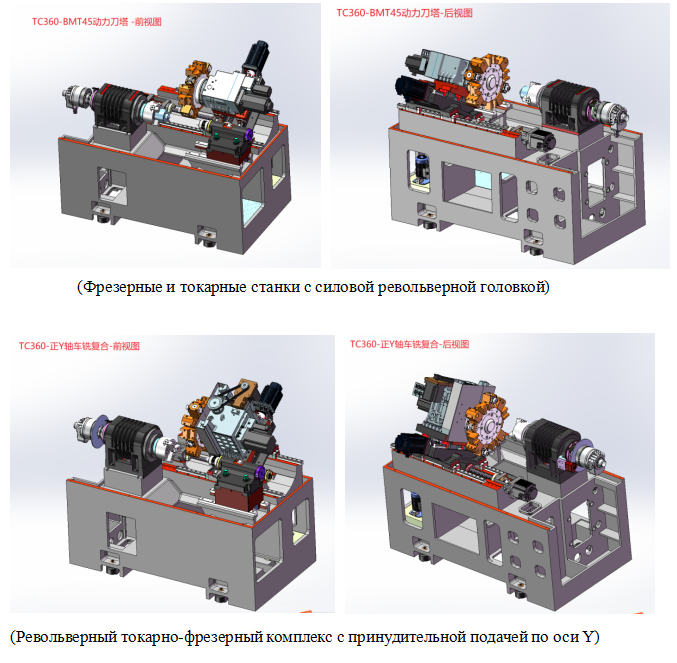

Дополнительная силовая револьверная головка BMT40, силовая револьверная головка с положительной осью Y (трехмерная демонстрация).
