CRL200MSL
COORAY CRL200MSL живая револьверная косая станина хвостовая бабка двойной шпиндель FANUC ЧПУ токарный фрезерный составной обрабатывающий центр токарный станок. CRL200MSL – многофункциональный токарно-фрезерный центр, станок оптимизирован с точки зрения прочности, динамической и статическ...
Описание
маркер

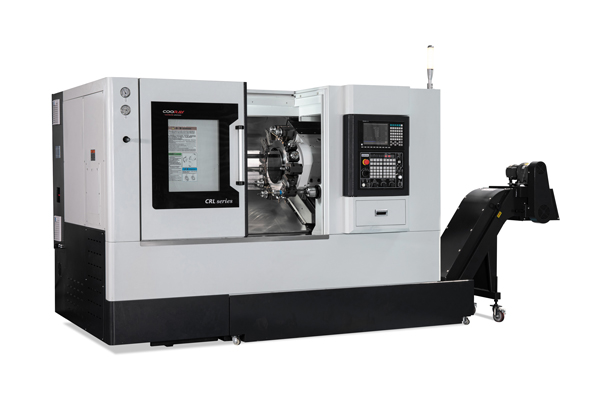

COORAY CRL200MSL живая револьверная косая станина хвостовая бабка двойной шпиндель FANUC ЧПУ токарный фрезерный составной обрабатывающий центр токарный станок.
CRL200MSL - многофункциональный токарно-фрезерный центр, станок оптимизирован с точки зрения прочности, динамической и статической жесткости всей машины, механической структуры основных частей, защиты и охлаждения и т.д. Станок оснащен осью Y и мощной функцией фрезерования, которая может выполнить большинство или всю обработку сложных деталей за одну установку, и подходит для обработки сложных фасонных деталей.
Детали введение описание

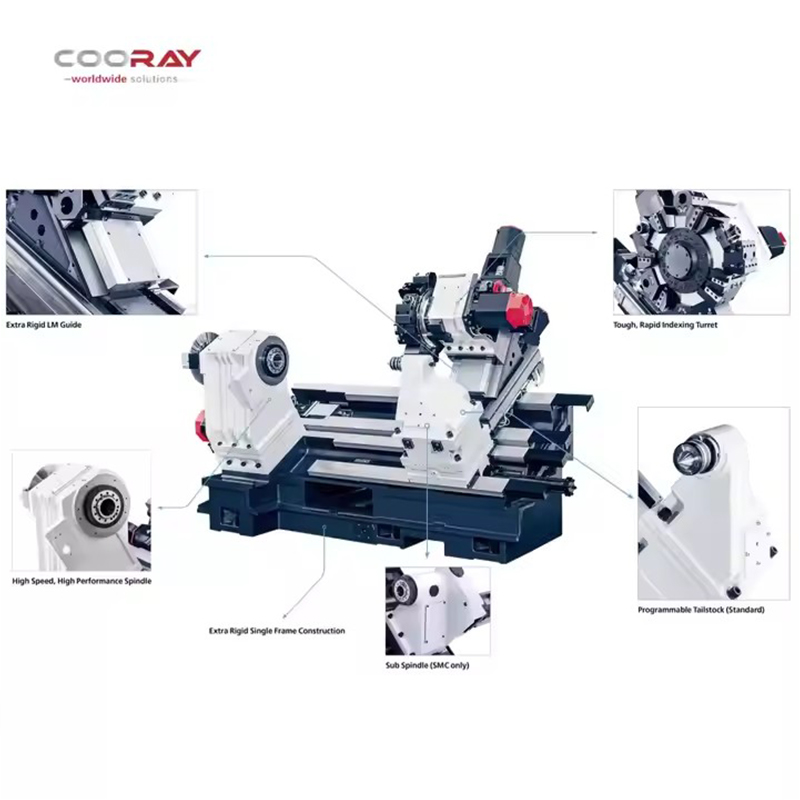

Прочность, динамическая и статическая жесткость, механическая структура основных частей, защита и охлаждение всей машины разработаны в соответствии с токарным центром. Это полнофункциональный станок с ЧПУ, обладающий хорошей жесткостью и точностью, хорошим сохранением точности, высокой производительностью, приятным управлением, красивым внешним видом и идеальным эффектом предотвращения утечек. Станок имеет высокопрочную чугунную станину, 45-градусную наклонную направляющую, высокоточную структуру шпинделя со сквозным отверстием и хорошие антисейсмические характеристики. Станок оснащен многопозиционным электрическим держателем инструмента, позволяющим производить смену инструмента в непосредственной близости. Станок оснащен системой ЧПУ GSK988, которая реализует двухосевое управление станком. Он может вращать все виды внутренних и внешних цилиндрических поверхностей, конические поверхности, дуговые поверхности, все виды резьбы, выполнять сверление, расширение, шарнирную обработку, накатывание и растачивание.
Он подходит для автомобильной, легкой, машиностроительной и других отраслей промышленности.
Применяемые отрасли
Он подходит для автомобильной, легкой, машиностроительной и других отраслей промышленности.
[Приложение: Таблица данных параметров]
| Технические параметры | ||
| Диапазон обработки и производительность | Максимальный диаметр вращения | 700mm |
| Максимальный диаметр обработки | 340mm | |
| Максимальная длина обработки | 520mm | |
|
Ход |
Ход оси X | 215 мм (радиус) |
| Перемещение по оси Z | 100mm(±50mm) | |
| Перемещение по оси W | 570mm | |
|
Главная ось |
Выходная мощность | 15KW |
| Форма торца | A2-6 | |
| Максимальная скорость★1 | 4000rpm | |
| Патрон | 8-дюймовый полый | |
| Диаметр сквозного отверстия шпинделя | 51mm | |
| Задняя бабка | Гидравлический программируемый | |
|

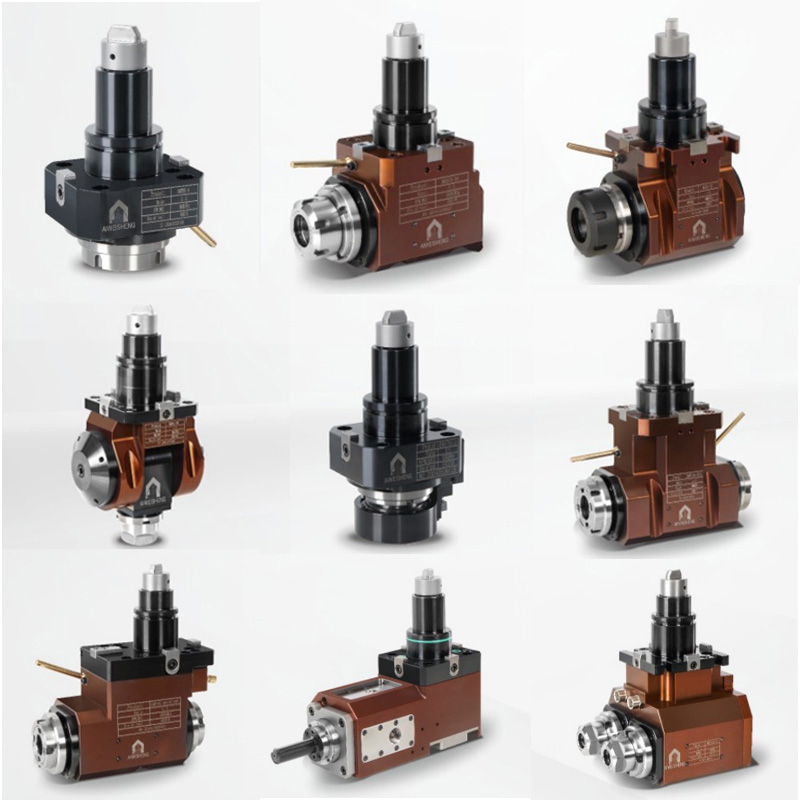

Револьверная головка |
Емкость инструмента | 12 шт. |
| Размер корпуса токарного резца | 25mm´25mm | |
| Максимальный диаметр растачивания | Æ40mm | |
| Ширококорпусная модель BMT65 по заказу KBS; опционально предлагается 15-позиционная модель BMT55 | ||
|
Фрезерный шпиндель |
Максимальная скорость вращения фрезерного шпинделя | 6000rpm |
| Выходная мощность (непрерывная/25%ED) | 5.0Kw | |
| Максимальный диаметр концевой фрезы | Æ20mm | |
| Максимальный диаметр сверлильного инструмента | Æ20mm | |
| Максимальный диаметр ответвителя | M20´2.5 | |
|
Подача |
Скорость перемотки по оси X | 25000mm/min |
| Скорость перемотки по оси Z | 25000mm/min | |
| Скорость перемотки по оси C | 500rpm | |
| Мощность двигателя X/Z | 2.4KW | |
| Размер станка (без транспортера стружки, панели управления и т.д.) | 2700mm(L)×1800mm(W)×1915mm(H) | |
| Вес станка нетто | 5000Kg | |
| Температура окружающей среды | 5～40℃ | |
| Относительная влажность окружающей среды | ≤75% | |
