CRL200ML

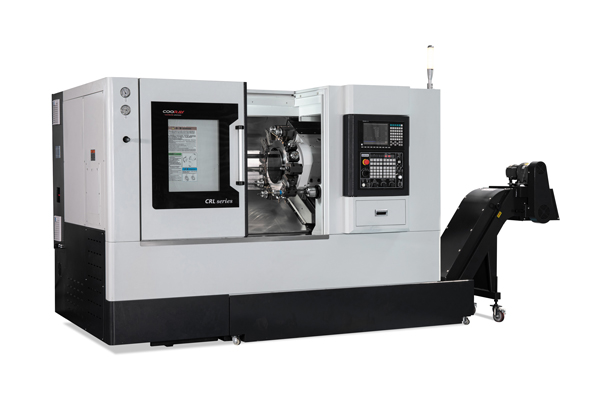

COORAY CRL200ML живая револьверная косая станина задней бабки FANUC/SIEMENS ЧПУ токарный фрезерный составной обрабатывающий центр токарный станок. CRL200ML – многофункциональный токарно-фрезерный центр, станок оптимизирован с точки зрения прочности, динамической и статической жесткости в...
Описание
маркер
COORAY CRL200ML живая револьверная косая станина задней бабки FANUC/SIEMENS ЧПУ токарный фрезерный составной обрабатывающий центр токарный станок.
CRL200ML - многофункциональный токарно-фрезерный центр, станок оптимизирован с точки зрения прочности, динамической и статической жесткости всей машины, механической структуры основных частей, защиты и охлаждения и т.д. Станок оснащен осью Y и мощной функцией фрезерования, которая может выполнить большинство или всю обработку сложных деталей за одну установку, и подходит для обработки сложных фасонных деталей.
Детали введение описание

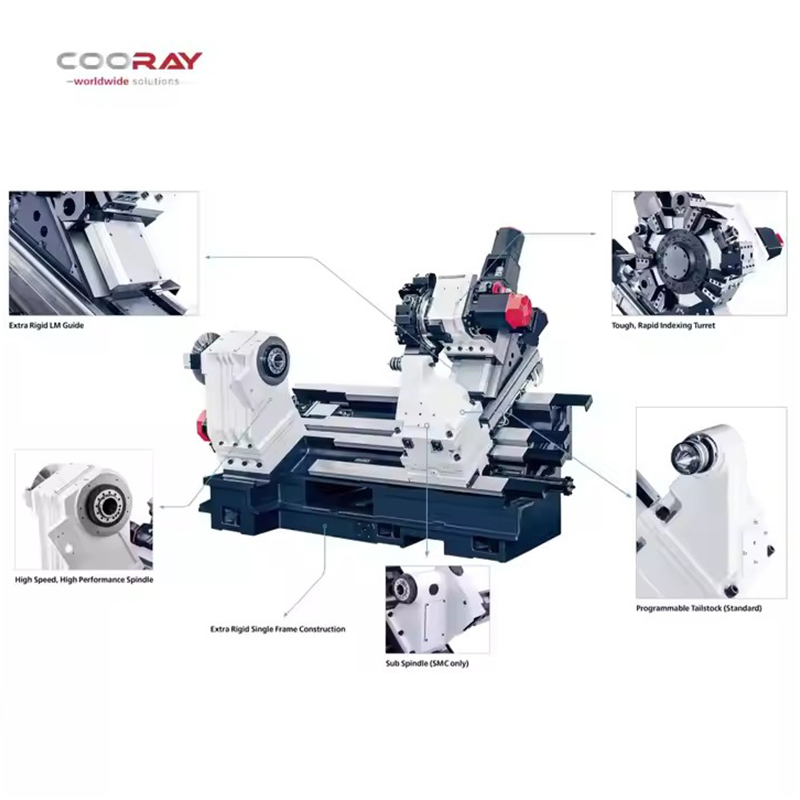

Прочность, динамическая и статическая жесткость, механическая структура основных частей, защита и охлаждение всей машины разработаны в соответствии с токарным центром. Это полнофункциональный станок с ЧПУ, обладающий хорошей жесткостью и точностью, хорошим сохранением точности, высокой производительностью, приятным управлением, красивым внешним видом и идеальным эффектом предотвращения утечек. Станок имеет высокопрочную чугунную станину, 45-градусную наклонную направляющую, высокоточную структуру шпинделя со сквозным отверстием и хорошие антисейсмические характеристики. Станок оснащен многопозиционным электрическим держателем инструмента, позволяющим производить смену инструмента в непосредственной близости. Станок оснащен системой ЧПУ GSK988, которая реализует двухосевое управление станком. Он может вращать все виды внутренних и внешних цилиндрических поверхностей, конические поверхности, дуговые поверхности, все виды резьбы, выполнять сверление, расширение, шарнирную обработку, накатывание и растачивание.
Применяемые отрасли
Он подходит для автомобильной, легкой, машиностроительной и других отраслей промышленности.
[Приложение: Таблица данных параметров]
| Технические характеристики станка (стандартная спецификация основного узла) | ||
| Объем и производительность обработки | Максимальный диаметр обточки | 700 мм |
| максимальный диаметр обработки | 340mm | |
| Максимальная длина обработки | 520 мм | |
|
Маршрут или расстояние перемещения |
Перемещение по оси X | 215 мм (радиус) |
| Перемещение по оси Y | 100 мм (±50 мм) | |
| Перемещение по оси Z | 570 мм | |
| Перемещение по оси W | 600 мм | |
| Главная ось | Выходная мощность (непрерывная / 40%ED) | 18 кВт (105 Н.м) |
| Форма конца | A2-6 | |
| Максимальная скорость★ 1 | 4 000 об/мин | |
| Картридж | 8 дюймов полый | |
| Диаметр сквозного отверстия главного вала | 51 мм (опционально 66 мм) | |
| Вторая главная ось | Выходная мощность (непрерывная / 40%ED) | 11 кВт (60 Н.м) |
| Форма конца | A2-5 | |
| Максимальная скорость★ 1 | 5 000 об/мин | |
| Картридж | 6 дюймов полый | |
| Главный вал через отверстие | Китай реальный | |
| Скорость перемещения | 25 м/мин | |
| Тайваньская главная ось Pusen + двигатель прямого подключения | Электрический шпиндель | |
| DOTA | Вместимость инструментов | 12 пистолетов |
| Размер корпуса инструмента | 25mm´ 25 мм | |
| Максимальный диаметр расточного инструмента | Æ 40 мм | |
| KBS заказной BMT65 с широким корпусом; опционально 15 рабочих мест BMT55 | ||
| Фрезерный шпиндель | Максимальная скорость вращения фрезерного шпинделя | 60 00 об/мин |
| Выходная мощность (непрерывная / 25%ED) | 5.0 кВт Тайваньский серводвигатель нового поколения | |
| Максимальный диаметр вертикальной фрезы | Æ20mm | |
| Максимальный диаметр режущего инструмента | Æ20mm | |
| Максимальный диаметр метчика | M20 2.5´ | |
| Подача | Скорость перемещения по оси X | 25000 мм/мин |
| Скорость перемотки по оси Y | 10000 мм/мин | |
| Скорость перемещения по оси Z | 25000 мм/мин | |
| Скорость перемещения по оси C | 5 00 об/мин | |
| Мощность двигателя X/Z1/Z2/Y | 2.4KW Тайвань нового поколения | |
| Размер станка (без учета стружколома, панели управления и т.д.) | 2700 мм (Д) ×1800 мм (Ш) ×1915 мм (В) | |
| Общий вес станка | 5500 кг | |
| Температура окружающей среды | 5~40℃ | |
| Относительная влажность окружающей среды | ≤75% | |
