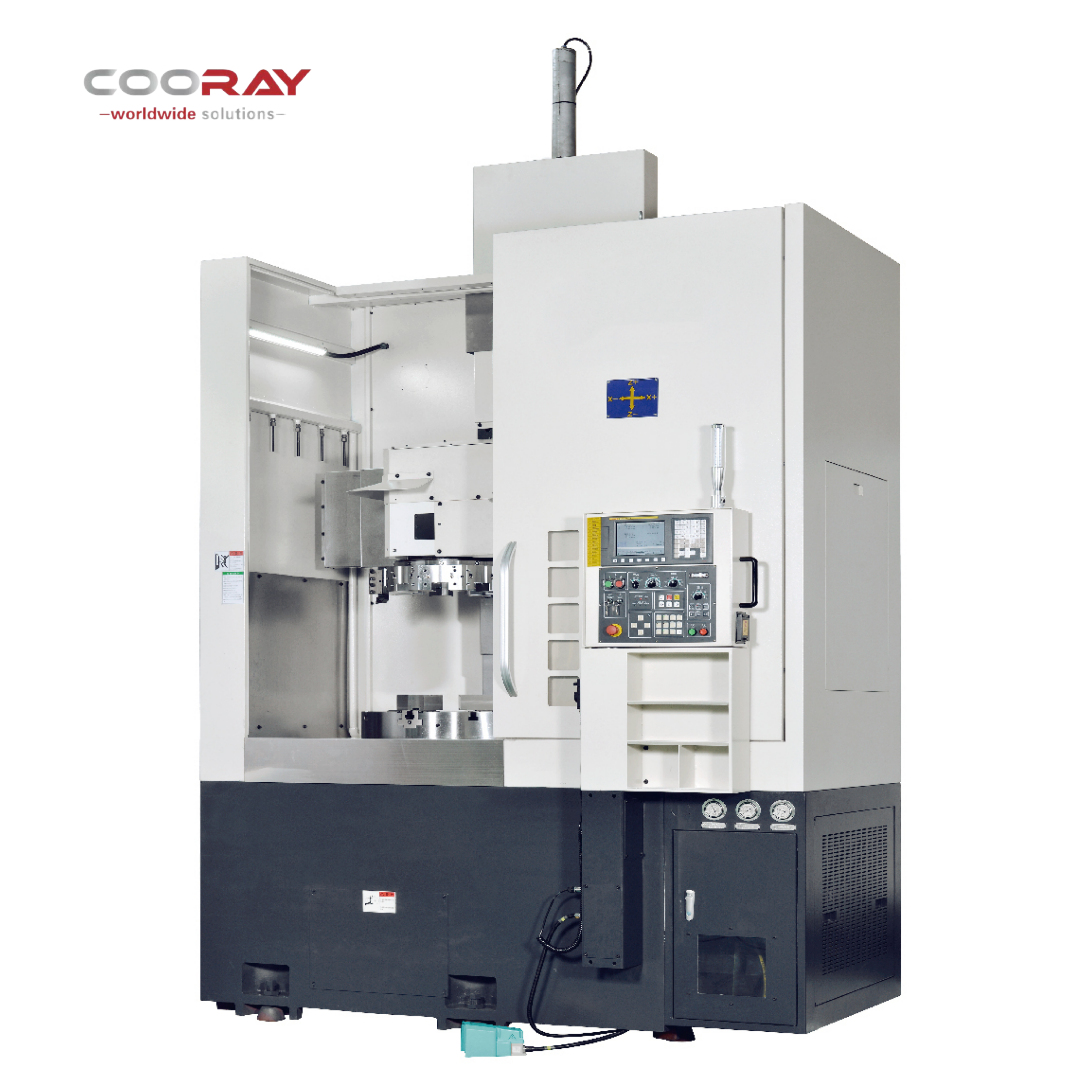

CRL1000ATC
Особенности вертикального токарного станка с ЧПУ CRL1000ATC Все узлы станка изготовлены из высококачественного чугуна по коробчатой конструктивной схеме. Детали проходят специальный отжиг для снятия внутренних напряжений, материал обладает высокой прочностью. Благодаря коробчатой конструкции ко...
Описание
маркер
Особенности вертикального токарного станка с ЧПУ CRL1000ATC
-
Все узлы станка изготовлены из высококачественного чугуна по коробчатой конструктивной схеме. Детали проходят специальный отжиг для снятия внутренних напряжений, материал обладает высокой прочностью. Благодаря коробчатой конструкции корпус имеет повышенную жёсткость и прочность, что обеспечивает устойчивость к тяжёлой резке и стабильную повторяемость точности обработки на всём сроке эксплуатации.
-
Основание и шпиндельная бабка выполнены как единая коробчатая конструкция с толстыми и многослойными рёбрами жёсткости. Это эффективно сдерживает тепловые деформации, выдерживает статические и динамические крутильные нагрузки, гарантируя высокую жёсткость и стабильность станины.
-
Стойка выполнена в виде симметричной сотовой коробчатой структуры с внутренними толстостенными рёбрами и перфорированными элементами для снятия внутренних напряжений. Конструкция создаёт надёжную опору суппорта при тяжёлой резке, сохраняя стабильную высокую жёсткость и точность работы оборудования.
-
Высокоточная и сверхжёсткая шпиндельная головка: станок оснащён мощным серводвигателем шпинделя FANUC мощностью 18,5/22 кВт.
-
В шпинделе установлены подшипники марок SKF и NSK. Данные подшипники выдерживают большие осевые и радиальные нагрузки, обеспечивают идеальную точность и стабильность при длительной тяжёлой резке, отличаются низким коэффициентом трения, эффективным теплоотводом и высокой опорной жёсткостью шпинделя.
-
Оси X/Z имеют прямой привод от переменных серводвигателей FANUC через крупнодиаметровые шариковые винты класса точности C3 с предварительным натягом. Предварительный натяг компенсирует тепловое расширение и повышает жёсткость передачи, отсутствуют погрешности накопления, характерные для ременных передач, что гарантирует отличную точность позиционирования и повторяемость. В качестве опор используются высокоточные конические шариковые подшипники.
-
Оси X/Z оснащены сверхнагрузочными линейными направляющими с повышенной жёсткостью и низким коэффициентом трения. Они обеспечивают высокоскоростную подачу, снижают износ направляющих и сохраняют точность станка на долгий период. Малое трение обеспечивает быструю реакцию осей, высокую точность обработки и возможность ведения высоконагруженных режимов резки.
-
Система смазки: станок оснащён централизованной автоматической системой смазки с сбросом давления. Современная прерывистая подача масла с регулировкой времени, объёма и давления индивидуально для каждой точки смазки обеспечивает своевременную подачу нужного объёма смазочного материала во все узлы трения, гарантируя бесперебойную долговременную работу оборудования без поломок из-за недостатка смазки.
-
Полная защитная обшивка: проектирование кожухов учитывает современные строгие требования охраны окружающей среды и безопасности оператора, сочетает эстетичный внешний вид, экологичность и эргономику. Полностью герметичная обшивка предотвращает разбрызгивание охлаждающей жидкости и стружки за пределы станка, поддерживая чистоту рабочего пространства. С обеих сторон станка установлены форсунки для промывки станины охлаждающей жидкостью, что предотвращает скопление стружки на основании.
| Параметр | Единица измерения | CRL1000ATC |
|---|---|---|
| Максимальный диаметр вращения | мм | 1200 |
| Максимальный диаметр обработки | мм | 1000 |
| Максимальная высота обработки | мм | 800 |
| Максимальный вес обрабатываемой детали | кг | 1800 |
| Трехкулачковый гидравлический патрон | дюйм | 24″ |
| Частота вращения шпинделя | об/мин | 20 ~ 1500 (двухступенчатая) |
| Максимальный крутящий момент шпинделя | Н·м | 3069 |
| Диаметр подшипника шпинделя | мм | 200 |
| Конец шпинделя | — | A2-11 |
| Тип револьверной головки | — | ATC (автоматическая смена инструмента) |
| Количество устанавливаемых инструментов | шт. | 12 |
| Тип хвостовика инструмента | — | BT50 |
| Максимальный вес инструмента | кг | 50 |
| Максимальная нагрузка на магазин инструментов | кг | 600 |
| Время смены инструмента | сек | 40 |
| Ход по оси X | мм | -50~680 |
| Ход по оси Z | мм | 815 |
| Быстрая подача по оси X | м/мин | 20 |
| Быстрая подача по оси Z | м/мин | 20 |
| Мощность двигателя шпинделя FANUC | кВт | 18.5/22 |
| Серводвигатель оси X (FANUC) | кВт | 4 |
| Серводвигатель оси Z (FANUC) | кВт | 4 |
| Гидравлический двигатель | кВт | 2.2 |
| Двигатель насоса охлаждающей жидкости | кВт | 1 кВт × 3 |
| Габаритные размеры станка (Д × Ш) | мм | 4450 × 2750 |
| Высота станка | мм | 4700 |
| Примерный вес станка (нетто) | кг | 18000 |
| Общая потребляемая мощность | кВА | 60 |
