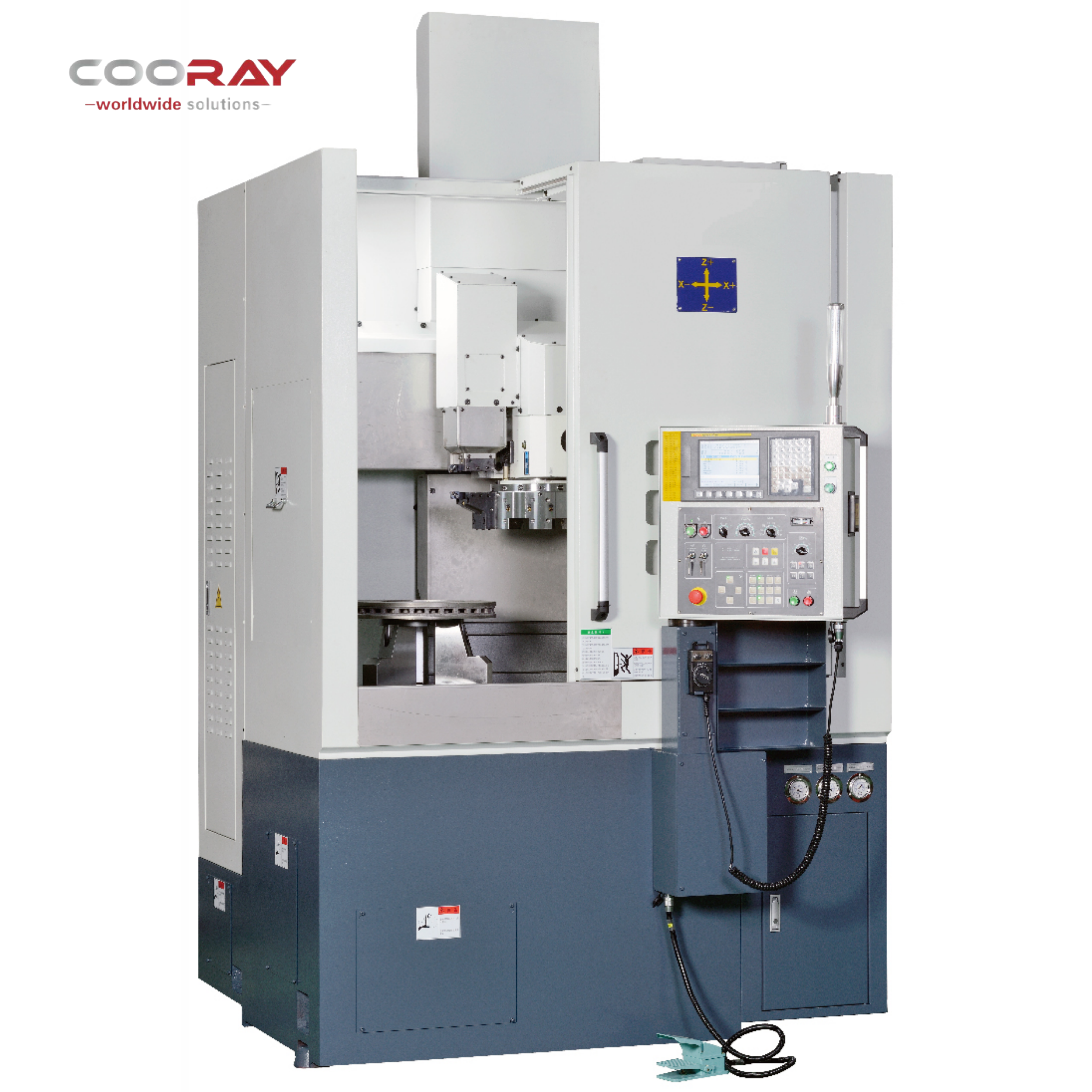

CR450ES
Конструкция вертикального токарного станка с ЧПУ CR450ES Основные узлы головной части, включая станину, стойку, главный суппорт, вспомогательный суппорт и другие элементы, изготовлены из высококачественного чугуна Meehanite. Детали проходят двукратный отжиг для снятия внутренних напряжений, что г...
Описание
маркер

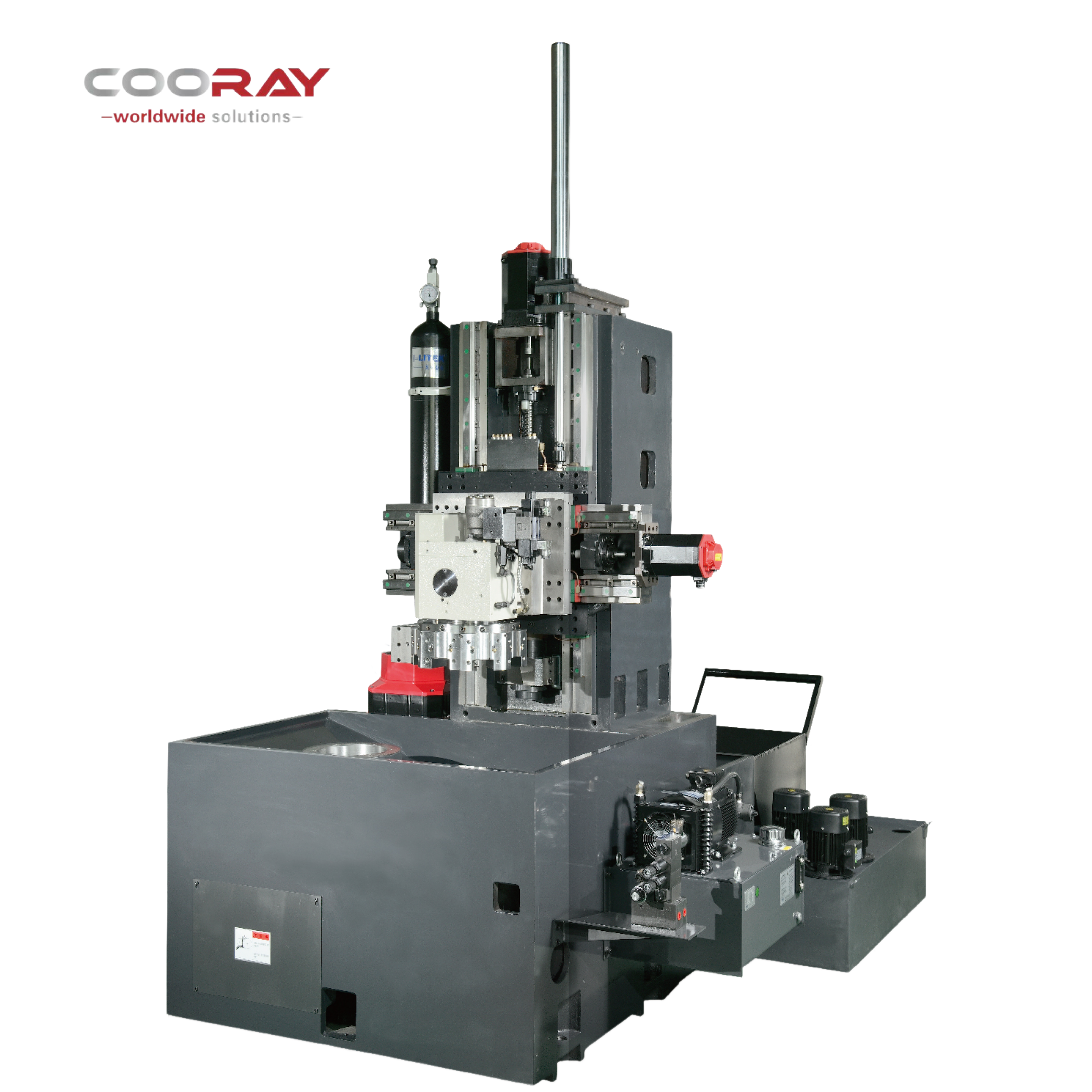

Конструкция вертикального токарного станка с ЧПУ CR450ES
Основные узлы головной части, включая станину, стойку, главный суппорт, вспомогательный суппорт и другие элементы, изготовлены из высококачественного чугуна Meehanite. Детали проходят двукратный отжиг для снятия внутренних напряжений, что гарантирует сохранение точности на долгий срок.
- Подходит для проектирования гибких производственных систем
- Возможность свободного выбора расположения шпинделя слева или справа
- Легко интегрируется с манипуляторами и автоматическими механизмами загрузки/выгрузки заготовок
Быстропозиционирующая револьверная головка
- Револьверная головка на 8 позиций оснащена системой двустороннего выбора ближайшего инструмента
- Смена соседних инструментов занимает всего 0,6 секунды, смена самых удаленных инструментов — 0,9 секунды
- В головке можно устанавливать инструменты с внешним диаметром хвостовика 32×32 мм и инструменты для внутренней обработки диаметром до 50 мм
- Револьверная головка фиксируется изогнутой зубчатой муфтой с гидравлическим зажимом, обеспечивая высокую точность смены инструмента и повышенную жёсткость
- Защитный кожух предотвращает попадание стружки внутрь механизма
- Доступны варианты револьверных головок: вертикальная, секционная, а также приводная фрезерная головка с приводом инструментов
- Возможна опциональная установка серводвигательной револьверной головки
Станина и прецизионный шпиндельный узел
- Станина выполнена с большим углом наклона, оснащена задней выгрузкой стружки и системой подачи охлаждающей жидкости с обеих сторон основания на 360°, что обеспечивает эффективное удаление стружки из зоны обработки
- Конструкция монолитного вертикального шпинделя с гильзой удобна для разборки и технического обслуживания
- Патрон расположен вверх, что гарантирует устойчивость при установке и снятии крупногабаритных заготовок большого диаметра
- В шпинделе установлены прецизионные подшипники японского бренда NSK класса точности P4, обладающие отличной осевой устойчивостью к осевым нагрузкам и радиальной жёсткостью. Это сохраняет точность станка при тяжёлой резке
- Шпиндель проходит 100% динамическую балансировку
| Параметр | Единица измерения | 450ES |
|---|---|---|
| Максимальный диаметр вращения | мм | Ø640 |
| Максимальный диаметр обработки | мм | 620 |
| Максимальная высота обработки | мм | 460 |
| Максимальный диаметр обработки торца тормозного диска | мм | 530 |
| Трехкулачковый гидравлический патрон | дюйм | 12″ |
| Частота вращения шпинделя | об/мин | 50 ~ 2500 |
| Диаметр подшипника шпинделя | мм | Ø120 |
| Конец шпинделя | — | A2-8 |
| Тип револьверной головки | — | Горизонтальная |
| Количество инструментов | шт. | 8 |
| Размер инструмента | мм | □32, Ø40 |
| Ход по оси X | мм | 320 |
| Ход по оси Z | мм | 500 |
| Быстрая подача по оси X | м/мин | 20 |
| Быстрая подача по оси Z | м/мин | 24 |
| Мощность двигателя шпинделя | кВт | 15/18.5 |
| Мощность серводвигателя оси X | кВт | 1.8 |
| Мощность серводвигателя оси Z | кВт | 3 |
| Мощность серводвигателя оси Y | кВт | 1.2 |
| Гидравлический двигатель | кВт | 2.2 |
| Двигатель насоса охлаждающей жидкости | кВт | 1 кВт × 3 |
| Габаритные размеры станка (Д × Ш) | мм | 3200 × 1830 |
| Высота станка | мм | 3300 |
| Вес станка (нетто) | кг | 6000 |
| Общая потребляемая мощность | кВА | 45 |
