CR-DT-WE800

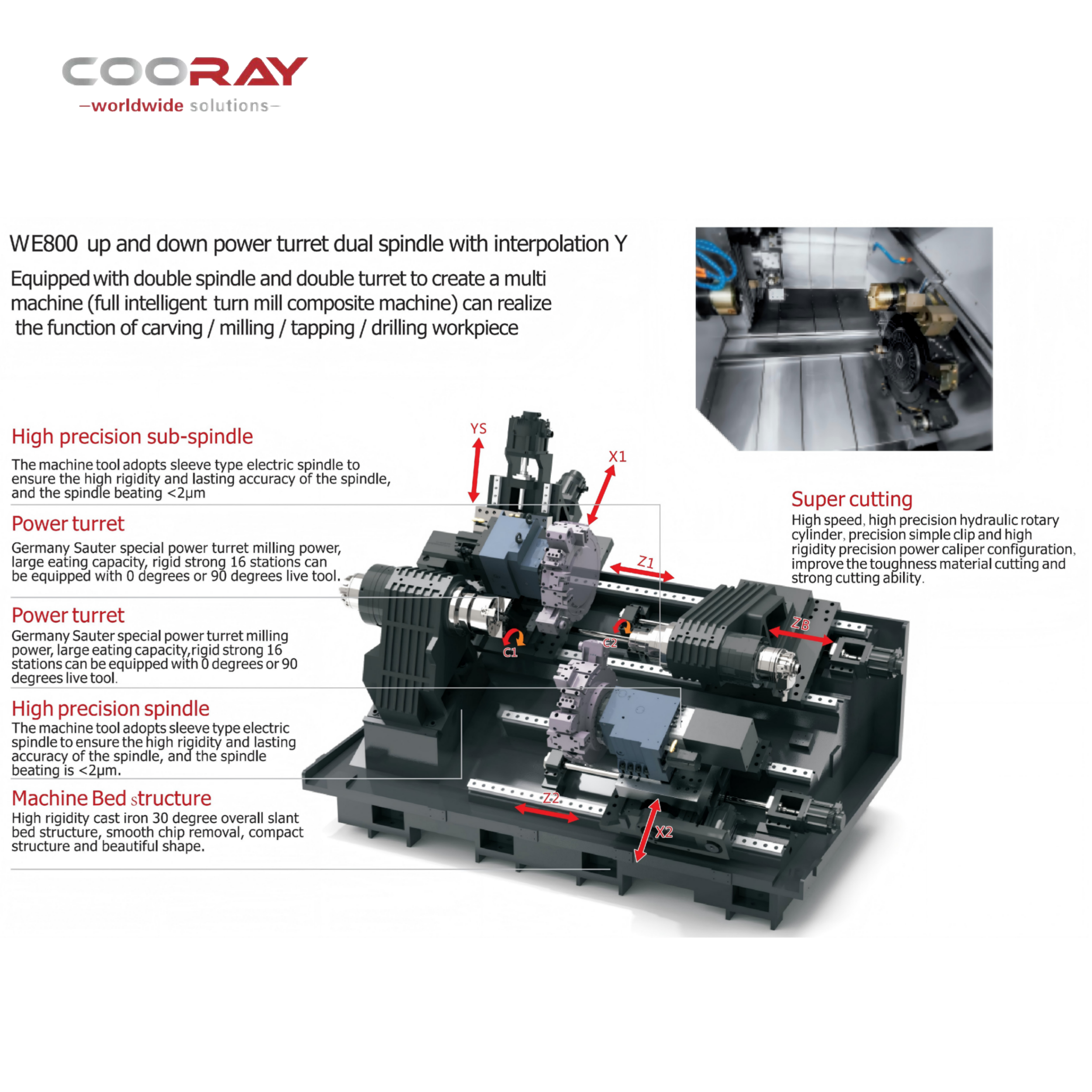

Интерполяционная ось Y, верхняя и нижняя приводные револьверные головки, двойной шпиндель Конструкция с двумя шпинделями и двумя револьверными головками позволяет выполнять сложные операции точения, фрезерования, сверления, нарезания резьбы и т. д. за одну установку. Станок оснащен немецкой серв...
Описание
маркер
Интерполяционная ось Y, верхняя и нижняя приводные револьверные головки, двойной шпиндель
| Параметр | Показатель |
|---|---|
| Система управления | SYNTEC / FANUC 220TB, FANUC Oi-TF PLUS |
| Шпиндель | |
| Конус шпинделя | A2-6 |
| Максимальный диаметр обрабатываемого прутка | Φ52 мм |
| Максимальная скорость вращения | 4000 об/мин |
| Вспомогательный шпиндель | |
| Конус шпинделя | A2-5 |
| Максимальный диаметр обрабатываемого прутка | Φ45 мм |
| Максимальная скорость вращения | 5000 об/мин |
| Диапазон обработки | |
| Максимальная длина обработки | 380 мм |
| Максимальный диаметр обработки | Φ280 мм |
| Точность | |
| Погрешность позиционирования | 0,005 мм |
| Погрешность повторного позиционирования (X/Y/Z) | 0,005 / 0,005 / 0,008 мм |
| Револьверная головка | |
| Количество револьверных головок | 2 шт. |
| Количество инструментов | T16 + T16 |
| Наружный диаметр хвостовика инструмента | 25 мм |
| Внутренний диаметр хвостовика инструмента | Φ32 мм |
| Скорость вращения фрезы | 6000 об/мин |
| Диаметр хвостовика фрезы | Φ1–Φ20 мм |
| Ход осей | |
| Ход по оси X1/X2 | 320 мм |
| Ход по оси Z1/Z2 | 800 мм |
| Ход по оси YS1/YS2 | ±50 мм |
| Ход по оси ZB | 800 мм |
| Скорость хода | |
| Максимальная скорость по осям X/Y/Z | 24 м/мин, 16 м/мин, 30 м/мин |
| Прочие параметры | |
| Габаритные размеры станка (Д × Ш × В) | 2984 × 2825 × 2044 мм |
| Вес станка | 8 т |
