C2-40x25x85
C2-40x25x85 Держатель инструмента VDI аксиальный, левый Оправки блоки VDI используются в токарных станках с ЧПУ и обрабатывающих центрах с ЧПУ для фиксации токарных резцов, расточных, отрезных резцов, корпусных сверл, цанг и т. д. Это система быстрой замены инструментов, которая обеспечивает б...
Описание
маркер
C2-40x25x85 Держатель инструмента VDI аксиальный, левый
Оправки блоки VDI используются в токарных станках с ЧПУ и обрабатывающих центрах с ЧПУ для фиксации токарных резцов, расточных, отрезных резцов, корпусных сверл, цанг и т. д. Это система быстрой замены инструментов, которая обеспечивает быстрое и точное закрепление их в револьверной головке с креплением типа VDI.
Инструментальные блоки VDI подбираются в зависимости от направления вращения шпинделя, расположения револьверной головки станка (слева или справа), типа токарной обработки, а также определяющего размера (20, 25, 30, 40, 50, 60 мм).
В ассортименте магазина представлены статические (стационарные) резцедержатели системы VDI и приводные блоки VDI.
Детали введение описание
Серия VDI C2, статический стационарный блок VDI, резцедержатели аксиальные, левые. Хвостовик стандарт DIN 69880 (ГОСТ 24900).

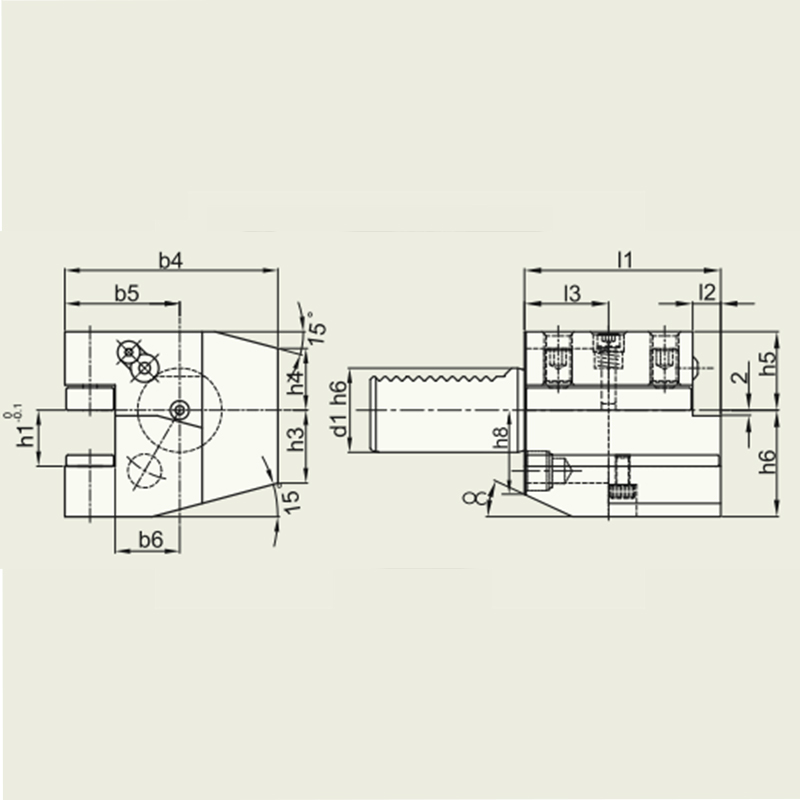

Резцедержатель VDI40 тип C2, аксиальный, левый. Базовая опорная поверхность расположена ниже оси центров (оси вращения шпинделя). Для наружной токарной обработки и торцевого точения.
Базовая опорная поверхность для крепления инструмента расположена вдоль оси хвостовика. Резец устанавливается пластиной вверх, опорная поверхность резца ниже оси центров.
Аксиальный тип оправок VDI используется для разнообразной наружной токарной обработки ‒ цилиндрической, конической или контурной. Блоки VDI тип C оптимально подходят для канавочных резцов (канавок на торце).
Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.
[Приложение: Таблица данных параметров]
