B8-30x20x60
B8-30x20x60 Держатель инструмента VDI радиальный перевернутый, левый, удлиненный Оправки блоки VDI используются в токарных станках с ЧПУ и обрабатывающих центрах с ЧПУ для фиксации токарных резцов, расточных, отрезных резцов, корпусных сверл, цанг и т. д. Это система быстрой замены инструменто...
Описание
маркер
B8-30x20x60 Держатель инструмента VDI радиальный перевернутый, левый, удлиненный
Оправки блоки VDI используются в токарных станках с ЧПУ и обрабатывающих центрах с ЧПУ для фиксации токарных резцов, расточных, отрезных резцов, корпусных сверл, цанг и т. д. Это система быстрой замены инструментов, которая обеспечивает быстрое и точное закрепление их в револьверной головке с креплением типа VDI.
Инструментальные блоки VDI подбираются в зависимости от направления вращения шпинделя, расположения револьверной головки станка (слева или справа), типа токарной обработки, а также определяющего размера (20, 25, 30, 40, 50, 60 мм).
В ассортименте магазина представлены статические (стационарные) резцедержатели системы VDI и приводные блоки VDI.
Детали введение описание
Серия VDI В8, статический стационарный блок VDI, резцедержатели радиальные, обратные, левые, длинные. Хвостовик стандарт DIN 69880 (ГОСТ 24900).
Резцедержатель VDI30 тип B8, радиальный обратный, левый, удлиненная серия. Базовая опорная поверхность расположена выше оси центров (оси вращения шпинделя). Держатели в револьверную головку для радиального и продольного наружного точения. Тип держателя B8 по назначению и виду такой же, как B4, но имеет большую длину опорной и зажимной поверхности, что придает большую жесткость закрепления инструмента.
Блок инструментальный VDI типа B8 для резцов с прямоугольным сечением. Этот тип оправок VDI используется для наружной продольной обработки и торцевого точения. Резец устанавливается пластиной вниз, опорная поверхность резца выше оси центров.
Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.

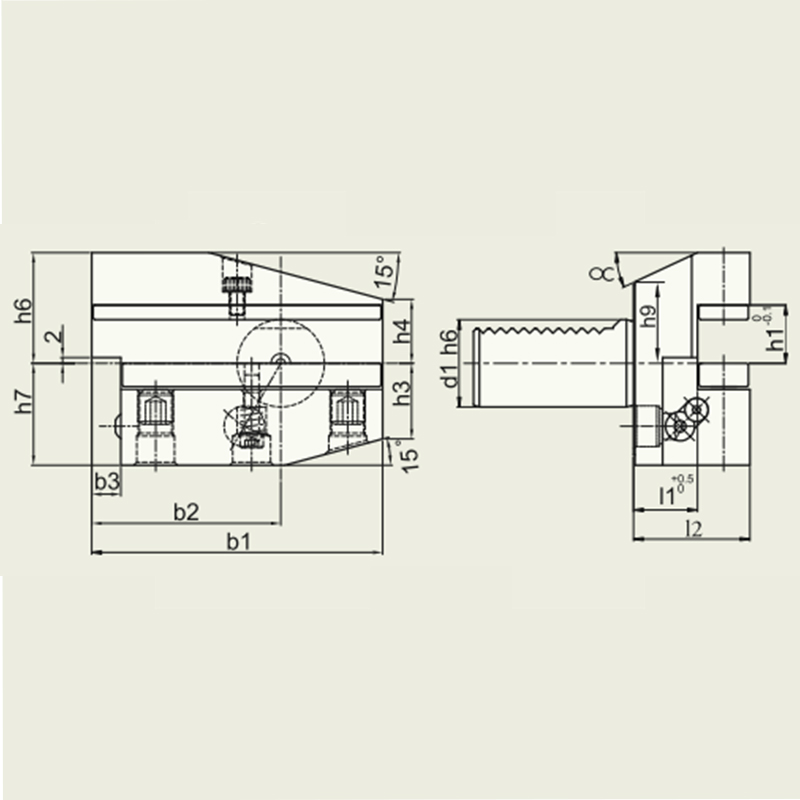

[Приложение: Таблица данных параметров]
