B5-30x20x60
B5-30x20x60 Держатель инструмента VDI радиальный, правый удлиненный Оправки блоки VDI используются в токарных станках с ЧПУ и обрабатывающих центрах с ЧПУ для фиксации токарных резцов, расточных, отрезных резцов, корпусных сверл, цанг и т. д. Это система быстрой замены инструментов, которая об...
Описание
маркер

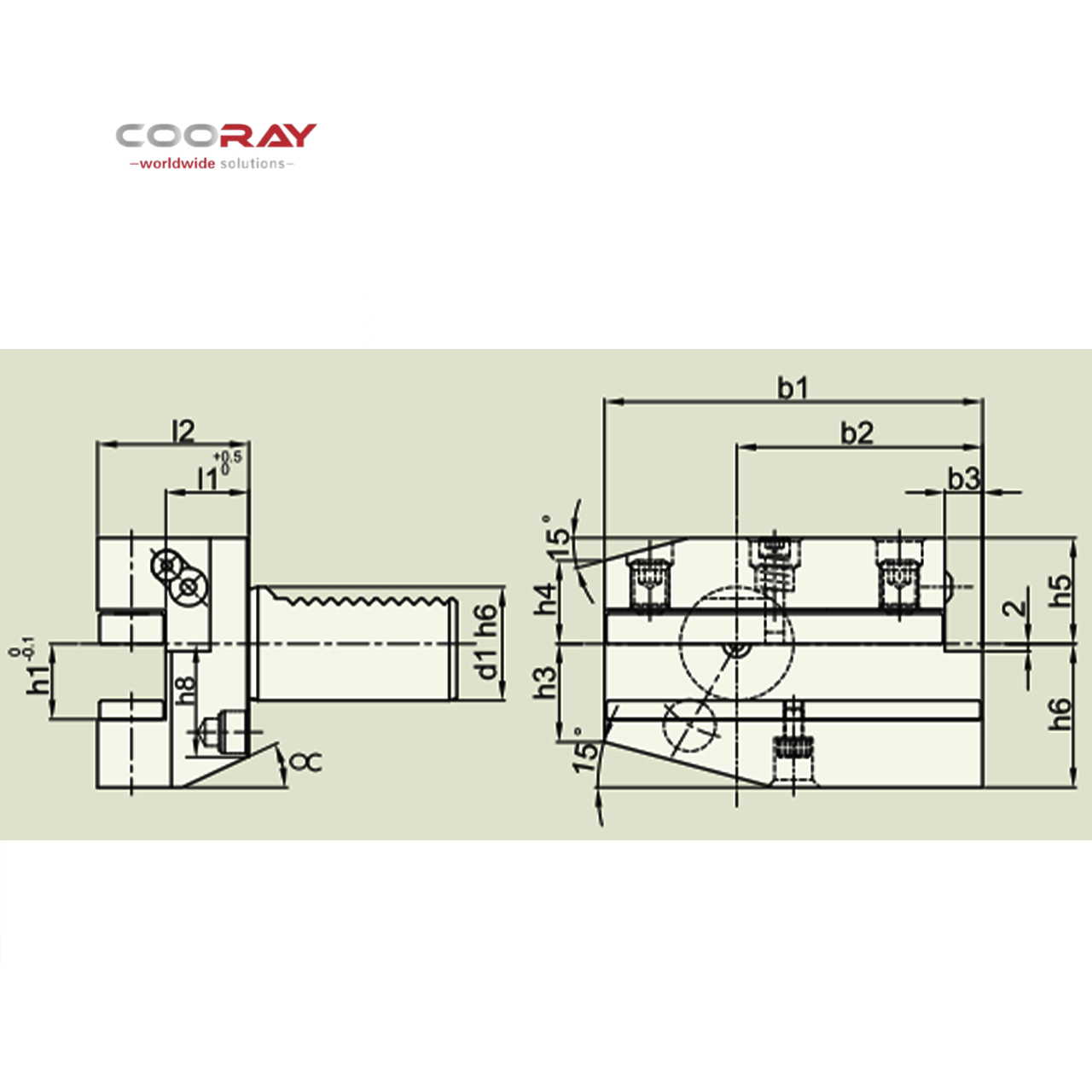

B5-30x20x60 Держатель инструмента VDI радиальный, правый удлиненный
Оправки блоки VDI используются в токарных станках с ЧПУ и обрабатывающих центрах с ЧПУ для фиксации токарных резцов, расточных, отрезных резцов, корпусных сверл, цанг и т. д. Это система быстрой замены инструментов, которая обеспечивает быстрое и точное закрепление их в револьверной головке с креплением типа VDI.
Инструментальные блоки VDI подбираются в зависимости от направления вращения шпинделя, расположения револьверной головки станка (слева или справа), типа токарной обработки, а также определяющего размера (20, 25, 30, 40, 50, 60 мм).
В ассортименте магазина представлены статические (стационарные) резцедержатели системы VDI и приводные блоки VDI.
Детали введение описание
Серия VDI В5, статический стационарный блок VDI, резцедержатели радиальные, правые, длинные. Хвостовик стандарт DIN 69880 (ГОСТ 24900).
Резцедержатель VDI30 тип B5, радиальный, правый, удлиненная серия. Базовая опорная поверхность расположена ниже оси центров (оси вращения шпинделя). Для радиального и продольного наружного точения. Тип держателя B5 по назначению и виду такой же, как B1, но имеет большую длину опорной и зажимной поверхности, что придает большую жесткость закрепления инструмента.
Блок инструментальный VDI30 типа B5 для резцов с прямоугольным сечением. Этот тип оправок VDI используется для наружной продольной обработки и торцевого точения. Резец устанавливается пластиной вверх, опорная поверхность резца ниже оси центров.
Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.
[Приложение: Таблица данных параметров]
