COORAY CR-5MC TG800 пятиосевой обрабатывающий центр с ЧПУ
COORAY CR-5MC TG800 5-осевой обрабатывающий центр с ЧПУ【X800·Y1000·Z600】 1.Общая структура рамы. 2.Интегрированное литье основания привода. 3.Перегруженная роликовая линейная направляющая. 4.Закрытая балка корпуса. 5.Легкая структура. 6.Большой диаметр точности шариковый винт. Детали ...
Описание
маркер

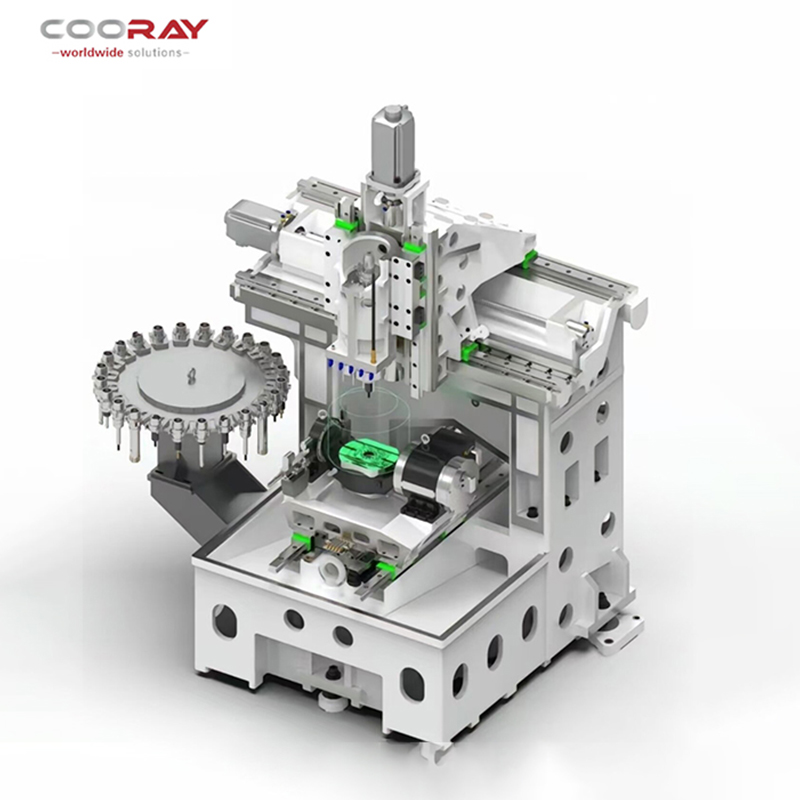

COORAY CR-5MC TG800 5-осевой обрабатывающий центр с ЧПУ【X800·Y1000·Z600】

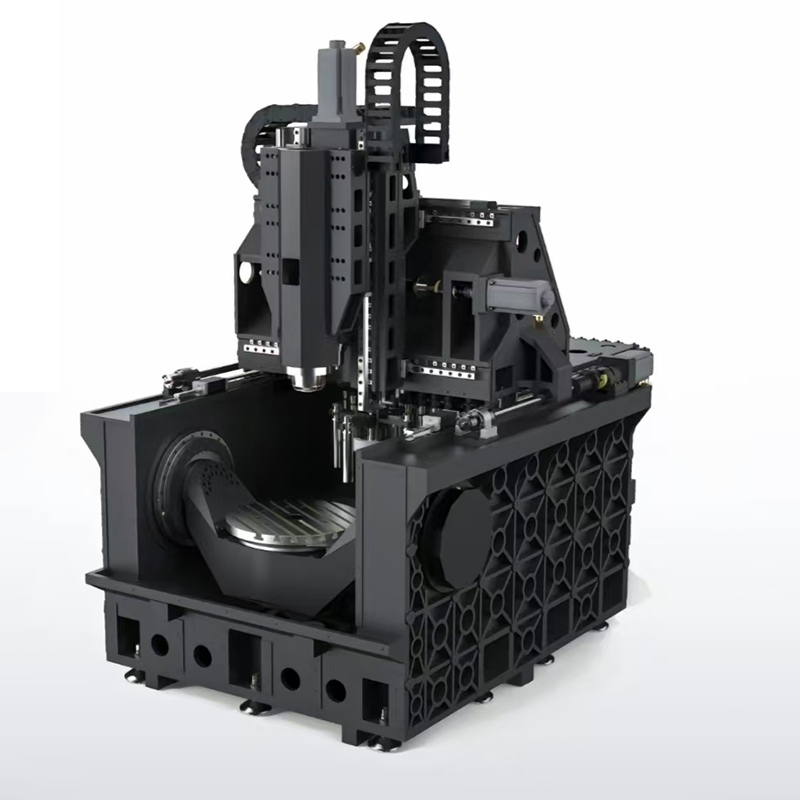

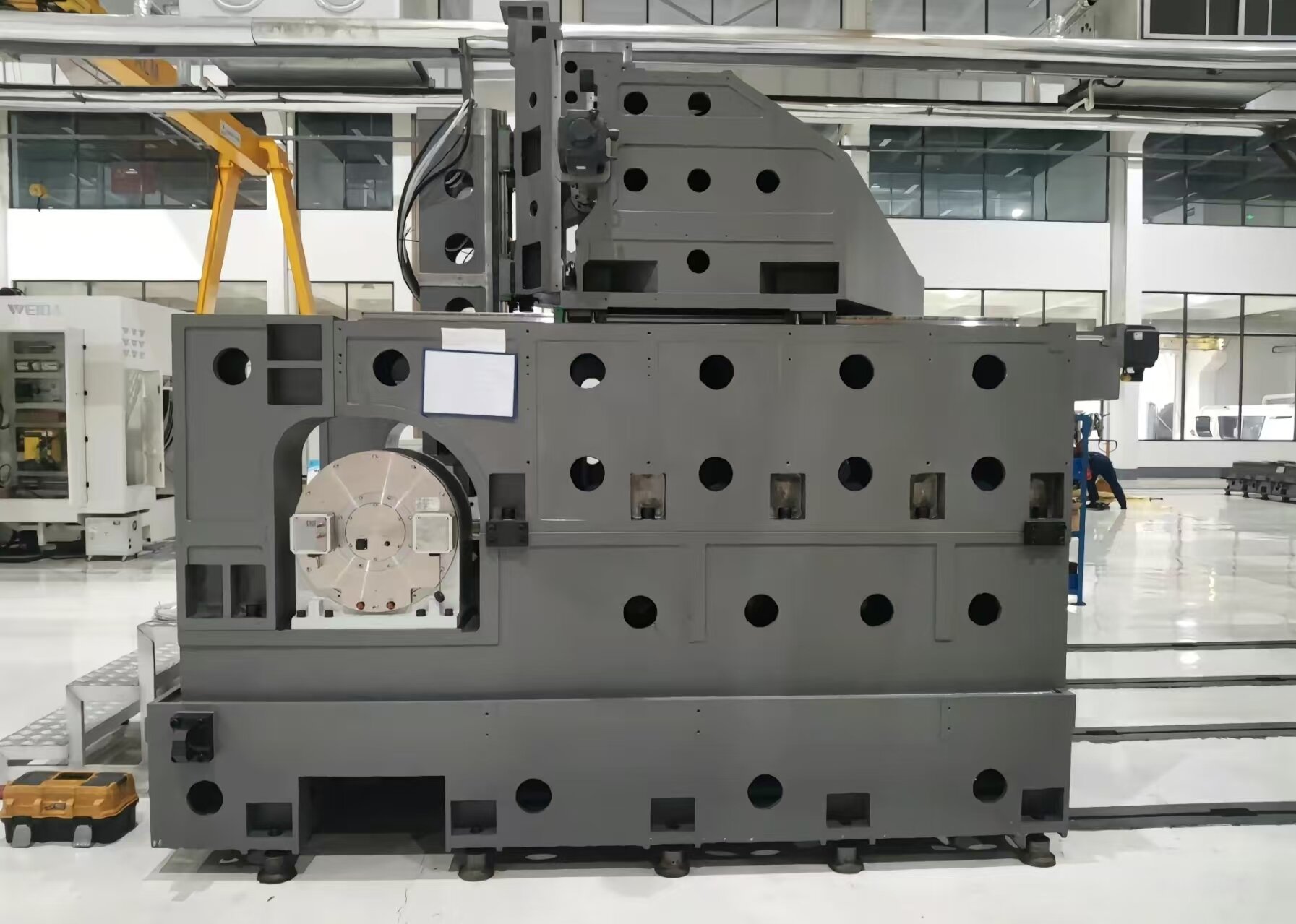

1.Общая структура рамы.
2.Интегрированное литье основания привода.
3.Перегруженная роликовая линейная направляющая.
4.Закрытая балка корпуса.
5.Легкая структура.
6.Большой диаметр точности шариковый винт.
Детали введение описание

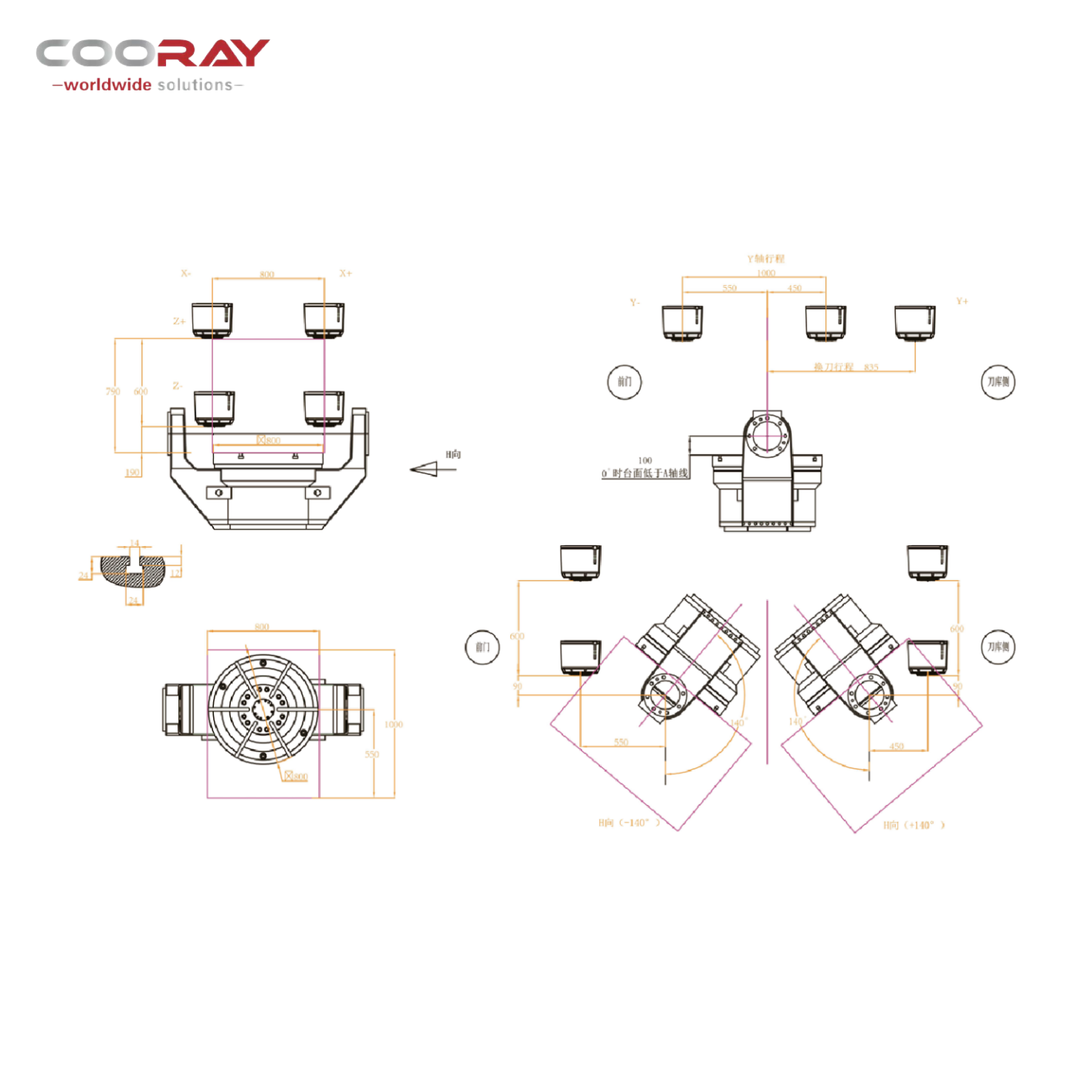

Диаметр стола 800 мм, пролет люльки 1,1 метра.
Обрабатываемая масса заготовки до 1,5 тонн.
Весь станок 7 сервомоторов, RTCP истинная 5-осевая связь.

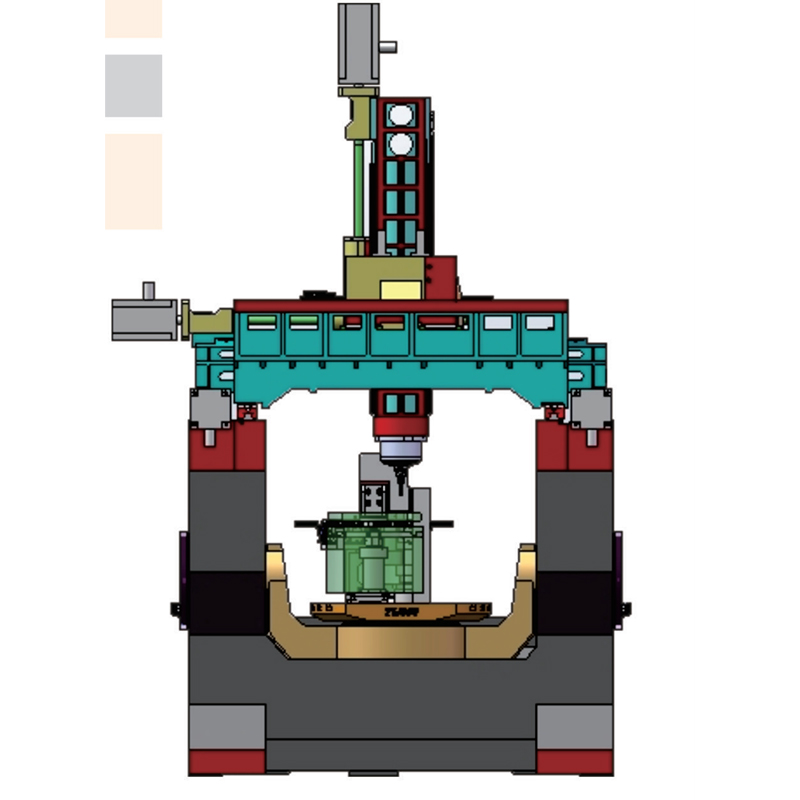

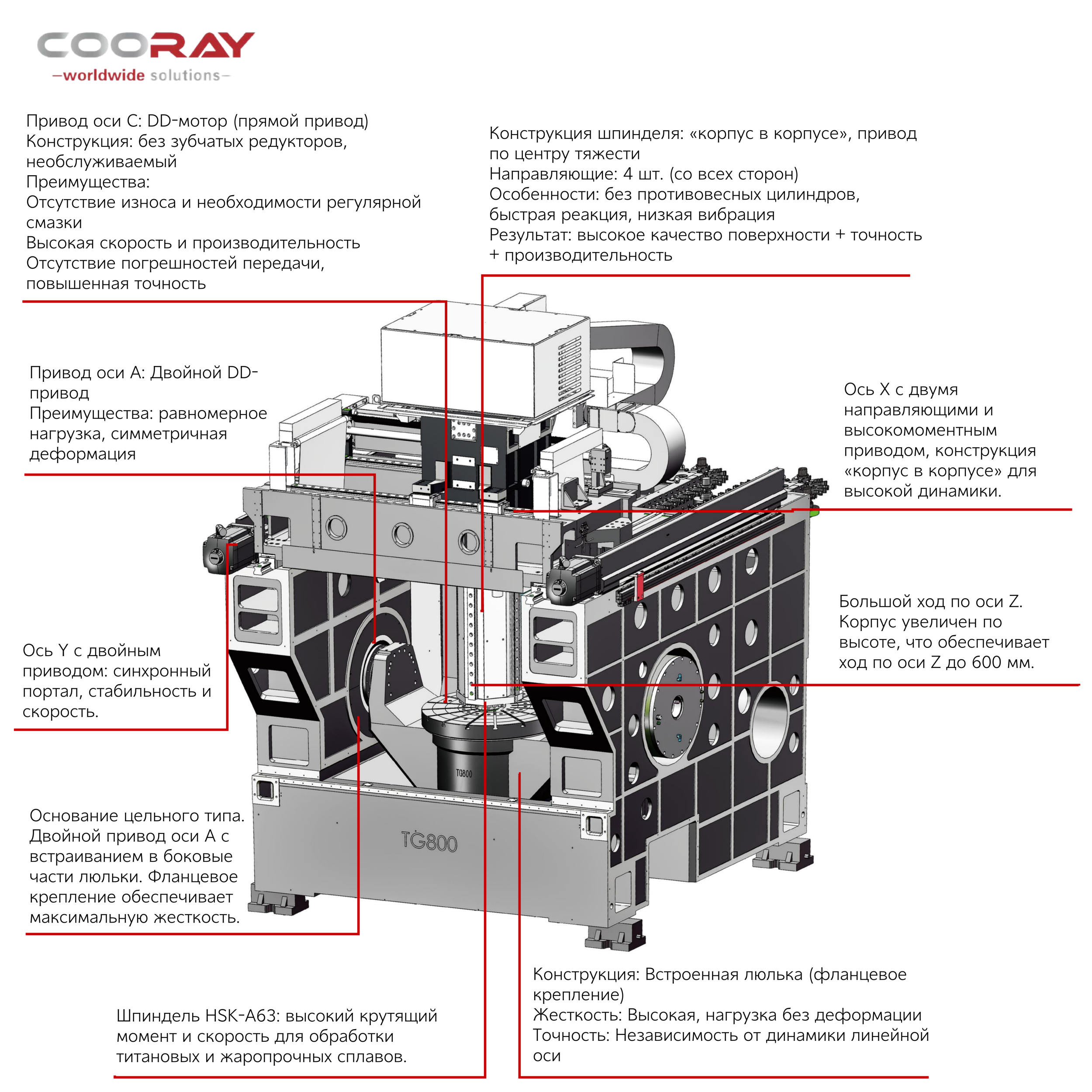

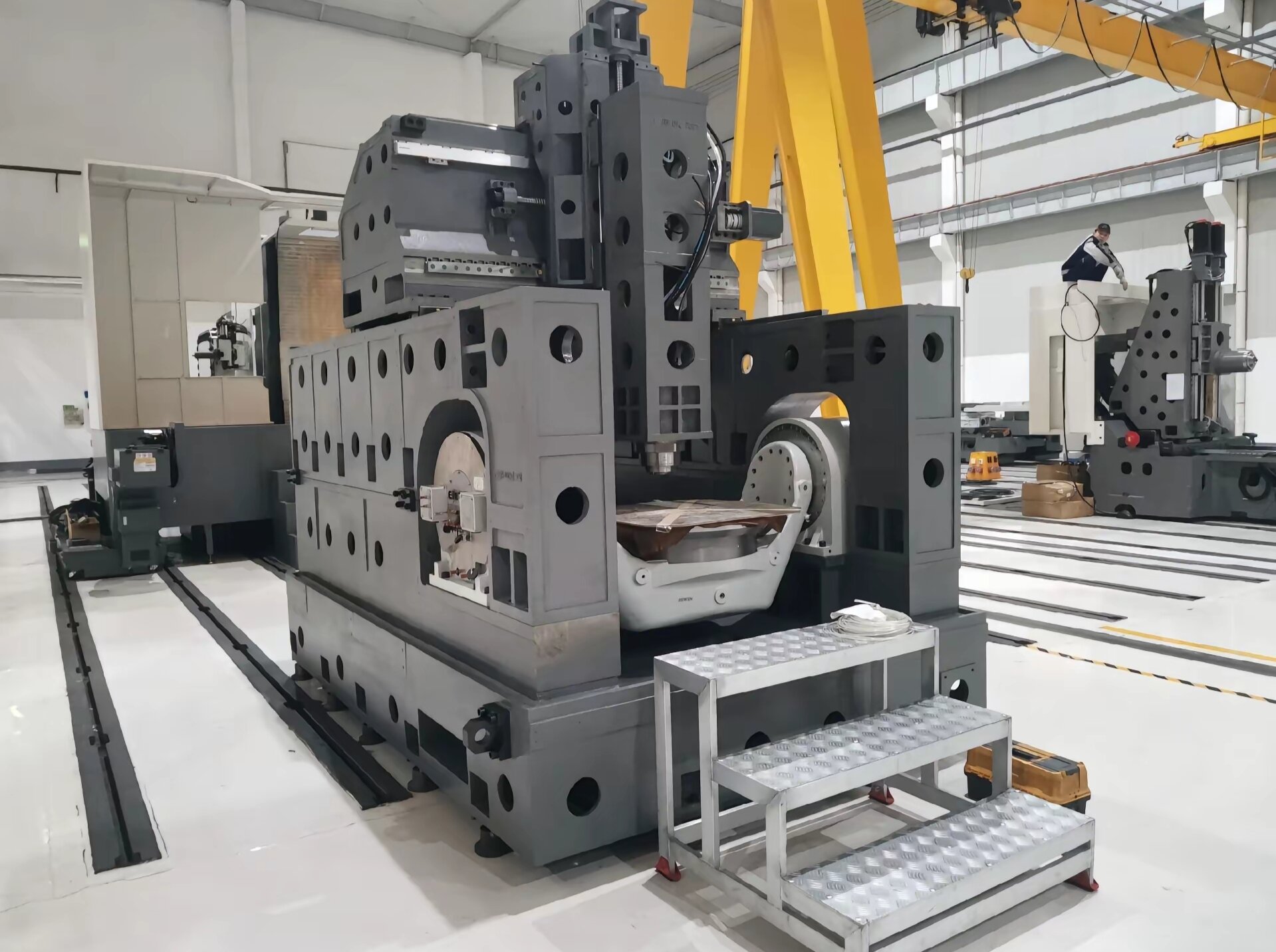

Полностью симметричный, с приводом от центра тяжести, коробкой в коробке, подвесной портальной конструкцией 5-осевого станка, жесткость шпинделя значительно превышает жесткость шпиндельной коробки с боковым креплением распространенных марок.
Ось Z 4-х рельсовая, квадратный плунжер, жесткость тяги полная.
Ось A симметричные двойные двигатели, 3DD прямой привод люльки, жесткость тяги полный, пять осей точка не дрейфует, высокий крутящий момент, длительный срок службы.

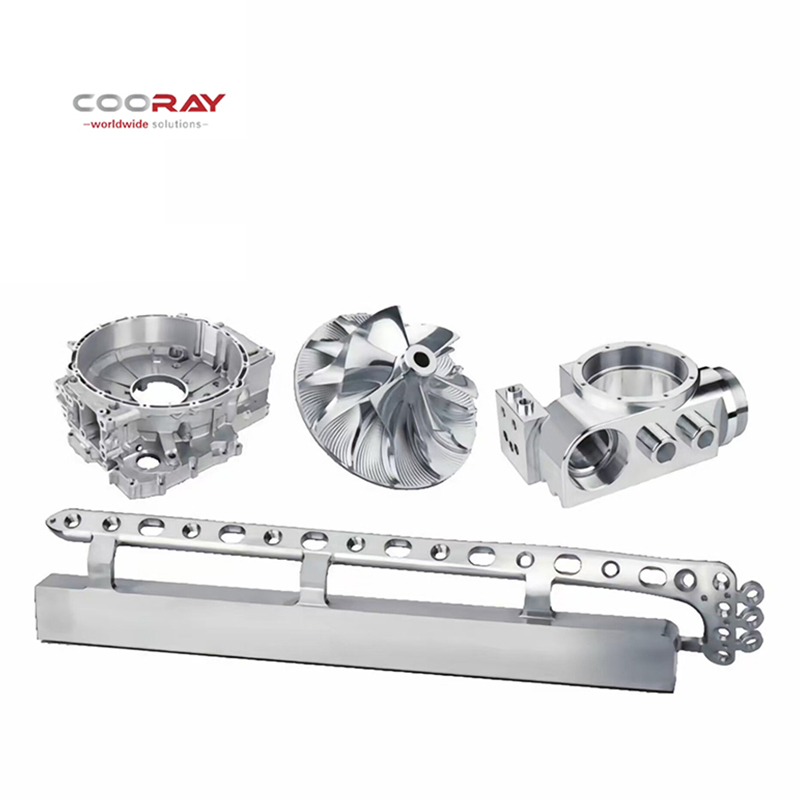

Машина имеет высокую жесткость, высокую электрическую жесткость, высокую надежность, отличную термическую стабильность, больше подходит для производства пресс-форм.

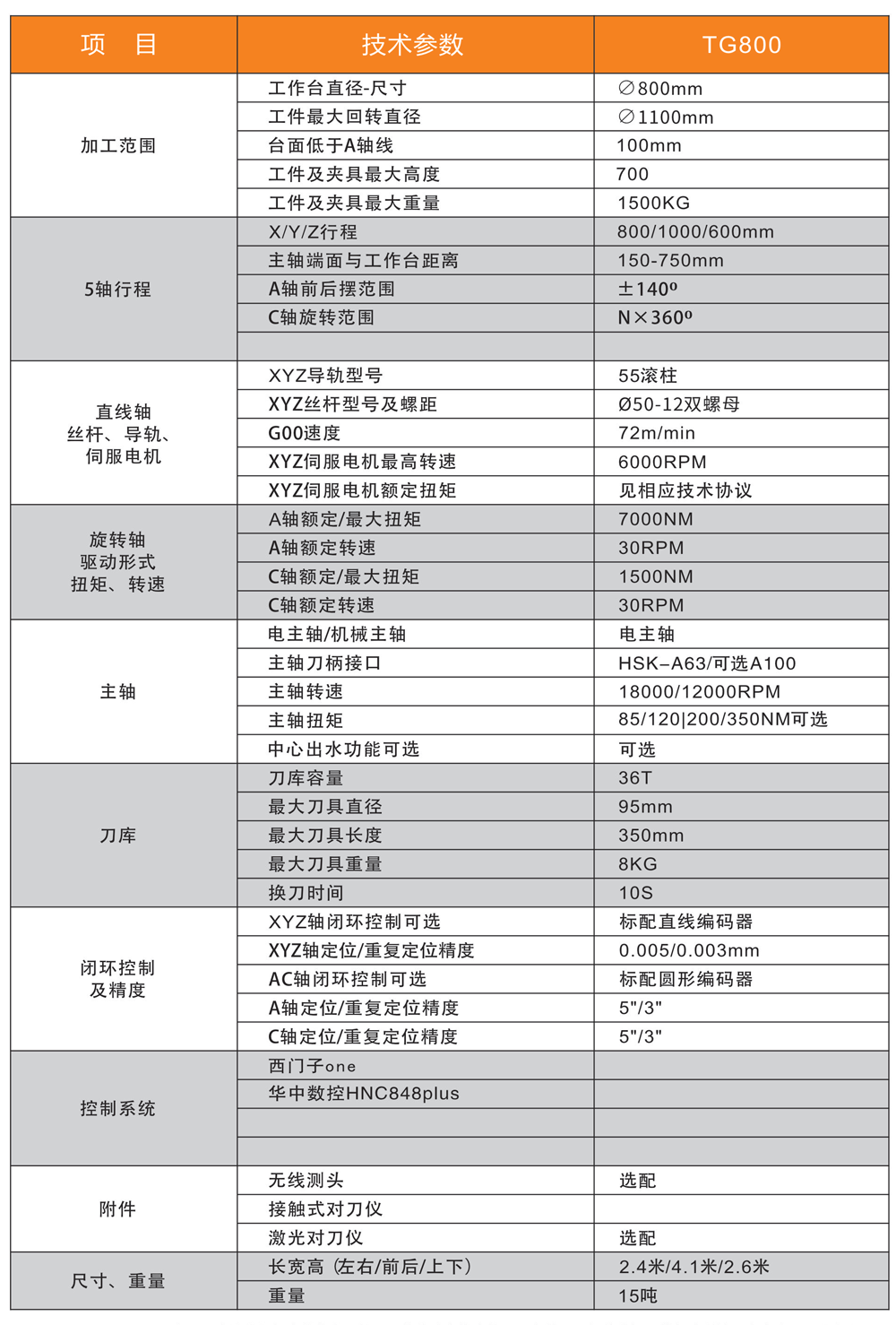

[Приложение: Таблица данных параметров]
| Item | Value | Unit | |
| Working range | Clamping surface | φ800 | mm |
| C-axis rotary-diameter at A-axis center | φ1100 | mm | |
| Distance A-axis-center to rotary-table | 100 | mm | |
| A-axis swivel diameter(swing) at X-axis center | 790 | mm | |
| Table Load max | 1500 | kg | |
| Feed-drive system | X/Y/Z axis traverse path | 800/1000/600 | mm |
| Swivel range of A-axis | +140 | ° | |
| Swivel range of C-axis | N*360 | ° | |
| Distance spindle – table min./max. | 190-790 | mm | |
| Max. rapid travel X/Y/Z axis | 60 | m/min | |
| A-axis Rated/Max Speed | 30/60 | rpm | |
| A-axis Rated/Max Torque | 7,000/1,400 | Nm | |
| C-axis Rated/Max Speed | 50/100 | rpm | |
| C-axis Rated/Max Torque | 2000/4000 | Nm | |
| Motor-spindle drive | Cutting-tool interface | HSK-A63 | |
| Motor-spindle max. speed | 16000 | rpm | |
| Motor-spindle torque S1/S6-25% | 177/292 | Nm | |
| Tool magazine | Tool positions | 48 | T |
| Max. tool diameter/length | 75/400 | mm | |
| Max. tool weight | 8 | kg | |
| Accuracy | X/Y/Z axis positioning accuracy ISO 10791-4:1998 | 0.006 | mm |
| A/C axis repeat positioning accuracy ISO 10791-4:1998 | 7 | ARCSEC | |
| X/Y/Z axis positioning accuracy ISO 10791-4:1998 | 0.004 | mm | |
| A/C axis repeat positioning accuracy ISO 10791-4:1998 | 4 | ARCSEC | |
| Dimensions length/width /height (front) | 2,460/4430/3303 | mm | |
| Machine weight (Not include accessories) | 17000 | kg | |
| Power consumption | 120 | KVA | |
