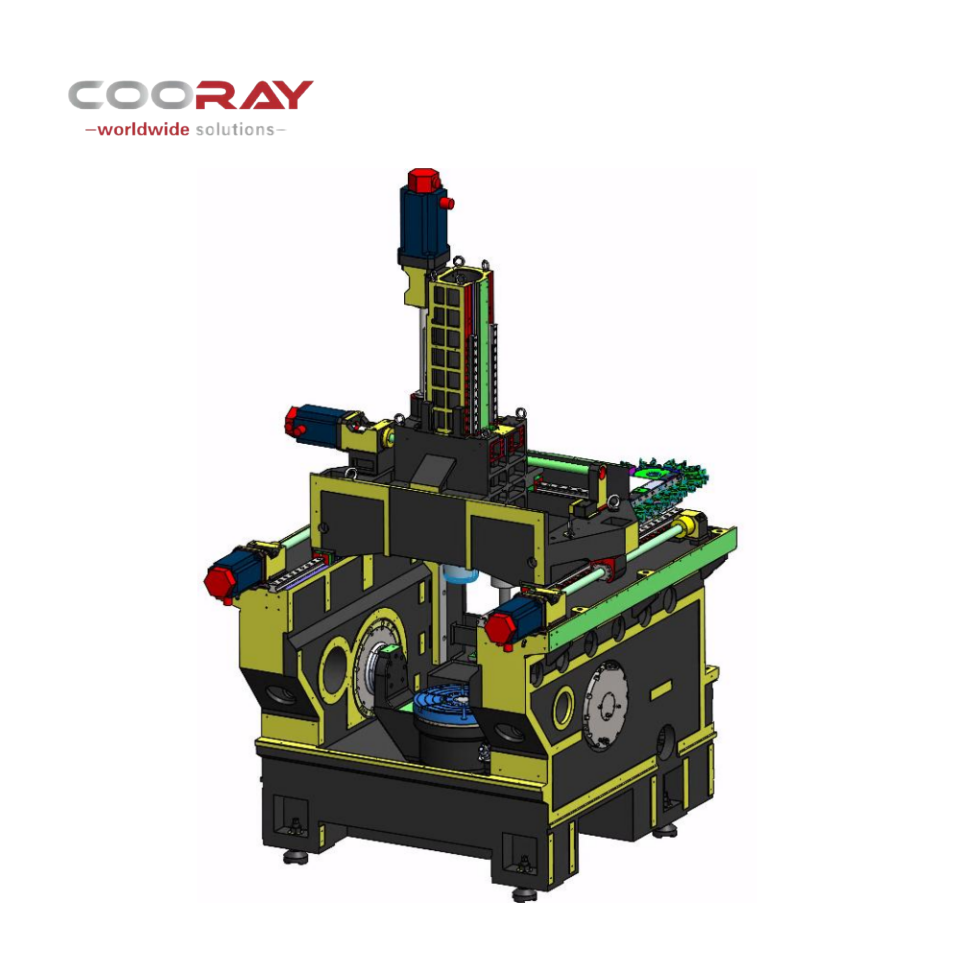

COORAY CR-5MC TG500 пятиосевой обрабатывающий центр с ЧПУ
COORAY CR-5MC TG500 5-осевой обрабатывающий центр с ЧПУ【X550·Y700·Z450】 1.Общая структура рамы. 2.Интегрированное литье основания привода. 3.Перегруженная роликовая линейная направляющая. 4.Закрытая балка корпуса. 5.Легкая структура. 6.Большой диаметр точности шариковый винт. Детали вв...
Описание
маркер
COORAY CR-5MC TG500 5-осевой обрабатывающий центр с ЧПУ【X550·Y700·Z450】
1.Общая структура рамы.
2.Интегрированное литье основания привода.
3.Перегруженная роликовая линейная направляющая.
4.Закрытая балка корпуса.
5.Легкая структура.
6.Большой диаметр точности шариковый винт.
Детали введение описание
Диаметр стола 450мм, пролет люльки 670мм.
Обрабатываемая масса заготовки до 0,5 тонн.

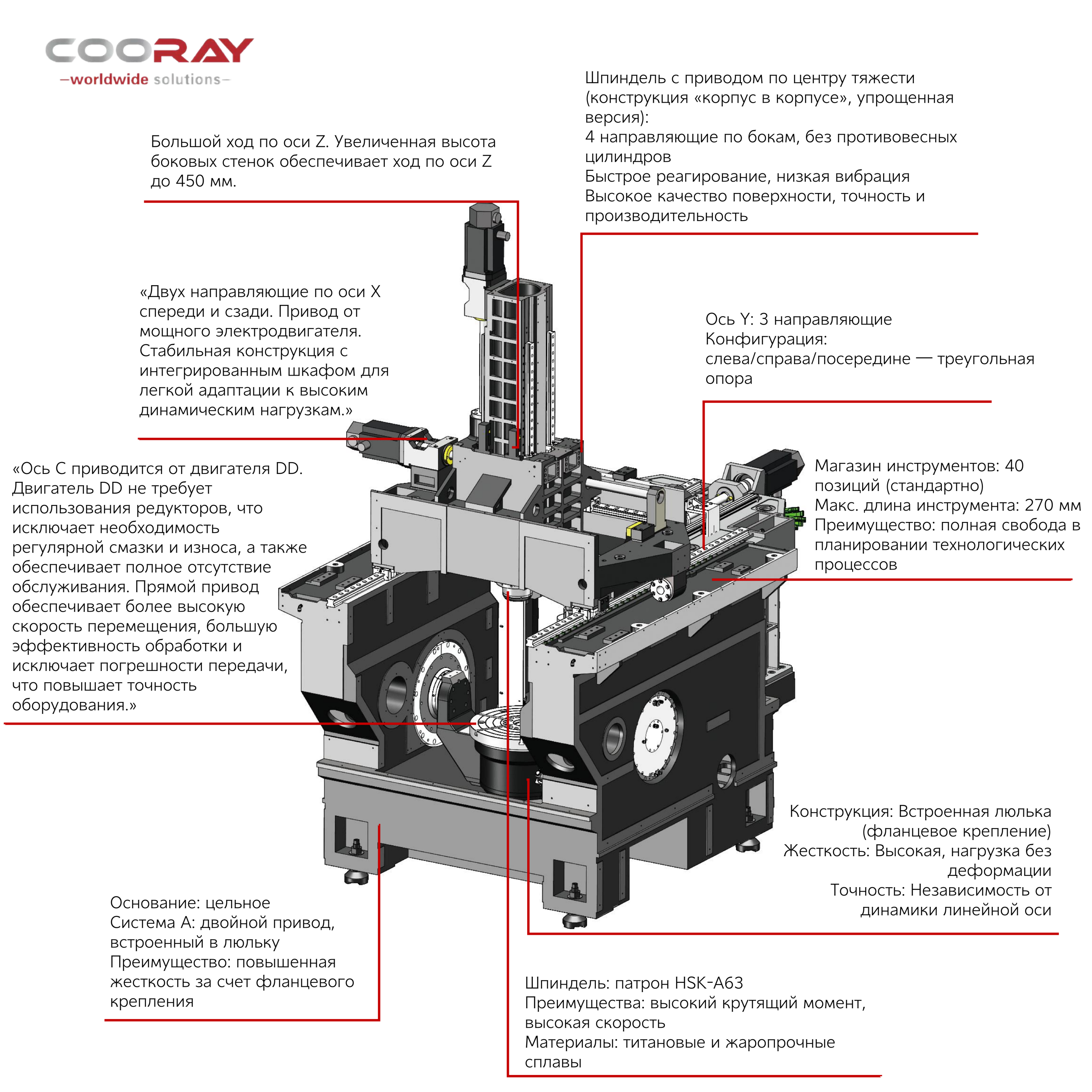

Весь станок 7 сервомоторов, RTCP истинная 5-осевая связь.

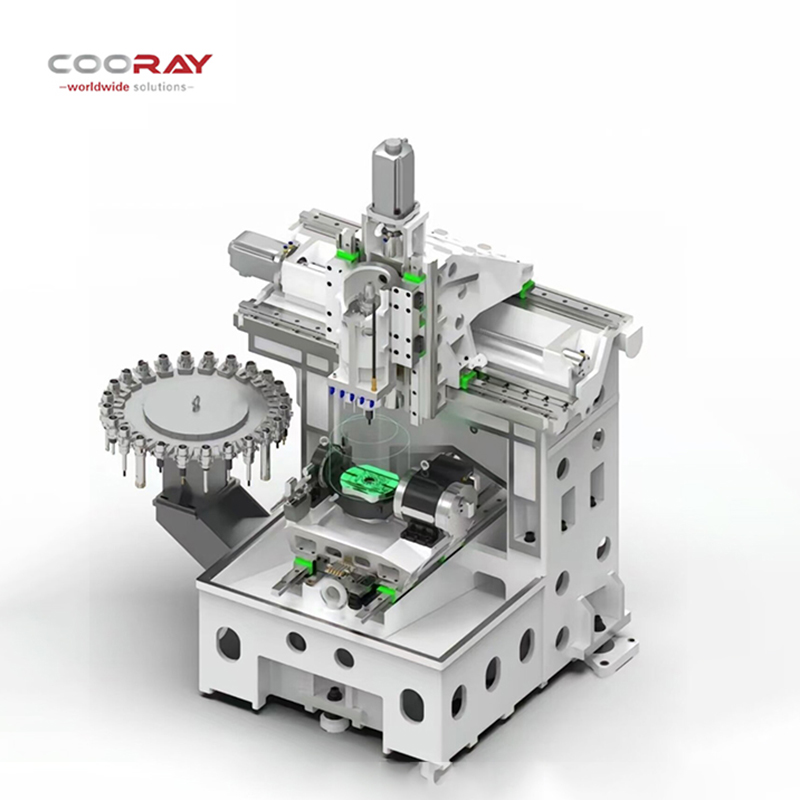

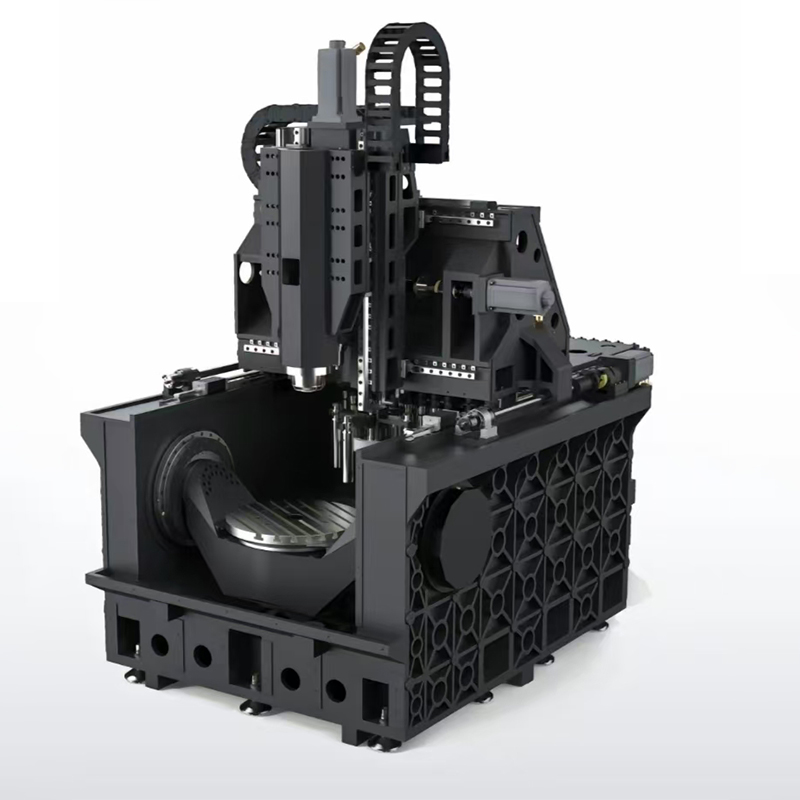

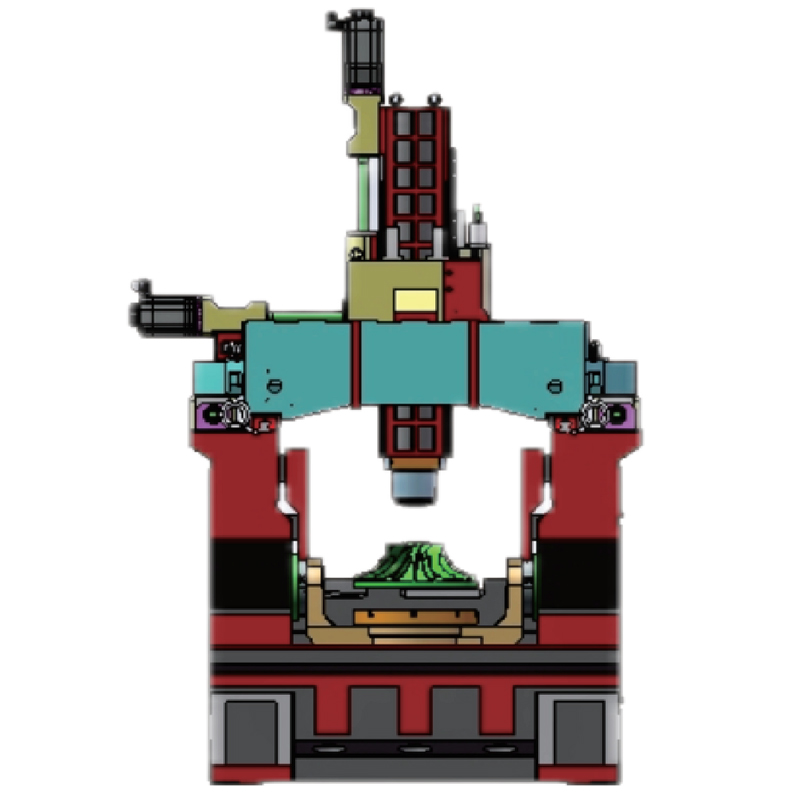

Полностью симметричный, с приводом от центра тяжести, коробкой в коробке, подвесной портальной конструкцией 5-осевого станка, жесткость шпинделя значительно превышает жесткость шпиндельной коробки с боковым креплением распространенных марок.
Ось Z 4-х рельсовая, квадратный плунжер, жесткость тяги полная.
Ось A симметричные двойные двигатели, 3DD прямой привод люльки, жесткость тяги полный, пять осей точка не дрейфует, высокий крутящий момент, длительный срок службы.

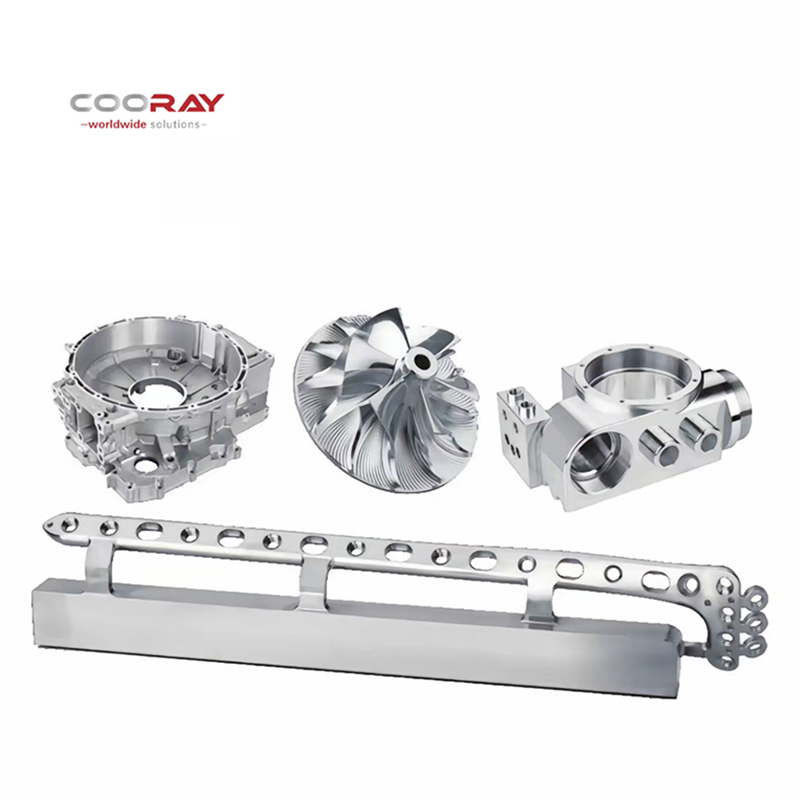

Машина имеет высокую жесткость, высокую электрическую жесткость, высокую надежность, отличную термическую стабильность, больше подходит для производства пресс-форм.

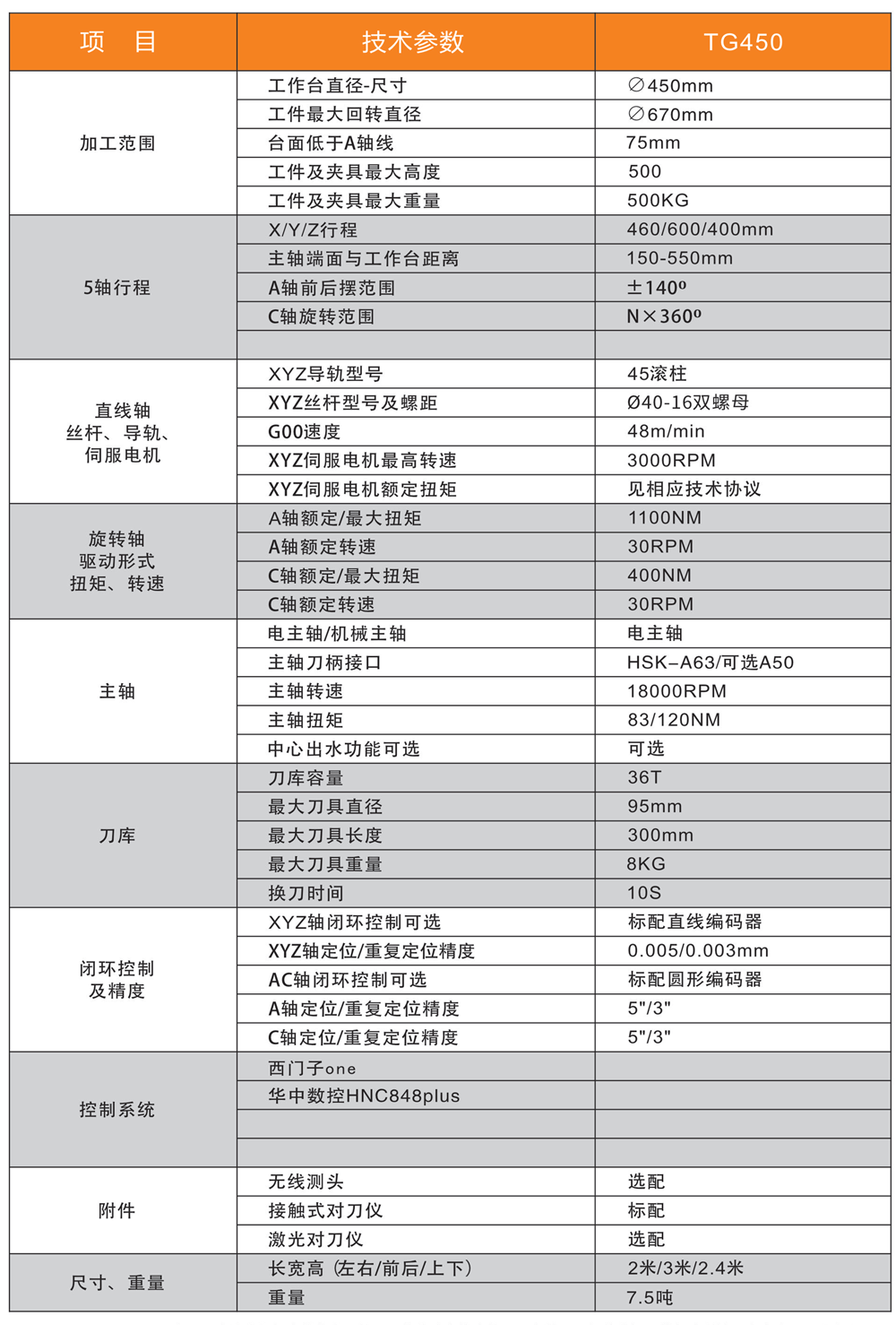

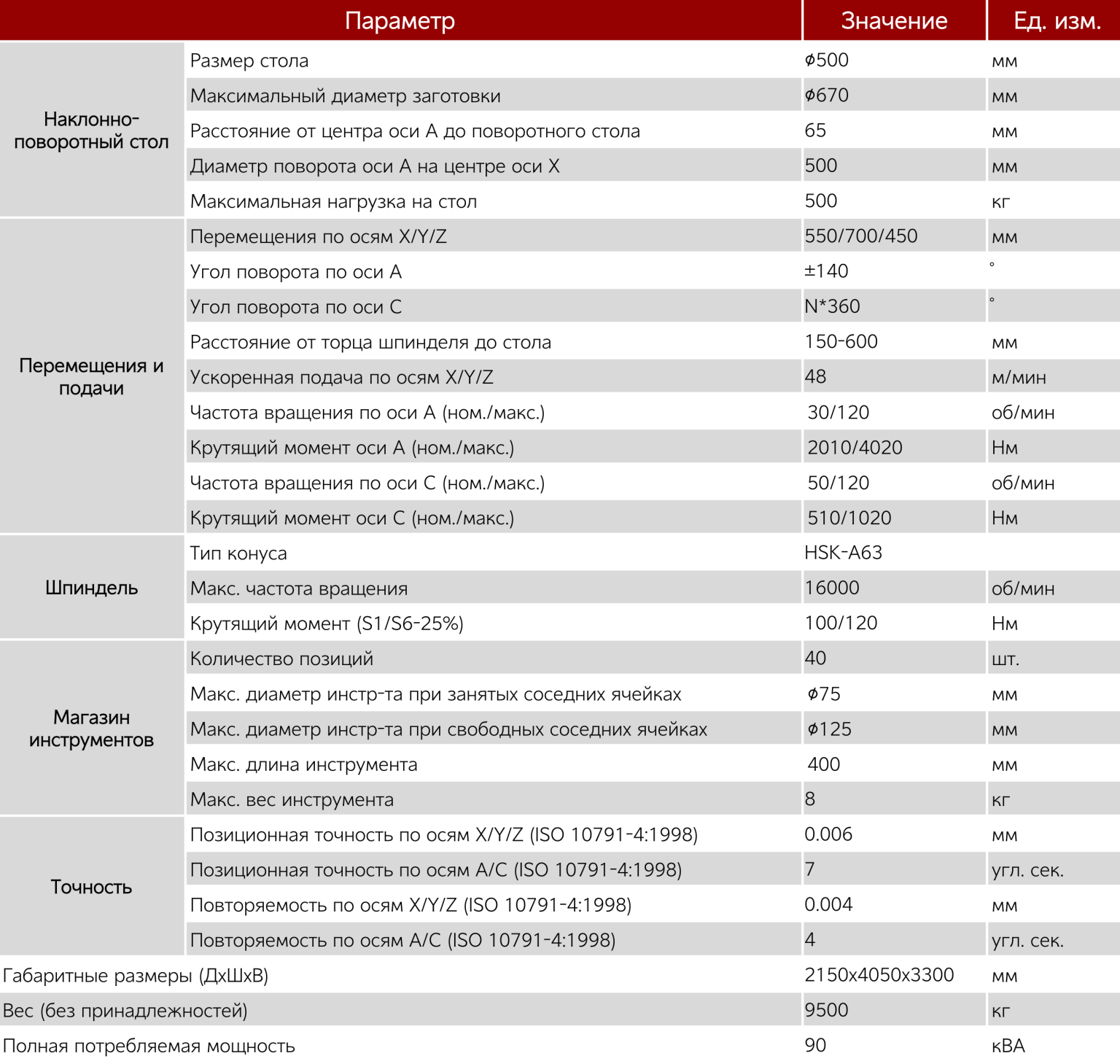

[Приложение: Таблица данных параметров]
| Item | Value | Unit | |

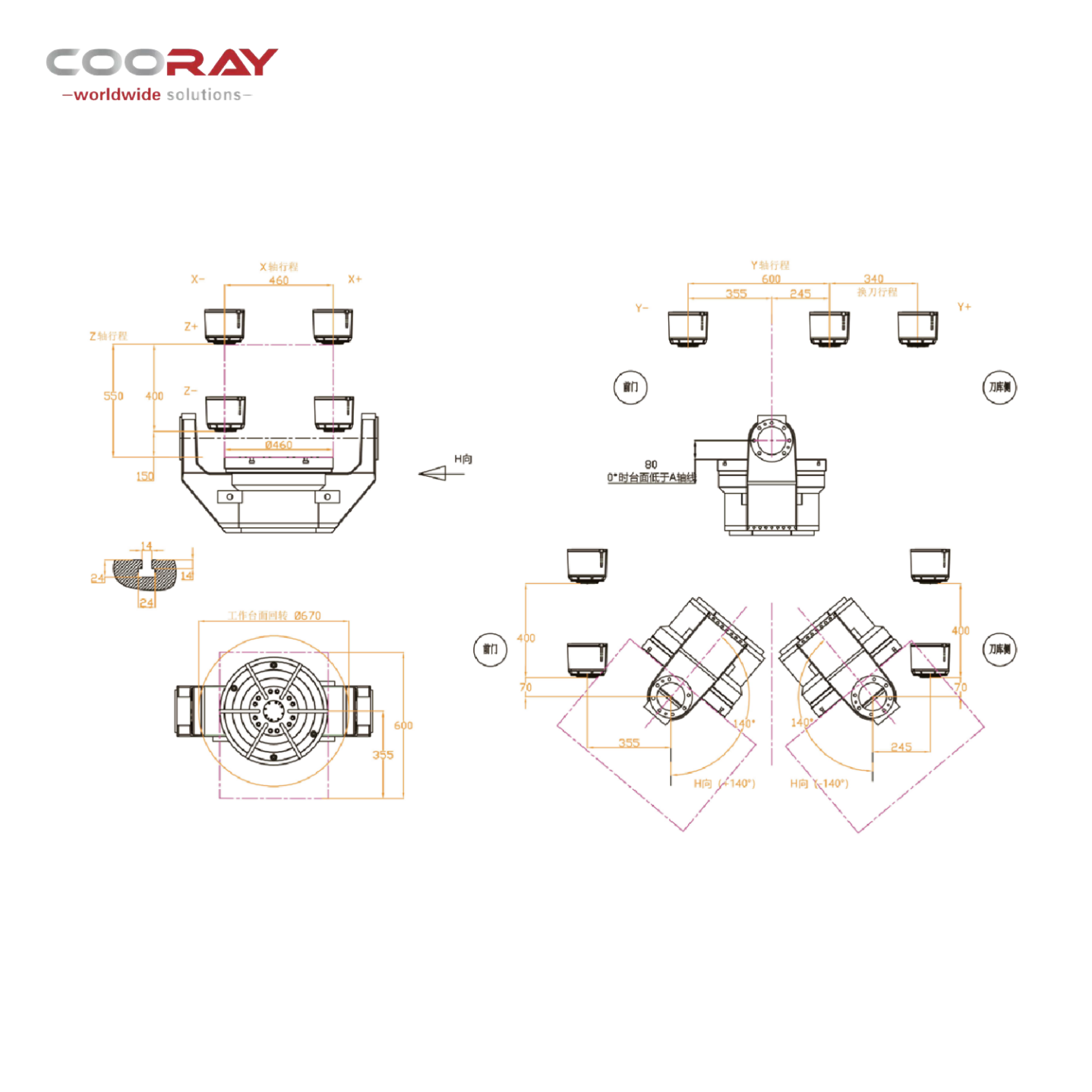

| Working range | Clamping surface | φ500 | mm |
| C-axis rotary-diameter at A-axis center | φ670 | mm | |
| Distance A-axis-center to rotary-table | 65 | mm | |
| Maximum Height of Workpiece (Including Fixture) | 500 | mm | |
| Maximum Weight of Workpiece and Fixture | 500 | kg | |
| Feed-drive system | X/Y/Z axis traverse path | 550/700/450 | mm |
| Swivel range of A-axis | +140 | ° | |
| Swivel range of C-axis | N*360 | ° | |
| Distance spindle – table min./max. | 150-550 | mm | |
| Maximum Linear Axis Speed | 48 | m/min | |
| A-axis Rated Speed / Max Speed | 30/120 | rpm | |
| A-axis Rated Torque / Max Torque | 2010/4020 | Nm | |
| C-axis Rated Speed / Max Speed | 50/120 | rpm | |
| C-axis Rated Torque / Max Torque | 510/1020 | Nm | |
| Motor-spindle drive | Cutting-tool interface | HSK-A63 | |
| Motor-spindle max. speed | 16000 | rpm | |
| Motor-spindle torque S1/S6-25% | 100/120 | Nm | |
| Tool magazine | Tool Magazine Capacity | 40 | T |
| Max. tool diameter/length | 75/400 | mm | |
| Max. tool weight | 8 | kg | |
| Accuracy | X/Y/Z axis positioning accuracy ISO 10791-4:1998 | 0.006 | mm |
| A/C axis repeat positioning accuracy ISO 10791-4:1998 | 7 | ARCSEC | |
| X/Y/Z axis positioning accuracy ISO 10791-4:1998 | 0.004 | mm | |
| A/C axis repeat positioning accuracy ISO 10791-4:1998 | 4 | ARCSEC | |
| Dimensions length/width /height (front) | 2,150/4,050/3,200 | mm | |
| Machine weight (Not include accessories) | 9500 | kg | |
| Power consumption | 90 | KVA | |
