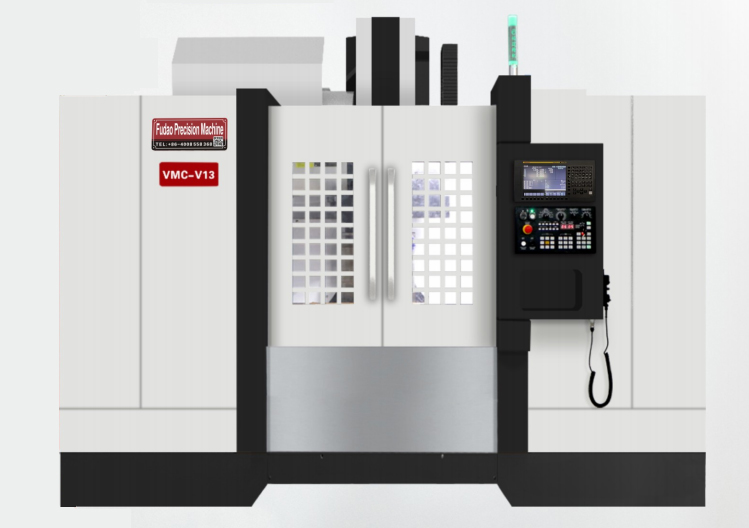

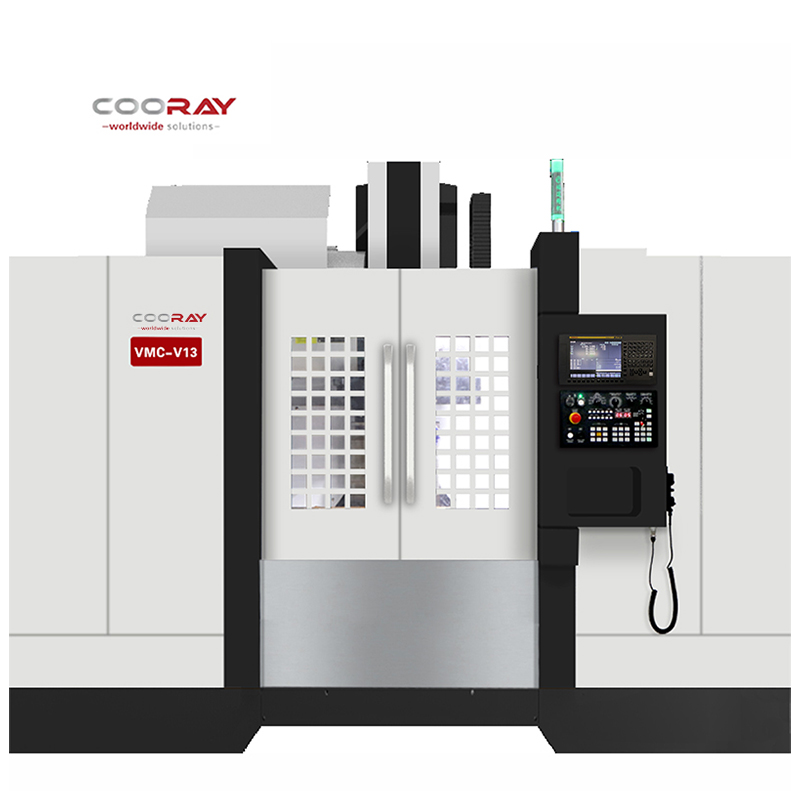

COORAY VMC-V13 Вертикальный обрабатывающий центр высокой скорости и точности
VMC-V13 – это высокоточный вертикальный обрабатывающий центр высокой скорости, представленный компанией COORAY. В основе оборудования лежит японская числовая управляющая система FANUC 0i-MF (3B). Шпиндель имеет прямое соединение, его скорость вращения достигает 12 000 об/мин. В комплекте используется оригинальный шпиндель FANUC и трехосевые двигатели, обеспечивающие высокую мощность и стабильную работу.
Точность позиционирования оборудования составляет 0,005 мм/300 мм, повторяемость позиционирования – 0,003 мм/300 мм. Скорость быстрого перемещения по осям X/Y/Z – 36 м/мин. Максимальная нагрузка на стол – 1000 кг. Оборудование имеет широкий диапазон обработки и превышает государственные стандарты по точности.
| Item | Unit |
Specification |
|
|---|---|---|---|
|
Control System |
FANUC Oi – MF Plus |
||
|
Spindle Motor |
BiI12/12000 |
||
Servo Motor |
X – axis |
βiS 30/2000 |
|
|
Y – axis |
βiS 30/2000 |
||
|
Z – axis |
βiS 30B/2000 (with brake) |
||
|
Spindle |
Spindle Motor |
kw |
11 – 15 |
|
Motor |
Torque |
N.m |
Rated 52.5Nm |
|
Transformer |
30KWA |
||
|
Worktable |
Worktable size |
mm |
1500*650 |
|
Machining rangem |
mm |
1300*700 |
|
|
T – slot size (center distanceslot widthnumber of slots) |
mm |
100*18*5 |
|
|
Maximum load of worktable |
kg |
1200 |
|
|
Stroke |
X/Y/Z – axis stroke |
mm |
1300*700*600 |
|
Distance from spindle nose to |
mm |
150 – 750 |
|
|
Distance from spindle center to |
mm |
730 |
|
|
Spindle |
Spindle taper |
BT40 |
|
|
Spindle speed |
rpm |
12000 |
|
|
Spindle drive mode |
Direct connection |
||
|
Feed Rate |
Cutting feed (X/Y/Z – axis) |
mm/min |
1 – 16000 |
|
Rapid feed (X/Y/Z – axis) |
mm/min |
24000/24000/24000 |
|
|
Accuracy |
Positioning accuracy |
mm |
0.008 |
|
Repeat positioning accuracy |
mm |
0.005 |
|
|

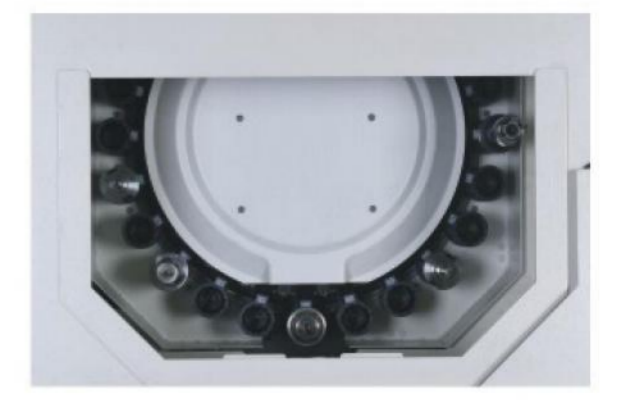

Automatic Tool – changing System |
Number of tools |
T |
24 |
|
Tool – changing mode |
Random |
||
|
Maximum tool diameter |
mm |
Φ80 (Φ150 with adjacent empty position) |
|
|
Maximum tool length |
mm |
300 |
|
|
Maximum tool weight |
kg |
7 (tool offset load) |
|
|
Shank type |
BT40 |
||
|
|
Tool – change time |
s |
2 (T – T) |
|
Others |
Air pressure requirement |
kg/cm² |
5 – 6 |
|
Maximum machining speed |
mm/min |
10000 |
|
|
Power supply requirement |
kva |
25 |
|
|
Machine weight |
kg |
8500 |
|
|
Floor area (lengthwidthheight) |
mm |
3485*3360*3360 |
|
