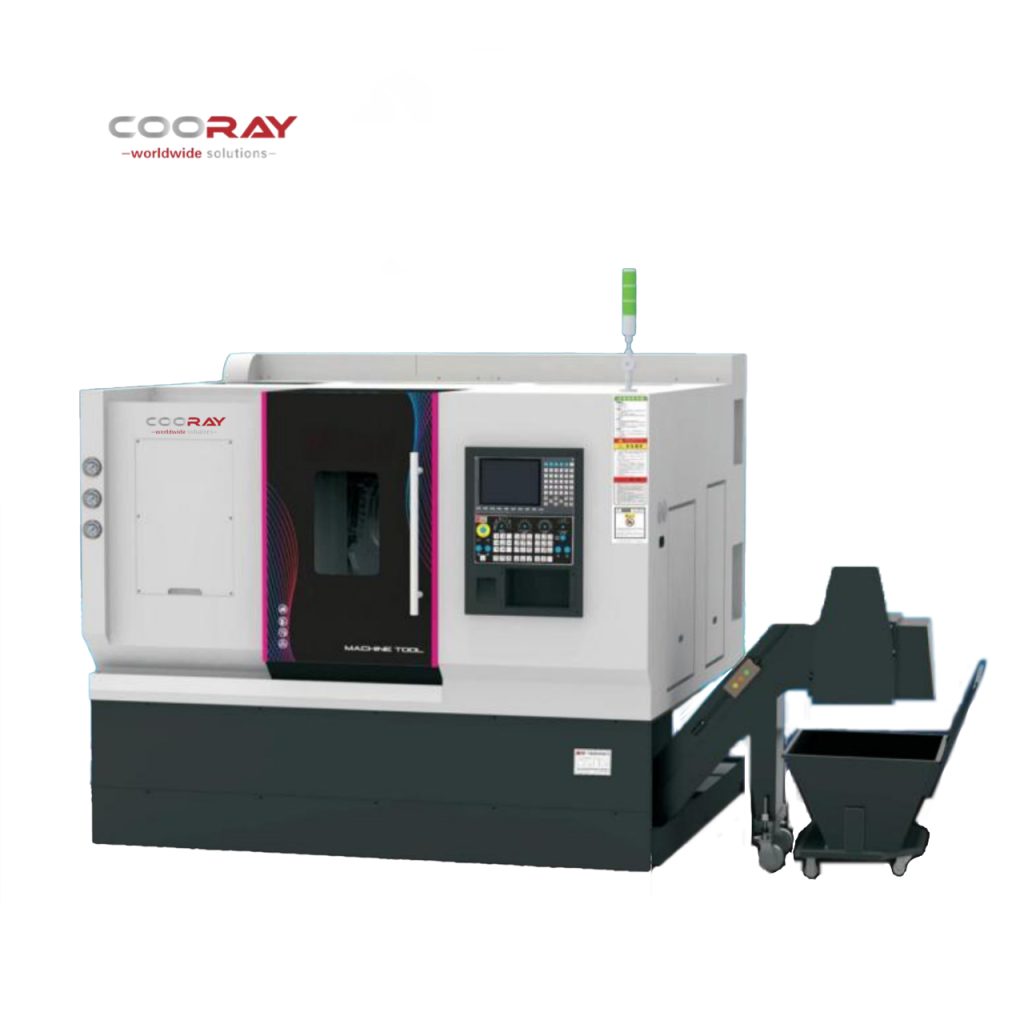

Недавно фошанская компания «Куоруй Машиностроение» официально представила серию станков COORAY CRDT100. Оснащенный инновационной комбинацией интерполяционной мощной поворотной головки оси Y + неподвижной мощной поворотной головки и двухшпиндельной конфигурацией, это оборудование вносит новую жизненную силу в область высокоточной машиностроения благодаря превосходным возможностям комплексной обработки в многооперационном режиме, сверхвысоким точностным характеристикам и эффективным эксплуатационным параметрам. Ожидается, что станок станет новым выбором для обработки деталей в таких отраслях, как автомобильное производство, аэрокосмическая промышленность, производство высокотехнологичного оборудования и другие.
Двухшпиндельная + двухголовочная конфигурация: решение сложных задач обработки в один прижим
Ключевое конкурентное преимущество этого станка заключается в его конструкции «двух шпинделей + двух мощных поворотных головок», которая ломает традиционный режим «много прижимов — много операций». С его помощью удается выполнить весь цикл обработки деталей — токарные, фрезерные, сверлильные, резьбонарезные работы и т. д. — в один прижим. Это значительно снижает погрешности, связанные с многократным установлением заготовки, и существенно сокращает производственный цикл.
Поворотная головка оснащена всемирно известной немецкой 12-положительной серводвигателем управляемой мощной поворотной головкой Sauter BMT55. Она отличается высокой скоростью смены инструмента, повторной установочной точностью до 0,003 мм, мощными фрезерными характеристиками и широкой совместимостью с различными инструментами. Основной и дополнительный шпиндели представляют собой встроенные электророторы A2-5 мощностью 11 кВт с радиальным биением менее 2 мкм, что гарантирует стабильную работу при высоких скоростях. Кроме того, оборудование поддерживает независимую работу двух каналов: основной и дополнительный шпиндели могут выполнять обработку одновременно, обеспечивая производительность, эквивалентную работе двух станков.
Мощный привод + высокоточная передача: основа стабильной эксплуатации
Для удовлетворения потребностей высокоточной обработки оси X, Y, Z станка оснащены высокопроизводительными серводвигателями мощностью 2,4 кВт, которые обеспечивают стабильную мощностную отдачу и точное управление траекторией движения. Все оси оборудованы высокоточными двойными шариковыми винтами с крупным диаметром и большим шагом. Такое решение повышает скорость движения осей и их грузоподъемность, а также дополнительно улучшает установочную точность. Führungные рейки имеют размер 45/35 мм и относятся к типу роликовых направляющих. Они сочетают в себе высокую жесткость и низкое трение, что эффективно продлевает срок службы оборудования и снижает расходы на последующее техническое обслуживание.
Ключевые узлы станка — станин, подставка для двигателя и опора подшипника — выполнены по технологии монолитного литья. Это уменьшает зазоры между соединенными деталями, максимизирует общую жесткость и стабильность механической конструкции, исключая появление погрешностей при обработке. Оборудование инновационно использует механическую конструкцию интерполяционной оси Y: благодаря оптимизации расположения поворотной головки ее центр тяжести постоянно поддерживается в пределах Führungной рейки седла, что значительно улучшает фрезерную жесткость станка. Одновременно оси Y имеет большой ход ±50 мм, что позволяет легко обрабатывать сложные криволинейные поверхности, профилированные конструкции и другие труднодоступные элементы заготовок. При компактной компоновке станка сохраняется возможность обработки крупнодиаметровых деталей.
Представление станка COORAY CRDT100 не только демонстрирует техническую мощь фошанской компании «Куоруй Машиностроение» в области разработки и производства высокотехнологичного оборудования, но и предлагает эффективное и точное решение для обработки деталей в отрасли высокоточной машиностроения. Оно помогает предприятиям увеличить производственную мощность, оптимизировать качество продукции и способствует развитию отрасли в направлении повышения точности и эффективности процессов.
Интегрированная конструкция + инновационная конструкция оси Y: баланс жесткости и гибкости обработки
