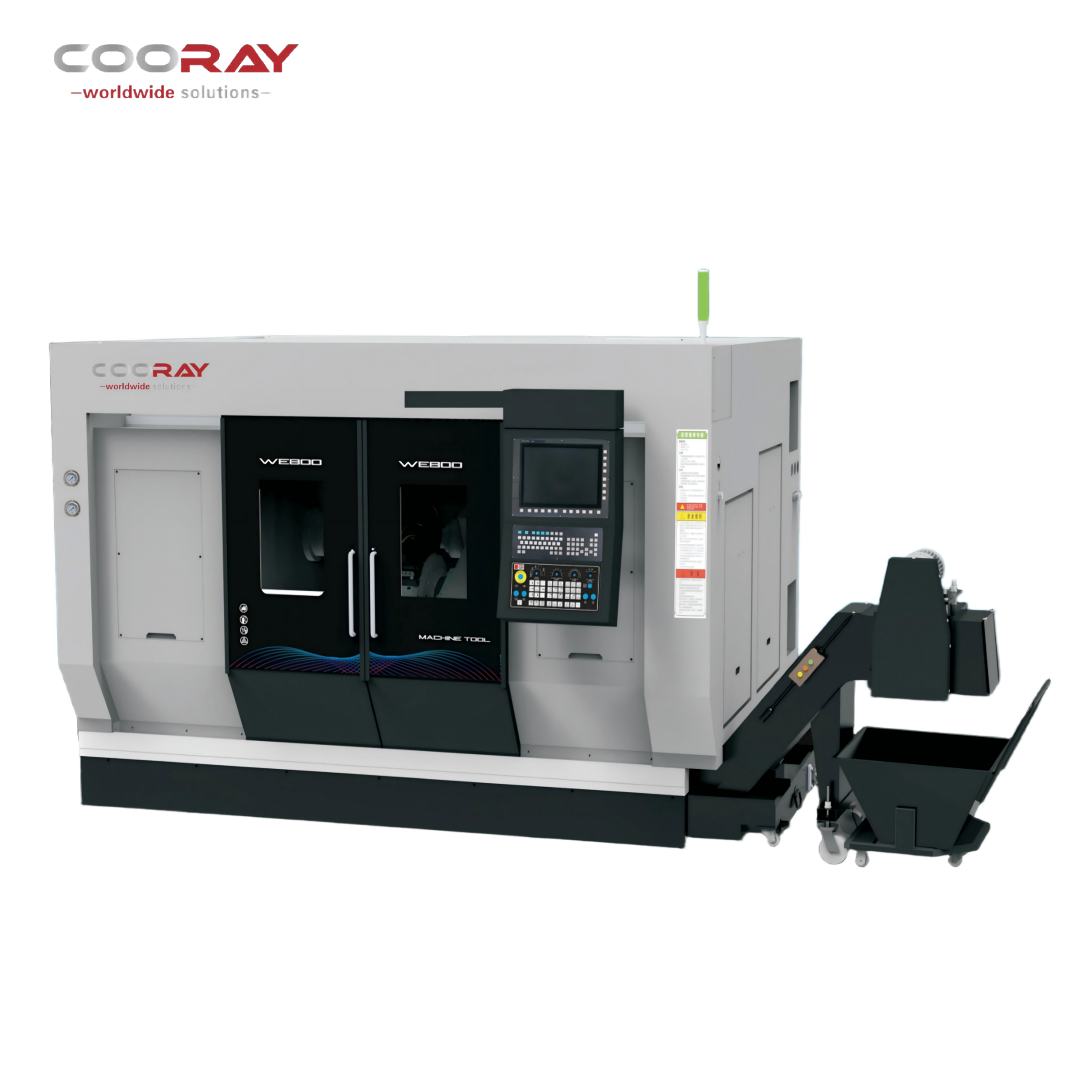

CRDT200-UD
Интерполяционная ось Y, верхний и нижний силовые резцедержатели, двойной шпиндель Конструкция с двумя шпинделями и двумя резцедержателями позволяет выполнять сложную обработку (точение, фрезерование, сверление, нарезание резьбы и т. д.) за одну установку детали. Станок оснащен немецким сервопри...
Описание
маркер
Интерполяционная ось Y, верхний и нижний силовые резцедержатели, двойной шпиндель

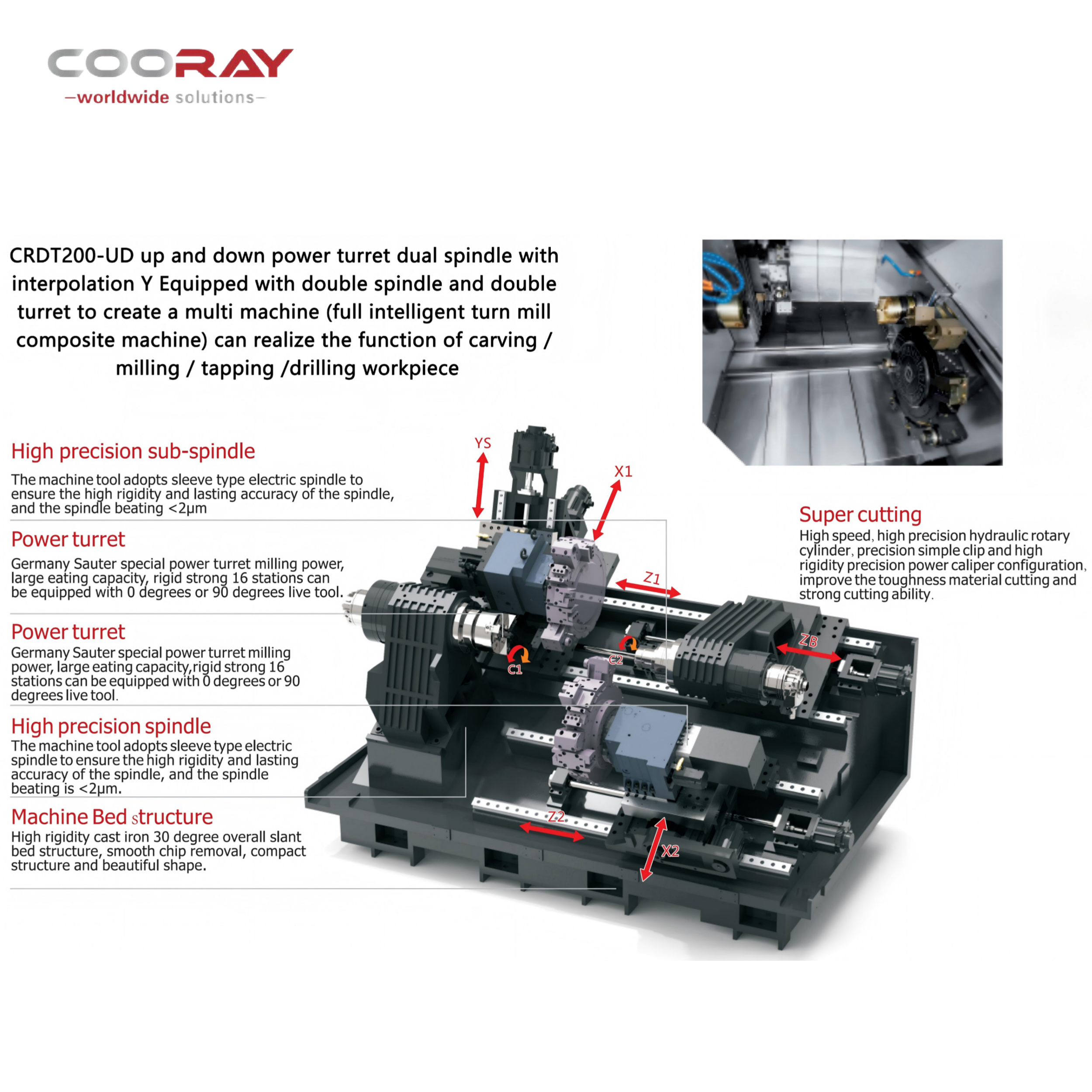

- Конструкция с двумя шпинделями и двумя резцедержателями позволяет выполнять сложную обработку (точение, фрезерование, сверление, нарезание резьбы и т. д.) за одну установку детали. Станок оснащен немецким сервоприводным силовым резцедержателем Sauter на 16 позиций BMT55 для быстрой смены инструмента с повторяемостью позиционирования 0,003 мм, высокой мощностью фрезерования и жесткостью; на всех 16 позициях можно установить приводные инструменты под углом 90°/0°.
- Основной шпиндель использует встроенный электроприводной шпиндель A2-6 SYNTEC (18,5 кВт) или FANUC (22 кВт), а вспомогательный шпиндель — встроенный электроприводной шпиндель мощностью 11 кВт. Он отличается быстрым откликом, снижает вибрацию и термическую деформацию при высокоскоростной работе, обеспечивает высокую жесткость и стабильность шпинделя. Радиальное биение шпинделя <2 мкм удовлетворяет различным требованиям к обработке и подходит для областей с высокими требованиями к точности и качеству поверхности. Благодаря двухканальной работе основной и вспомогательный шпиндели могут обрабатывать детали независимо друг от друга одновременно, что сокращает общее время обработки.
- Серводвигатели по осям X/Y/Z мощностью 1,8 кВт.
- Все оси оснащены высокоточными двойными шариковыми винтами для обеспечения точности позиционирования и повторяемости.
- ШВП диаметром 40/32 мм с большим ходом и шагом 12/10 мм, направляющие — роликовые 45/35.
- Станина станка, кронштейн двигателя, подшипниковый узел и ползун оси X выполнены в единой конструкции для обеспечения точности механической структуры и повышения жесткости.
- Механическая структура интерполяционной оси Y обеспечивает постоянное положение центра тяжести резцедержателя в пределах направляющих суппорта, что значительно повышает жесткость фрезерной обработки станка. Длинный ход по оси Y (±50 мм) позволяет обрабатывать сложные детали и выполнять обработку деталей большого диаметра даже при компактной компоновке станка.
| Параметр | Значение |
|---|---|
| Система ЧПУ | FANUC 0i-TF PLUS |
| Возможности обработки | |
| Максимальный диаметр обработки | Ø 300 мм |
| Максимальная длина обработки | 800 мм |
| Максимальный диаметр зажимаемого прутка | Ø 52 мм |
| Диаметр сквозного отверстия шпинделя | Ø 62 мм |
| Ход по осям | |
| Ход по осям Z1/Z2 | 800 мм |
| Ход по осям X1/X2 | 320 мм |
| Ход по оси Y | ±50 мм |
| Ход по оси B | 800 мм |
| Максимальная скорость перемещения по осям X/Y/Z | 24 м/мин / 16 м/мин / 30 м/мин |
| Точность | |
| Точность позиционирования | 0,005 мм |
| Точность повторного позиционирования (X/Y/Z) | 0,005 / 0,005 / 0,008 мм |
| Мощность двигателей | |
| Мощность серводвигателей подачи по осям Z1/Z2 | FANUC 1,8 кВт |
| Мощность серводвигателей подачи по осям X1/X2 | FANUC 2,5 кВт (с тормозом) / FANUC 1,8 кВт (с тормозом) |
| Мощность серводвигателя подачи по оси Y | FANUC 2,5 кВт (с тормозом) |
| Мощность серводвигателя подачи по оси B | FANUC 1,8 кВт |
| Мощность главного шпинделя | 15 кВт |
| Мощность вспомогательного шпинделя | 11 кВт |
| Мощность приводного серводвигателя резцедержателя | FANUC 2,7 кВт |
| Мощность серводвигателя смены инструмента резцедержателя | DELTA 0,75 кВт |
| Габариты и вес станка | |
| Габаритные размеры | 2984 × 2825 × 2044 мм |
| Вес | 6500 кг |
